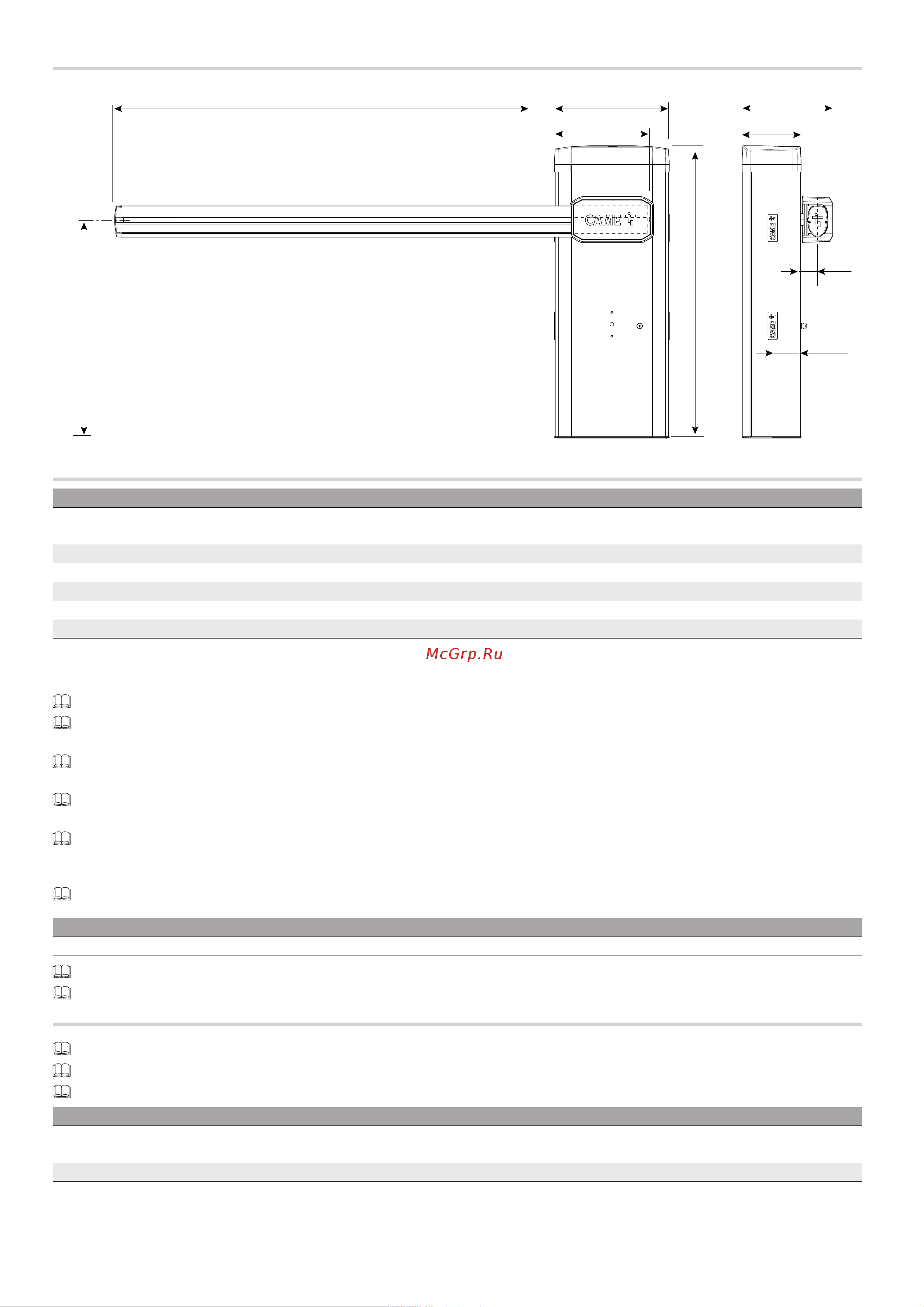

Стр. 8 - Руководство FA01384-RU - 03/2021 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций
Габаритные размеры
482
1222
913
max. 7800
381
249
73
116
416
Тип и минимальное сечение кабелей
Длина кабеля (м) до 20 от 20 до 30
Напряжение электропитания ~230 В 3G x 1,5 мм² 3G x 2,5 мм²
Напряжение электропитания 120 В Пер.тока 3G x 1,5 мм² 3G x 2,5 мм²
Сигнальная лампа ~/=24 В 2 x 1 мм² 2 x 1 мм²
Фотоэлементы TX (передатчики) 2 x 0,5 мм² 2 x 0,5 мм²
Фотоэлементы RX (приемники) 4 x 0,5 мм² 4 x 0,5 мм²
Электроблокировка =24 В 2 x 1 мм² 2 x 1 мм²
Устройства управления *n° x 0,5 мм² *n° x 0,5 мм²
*n° = см. инструкцию по монтажу продукции - Внимание: указанное сечение кабеля носит ориентировочный характер и зависит от мощности мотора и
длины кабеля.
Для подключения антенны используйте кабель типа RG58 (рекомендуется для расстояний до 5 м).
При установке снаружи помещения используйте кабели с характеристиками, по меньшей мере, эквивалентными типу H05RN-F (с обозначением 60245
IEC 57).
При установке внутри помещения используйте кабели с характеристиками, по меньшей мере, эквивалентными типу H05VV-F (обозначение 60227 IEC
53).
Если длина кабеля отличается от приведенной в таблице, его сечение определяется на основании реального потребления тока подключенными устрой-
ствами и в соответствии с указаниями, содержащимися в нормативе CEI EN 60204-1.
Для последовательных подключений, предусматривающих большую нагрузку на тот же участок цепи, значения в таблице должны быть пересмотрены
с учетом реальных показателей потребления и фактических расстояний. При подключении устройств, не рассматриваемых в этой инструкции, следует
руководствоваться технической документацией на соответствующее изделие.
Для синхронного подключения и CRP используйте кабель типа UTP CAT5. Максимальная длина – 1000 метров.
Длина отдельной ветви (м) макс. 50 м
Кабель шины 2 x 0,5 мм²
Общая длина ветвей не может быть более 150 м.
Кабель не может быть экранированным.
Ветровая нагрузка
В таблице указано сопротивление стрелы ветровой нагрузке.
Данные относятся только стреле и не применяются к используемым дополнительным устройствам.
Класс сопротивления по стандарту EN 13241.
Тип Стрела 4,4 м Стрела 6,4 м Стрела 8 м
Класс сопротивления 4 3 2
Давление ветра [Па] 1100 600 400
Максимальная скорость ветра [км/ч] 160 120 100
