Came GGT80AGS [24/40] См функцию f5 диагностика устройств безопасности
![Came GGT80AGS [24/40] См функцию f5 диагностика устройств безопасности](/views2/1777564/page24/bg18.png)
Стр. 24 - Руководство FA01384-RU - 03/2021 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций

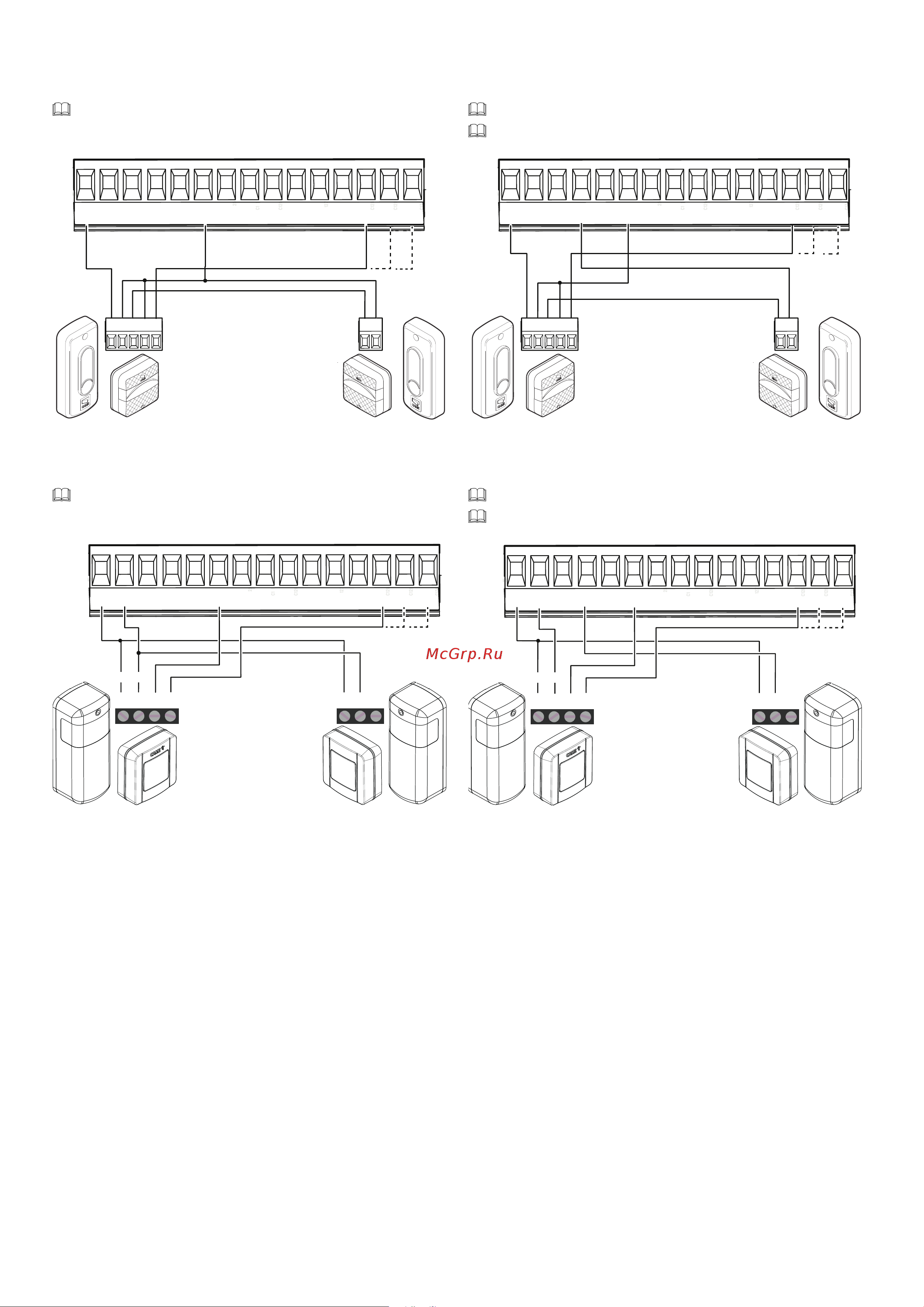

Фотоэлементы DIR / DELTA-S
Стандартное подключение
Возможно подключение нескольких комплектов фотоэлементов.
Фотоэлементы DIR / DELTA-S
Подключение с диагностикой
Возможно подключение нескольких комплектов фотоэлементов.
См. функцию [F5] «Диагностика устройств безопасности».
10 11 E1 TS 1 2 3 3P 4 5 7 2 CX CY CZ
+
10
-
2TXCNC TX 2
RX TX
10 11 E1 TS 1 2 3 3P 4 5 7 2 CX CY CZ
+
10
-
2TXCNC TX 2
RX TX
Фотоэлементы DXR - DLX
Стандартное подключение
Возможно подключение нескольких комплектов фотоэлементов.
Фотоэлементы DXR - DLX
Подключение с диагностикой
Возможно подключение нескольких комплектов фотоэлементов.
См. функцию [F5] «Диагностика устройств безопасности».
10 11 E1 TS 1 2 3 3P 4 5 7 2 CX CY CZ
RX
TX
10 11 OUT
10 11 SY
+ -
10 11 E1 TS 1 2 3 3P 4 5 7 2 CX CY CZ
RX
TX
10 11 OUT
10 11 SY
+ -
