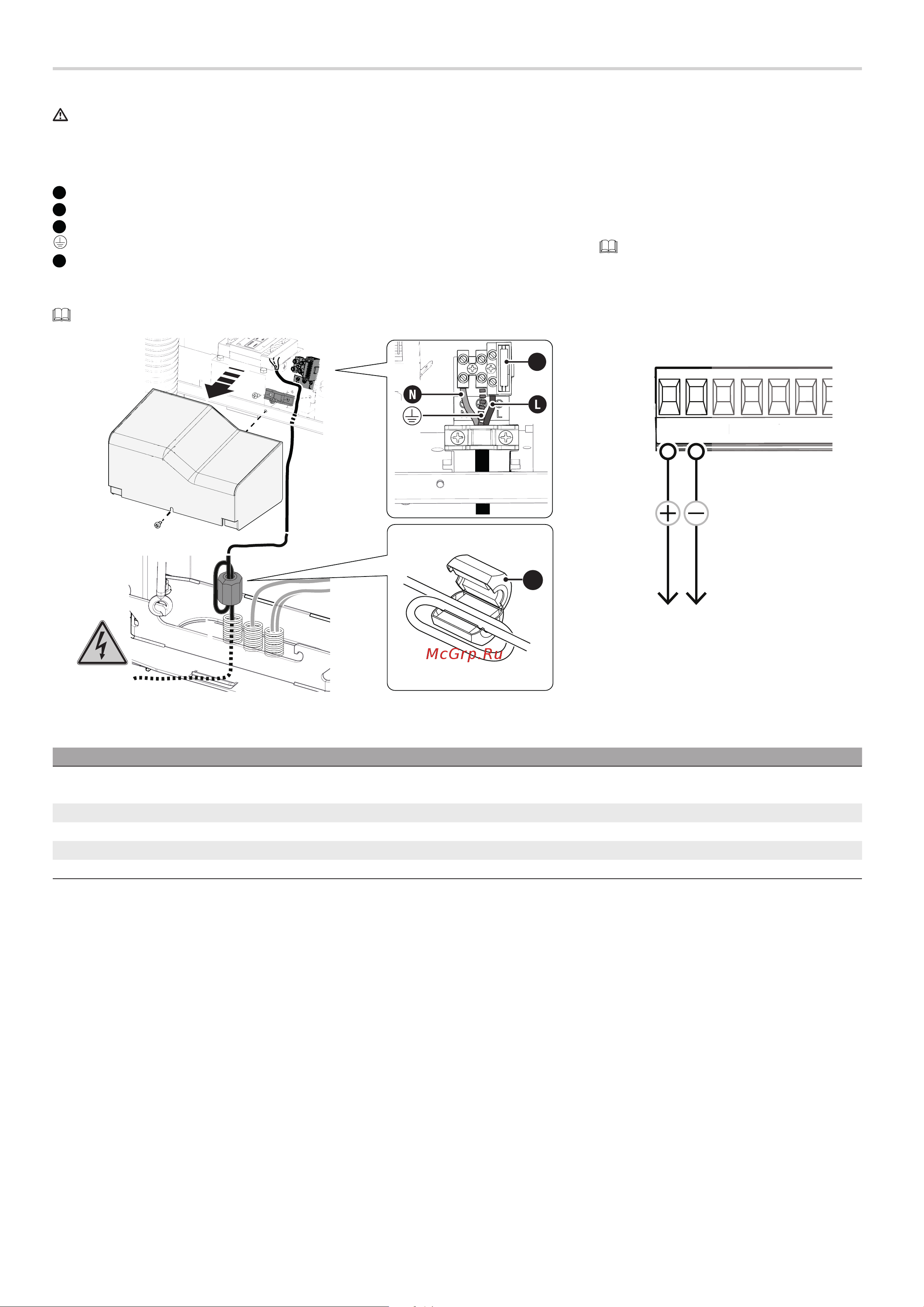

![Came GARD GT 8 KIT-6 [20/40] Выход электропитания аксессуаров](/views2/1777564/page20/bg14.png)
Стр. 20 - Руководство FA01384-RU - 03/2021 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций
Электропитание
Убедитесь в отсутствии напряжения перед каждым этапом монтажных работ.
Перед началом работ по эксплуатации, ремонту, настройке и регулировке блока управления отключите сетевое электропитание и/или отсоедините
аккумуляторы.
Подключение к сети электропитания
F
Входной предохранитель
L
Фазный провод
N
Нулевой провод
Провод заземления
E
Феррит
Наденьте прилагаемый ферритовый фильтр на кабель питания.
Ферритовый фильтр типа P.N. ECQK922091.
Кабель должен пройти через ферритовый фильтр 2 раза (2 поворота).
F
230 V AC
50/60 Hz
E
Выход электропитания аксессуаров
Выход стандартного питания ~24 В.
Выход =24 В при электропитании от аккумуляторов
(если установлены).
Суммарное потребление подключенных
аксессуаров не должно превышать 40Вт.
10 11 E1 TS 1 2
3
E
1
T
S
1
2
3
Максимальная нагрузка на контакты
Устройство Выход Электропитание (В) Мощность (Вт)
Аксессуары 10 - 11 ~24 40
Вспомогательная лампа 10 - E1 ~24 25
Сигнальная лампа 10 - E1 ~24 25
Лампа-индикатор состояния автоматики 10 - 5 ~24 3
Светодиодная RGB-лента +RG =24 12
Электрозамок Eb- - Eb+ =24 5
