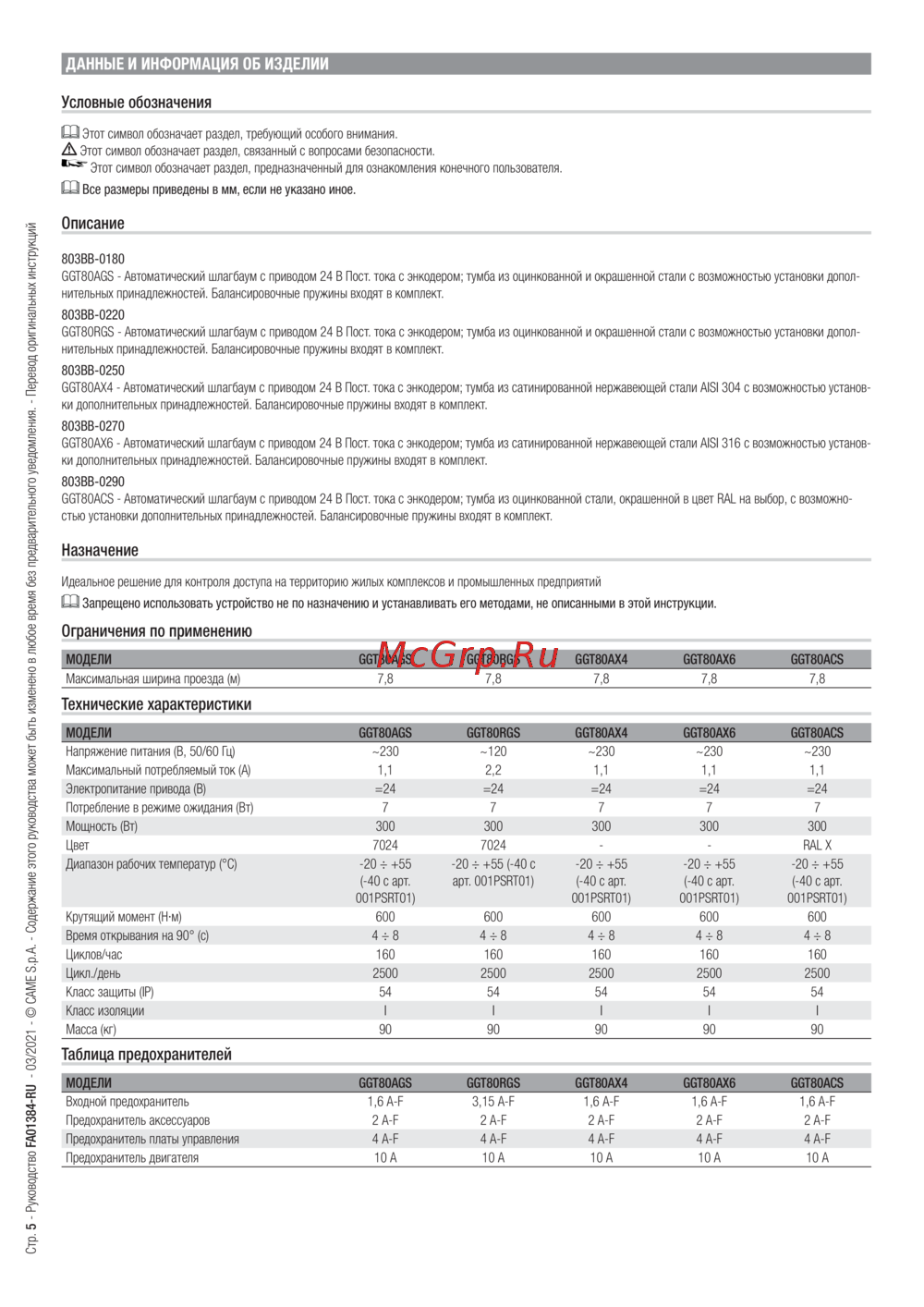

ДАННЫЕ И ИНФОРМАЦИЯ ОБ ИЗДЕЛИИ
Условные обозначения
Этот символ обозначает раздел, требующий особого внимания.
Этот символ обозначает раздел, связанный с вопросами безопасности.
Этот символ обозначает раздел, предназначенный для ознакомления конечного пользователя.
Все размеры приведены в мм, если не указано иное.
Описание
803BB-0180
GGT80AGS - Автоматический шлагбаум с приводом 24 В Пост. тока с энкодером; тумба из оцинкованной и окрашенной стали с возможностью установки допол-
нительных принадлежностей. Балансировочные пружины входят в комплект.
803BB-0220
GGT80RGS - Автоматический шлагбаум с приводом 24 В Пост. тока с энкодером; тумба из оцинкованной и окрашенной стали с возможностью установки допол-
нительных принадлежностей. Балансировочные пружины входят в комплект.
803BB-0250
GGT80AX4 - Автоматический шлагбаум с приводом 24 В Пост. тока с энкодером; тумба из сатинированной нержавеющей стали AISI 304 с возможностью установ-
ки дополнительных принадлежностей. Балансировочные пружины входят в комплект.
803BB-0270
GGT80AX6 - Автоматический шлагбаум с приводом 24 В Пост. тока с энкодером; тумба из сатинированной нержавеющей стали AISI 316 с возможностью установ-
ки дополнительных принадлежностей. Балансировочные пружины входят в комплект.
803BB-0290
GGT80ACS - Автоматический шлагбаум с приводом 24 В Пост. тока с энкодером; тумба из оцинкованной стали, окрашенной в цвет RAL на выбор, с возможно-
стью установки дополнительных принадлежностей. Балансировочные пружины входят в комплект.
Назначение
Идеальное решение для контроля доступа на территорию жилых комплексов и промышленных предприятий
Запрещено использовать устройство не по назначению и устанавливать его методами, не описанными в этой инструкции.
Ограничения по применению
МОДЕЛИ GGT80AGS GGT80RGS GGT80AX4 GGT80AX6 GGT80ACS
Максимальная ширина проезда (м) 7,8 7,8 7,8 7,8 7,8
Технические характеристики
МОДЕЛИ GGT80AGS GGT80RGS GGT80AX4 GGT80AX6 GGT80ACS
Напряжение питания (В, 50/60 Гц) ~230 ~120 ~230 ~230 ~230
Максимальный потребляемый ток (А) 1,1 2,2 1,1 1,1 1,1
Электропитание привода (В) =24 =24 =24 =24 =24
Потребление в режиме ожидания (Вт) 77777
Мощность (Вт) 300 300 300 300 300
Цвет 7024 7024 - - RAL Х
Диапазон рабочих температур (°C) -20 ÷ +55
(-40 с арт.
001PSRT01)
-20 ÷ +55 (-40 с
арт. 001PSRT01)
-20 ÷ +55
(-40 с арт.
001PSRT01)
-20 ÷ +55
(-40 с арт.
001PSRT01)
-20 ÷ +55
(-40 с арт.
001PSRT01)
Крутящий момент (Н·м) 600 600 600 600 600
Время открывания на 90° (с) 4 ÷ 8 4 ÷ 8 4 ÷ 8 4 ÷ 8 4 ÷ 8
Циклов/час 160 160 160 160 160
Цикл./день 2500 2500 2500 2500 2500
Класс защиты (IP) 54 54 54 54 54
Класс изоляции IIIII
Масса (кг) 90 90 90 90 90
Таблица предохранителей
МОДЕЛИ GGT80AGS GGT80RGS GGT80AX4 GGT80AX6 GGT80ACS
Входной предохранитель 1,6 A-F 3,15 A-F 1,6 A-F 1,6 A-F 1,6 A-F
Предохранитель аксессуаров 2 A-F 2 A-F 2 A-F 2 A-F 2 A-F
Предохранитель платы управления 4 A-F 4 A-F 4 A-F 4 A-F 4 A-F
Предохранитель двигателя 10 A 10 A 10 A 10 A 10 A
Содержание
- Ручная разблокировка устройства p.2
- Места являющиеся потенциальным источником опасности для людей p.4
- Утилизация p.4
