Стр. 15 - Руководство FA01384-RU - 03/2021 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций

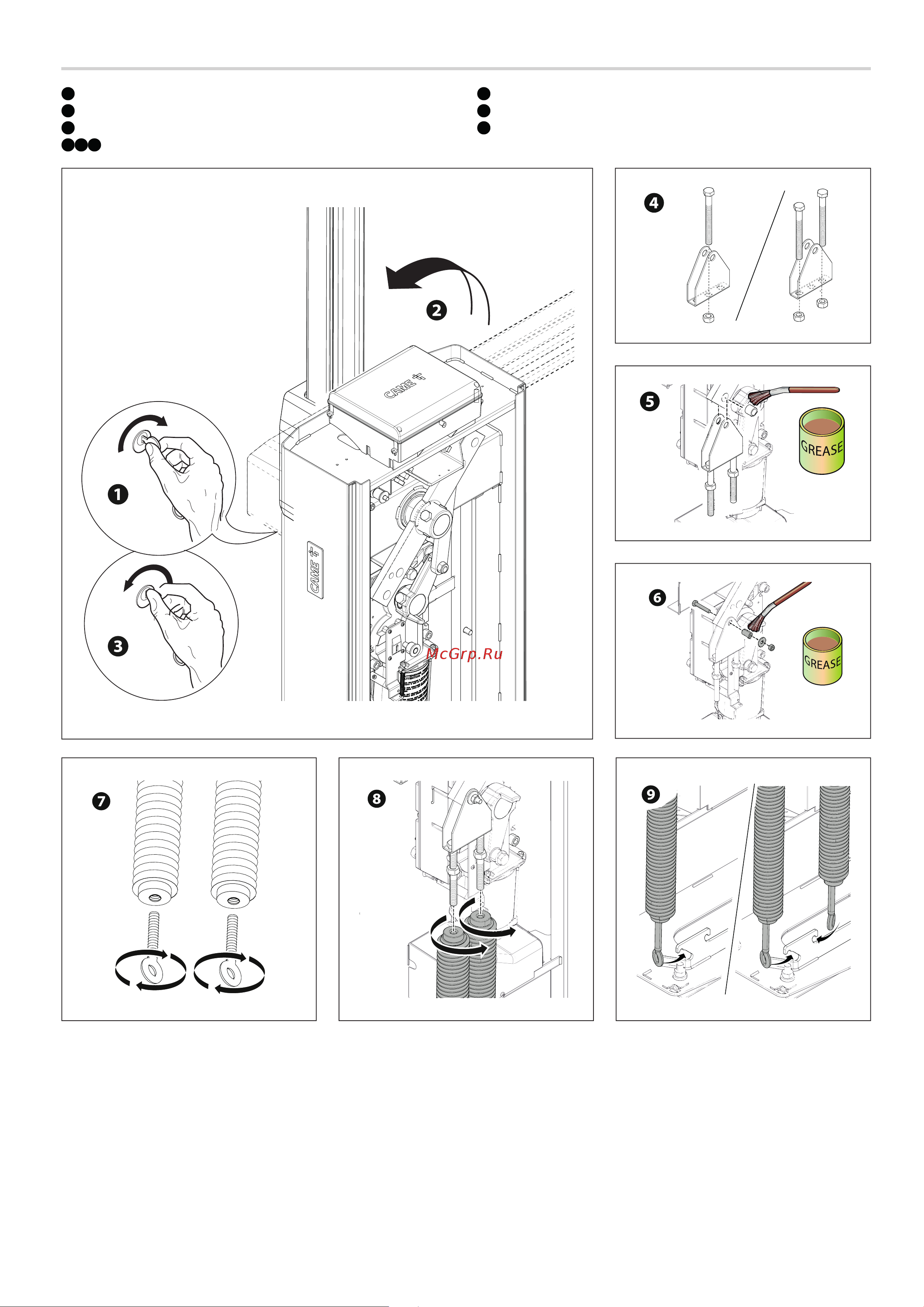

Монтаж балансировочной пружины
1
Разблокируйте привод.
2
Установите стрелу в вертикальное положение
3
Заблокируйте привод
4 5 6
Соберите верхнее крепление и закрепите его к коромыслу.
7
Прикрутите тягу с проушиной к нижней части пружины
8
Завинтите пружину на стержень верхнего крепления.
9
Установите нижнее крепление на анкерную скобу
