Came GGT80AGS [18/40] Корректировка вертикального положения стрелы
![Came GGT80AGS [18/40] Корректировка вертикального положения стрелы](/views2/1777564/page18/bg12.png)
Стр. 18 - Руководство FA01384-RU - 03/2021 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций

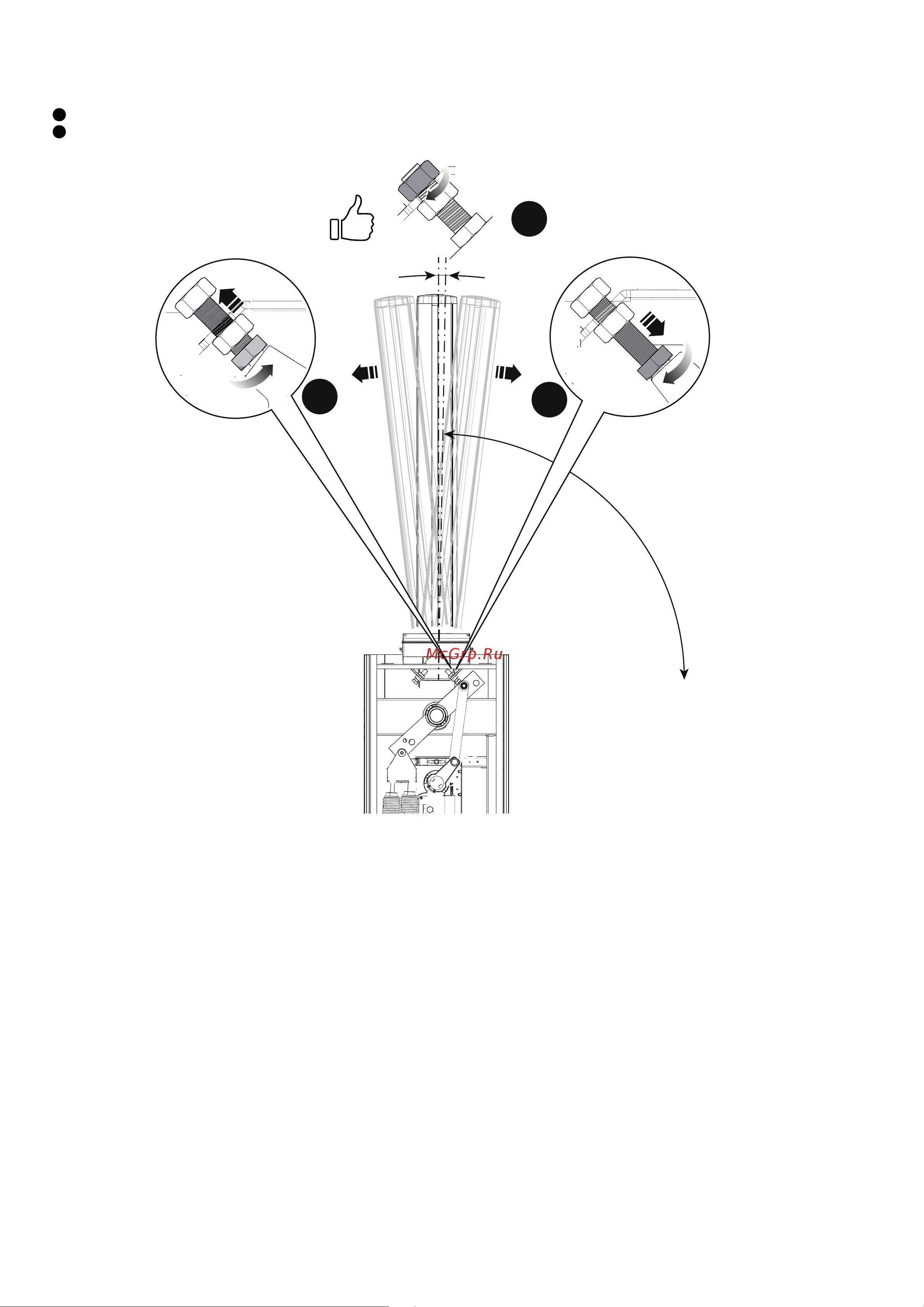

Корректировка вертикального положения стрелы
Разблокируйте привод.
Откройте дверцу тумбы.
1
Вращайте механический упор до тех пор, пока не будет достигнуто желаемое положение стрелы.
2
Зафиксируйте механический упор контргайкой.
Заблокируйте привод
+
_
~1°
~89°
1
1
2
