Came GGT80AGS [16/40] Балансировка стрелы
![Came GGT80AGS [16/40] Балансировка стрелы](/views2/1777564/page16/bg10.png)
Стр. 16 - Руководство FA01384-RU - 03/2021 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций

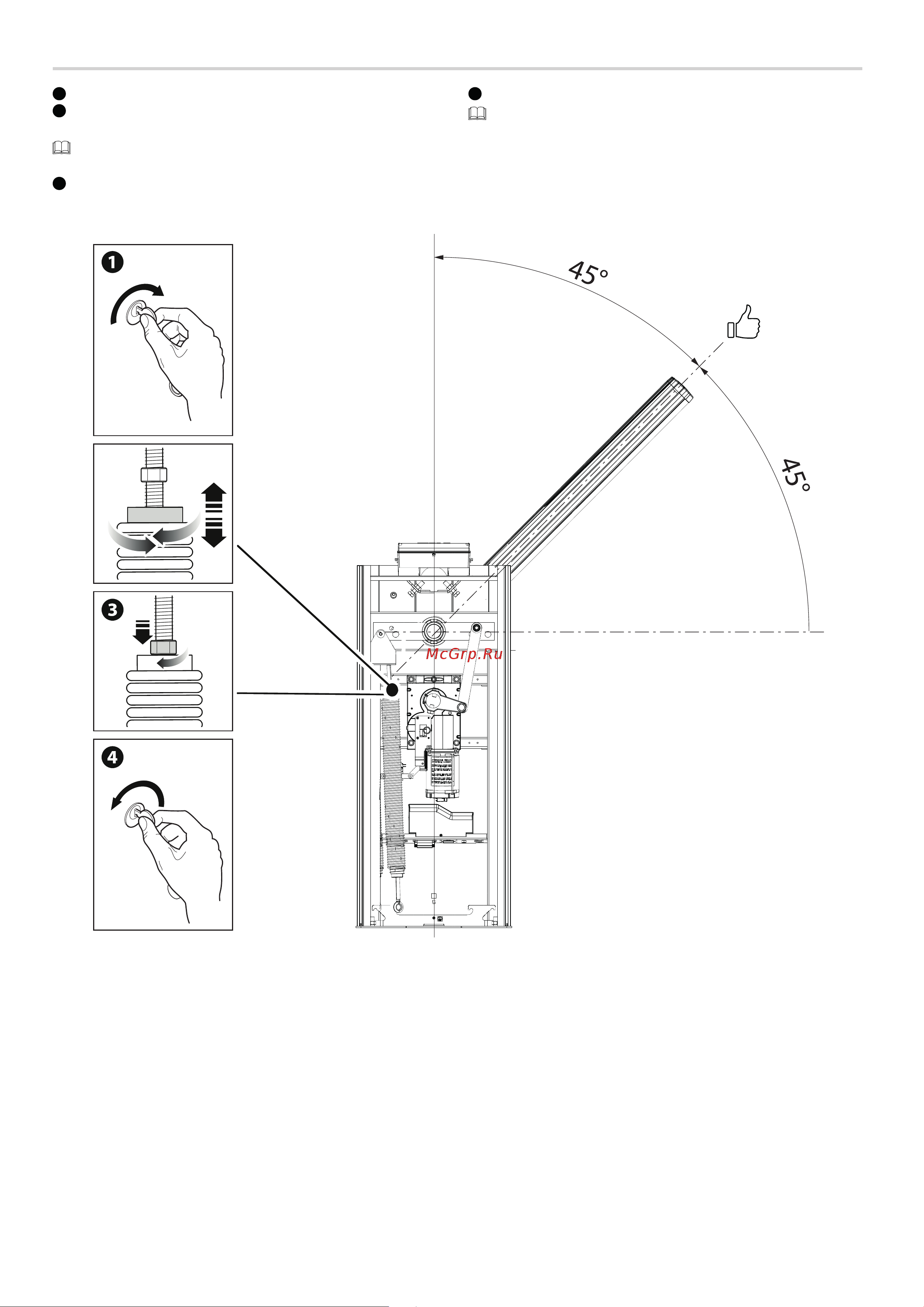

Балансировка стрелы
1
Разблокируйте привод.
2
Вращайте пружину вручную, чтобы увеличить или уменьшить натяжение.
Стрела должна остановиться под углом в 45°.
При использовании двух пружин операцию следует выполнять одно-
временно для обеих пружин.
3
Затяните контргайку.
Установите стрелу в вертикальное положение
4
Заблокируйте привод
Проверьте правильность работы пружины: При вертикальном поло-
жении стрелы пружина должна находиться в ослабленном состоянии.
При горизонтальном положении стрелы пружина должна находиться в
натянутом состоянии.
