Фотоэлемент ШИНЫ <n>
Позволяет связать с входом Фотоэлемент ШИНЫ <n> одну из доступных функций.
<n> составляет от 1 до 8 и соответствует адресу, заданному на dip-переключателе фотоэлемента
B1÷B8 Фотоэлемент ШИНЫ <n> OFF (по умолчанию)
C1 = Открывание в режиме закрывания (фотоэлементы)
C4 = Обнаружение препятствия (фотоэлементы)
C5 = Немедленное закрывание
C9 = Немедленное закрывание до упора при открывании с остановкой при обнаруже-
нии препятствия
C10 = Немедленное закрывание с остановкой при обнаружении препятствия (контак-
ты NO)
C13 = Открывание в режиме закрывания с немедленным закрыванием после устра-
нения препятствия, в том числе при неподвижных воротах
C23 = Команда «Открыть»
C24 = Команда «Закрыть»
Экспорт / импорт данных
1

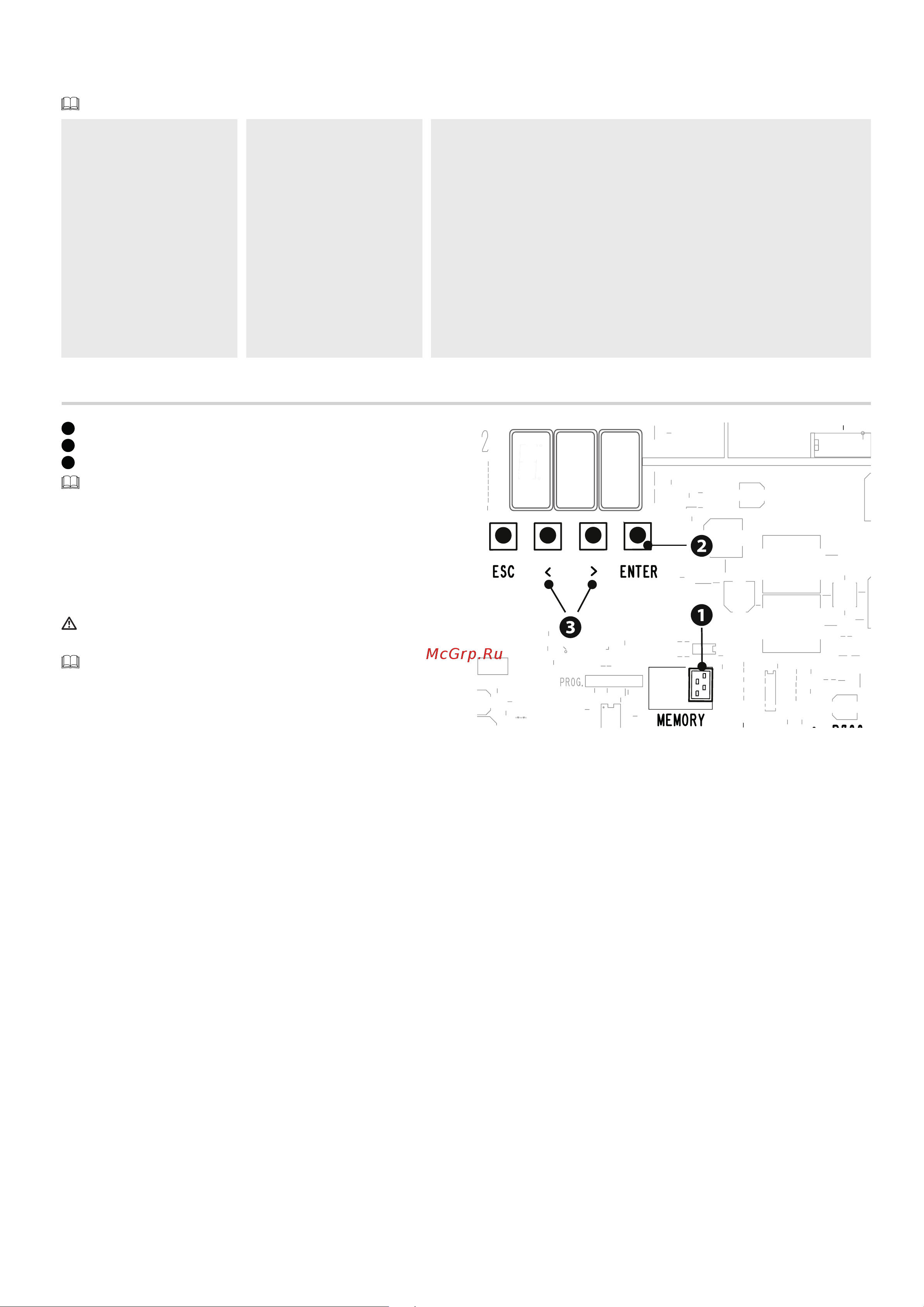

Вставьте КАРТУ ПАМЯТИ в специальный разъем на плате управления.
2
Нажмите кнопку Enter для перехода к процедуре программирования.
3
Стрелками выберите желаемую функцию.
Функции отображаются только тогда, когда КАРТА ПАМЯТИ вставлена в
плату управления
-Сохранение данных
Позволяет сохранить на запоминающем устройстве (карте памяти или
USB-ключе) данные, относящиеся к пользователям и настройкам.
-Считывание данных
Позволяет загрузить с запоминающего устройства (карты памяти или
USB-ключа) данные, относящиеся к пользователям и настройкам.
ОТКЛЮЧИТЕ ЭЛЕКТРОПИТАНИЕ перед установкой или извлечением
КАРТЫ ПАМЯТИ.
После загрузки данных рекомендуется извлечь карту MEMORY ROLL.
