Стр. 23 - Руководство FA01384-RU - 03/2021 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций

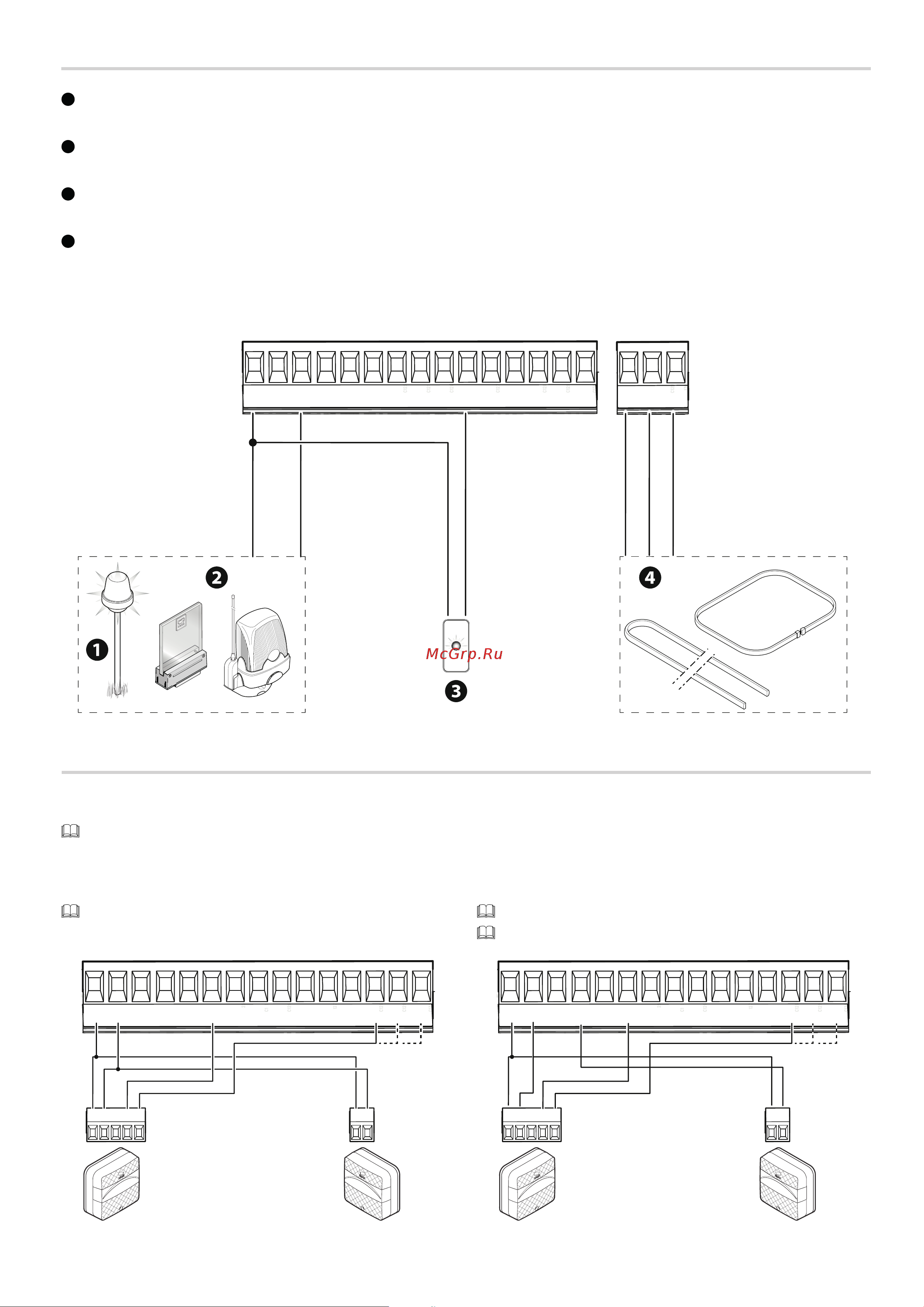

Устройства сигнализации
1
Вспомогательная лампа
Увеличивает освещенность зоны проезда.
2
Сигнальная лампа
Мигает во время открывания и закрывания автоматики.
3
Лампа-индикатор состояния автоматики
Обозначает состояние автоматики.
4
Светодиодная RGB-лента и/или кольцо
Мигающие красные светодиодные индикаторы указывают на движение автоматики.
Горящие зеленые светодиодные индикаторы указывают на открытое положение автоматики.
Горящие красные светодиодные индикаторы указывают на закрытое положение автоматики.
Мигающие в быстром режиме красные светодиодные индикаторы указывают на то, что дверца открыта, привод разблокирован или упала стрела.
10 11 E1 TS 1 2 3 3P 4 5 7 2 CX CY CZ
+RG
1
3
Устройства безопасности
Подключите устройства безопасности к входам CX, CY и/или CZ (контакты NC).
На этапе программирования настройте действие, которое должно выполняться подключенным к контактам устройством.
Если контакты CX, CY и CZ не используются, их необходимо отключить при программировании.
Фотоэлементы DELTA
Стандартное подключение
Возможно подключение нескольких комплектов фотоэлементов.
Фотоэлементы DELTA
Подключение с диагностикой
Возможно подключение нескольких комплектов фотоэлементов.
См. функцию [F5] «Диагностика устройств безопасности».
10 11 E1 TS 1 2 3 3P 4 5 7 2 CX CY CZ
+
10
-
11 NO C NC
+
10
-
11
RX TX
10 11 E1 TS 1 2 3 3P 4 5 7 2 CX CY CZ
+
10
-
11 NO C NC
+
10
-
11
RX TX
