Стр. 21 - Руководство FA01384-RU - 03/2021 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций
Устройства, подключаемые к ШИНЕ CXN
Система CXN CAME представляет собой 2-проводную неполяризованную шину, позволяющую соединять все совместимые устройства CAME.
Соединение с шиной может быть следующим: последовательным, звездой или смешанным.
После выполнения кабельной проводки системы и настройки адреса на каждом устройстве можно задать функцию каждого аксессуара на блоке управления. Это
позволяет выполнить конфигурирование сразу, без необходимости последующего воздействия на аксессуары или проводку системы.
Шина CXN поддерживает одновременно устройства управления, фотоэлементы, устройства безопасности, сигнальные лампы, шлюзы.

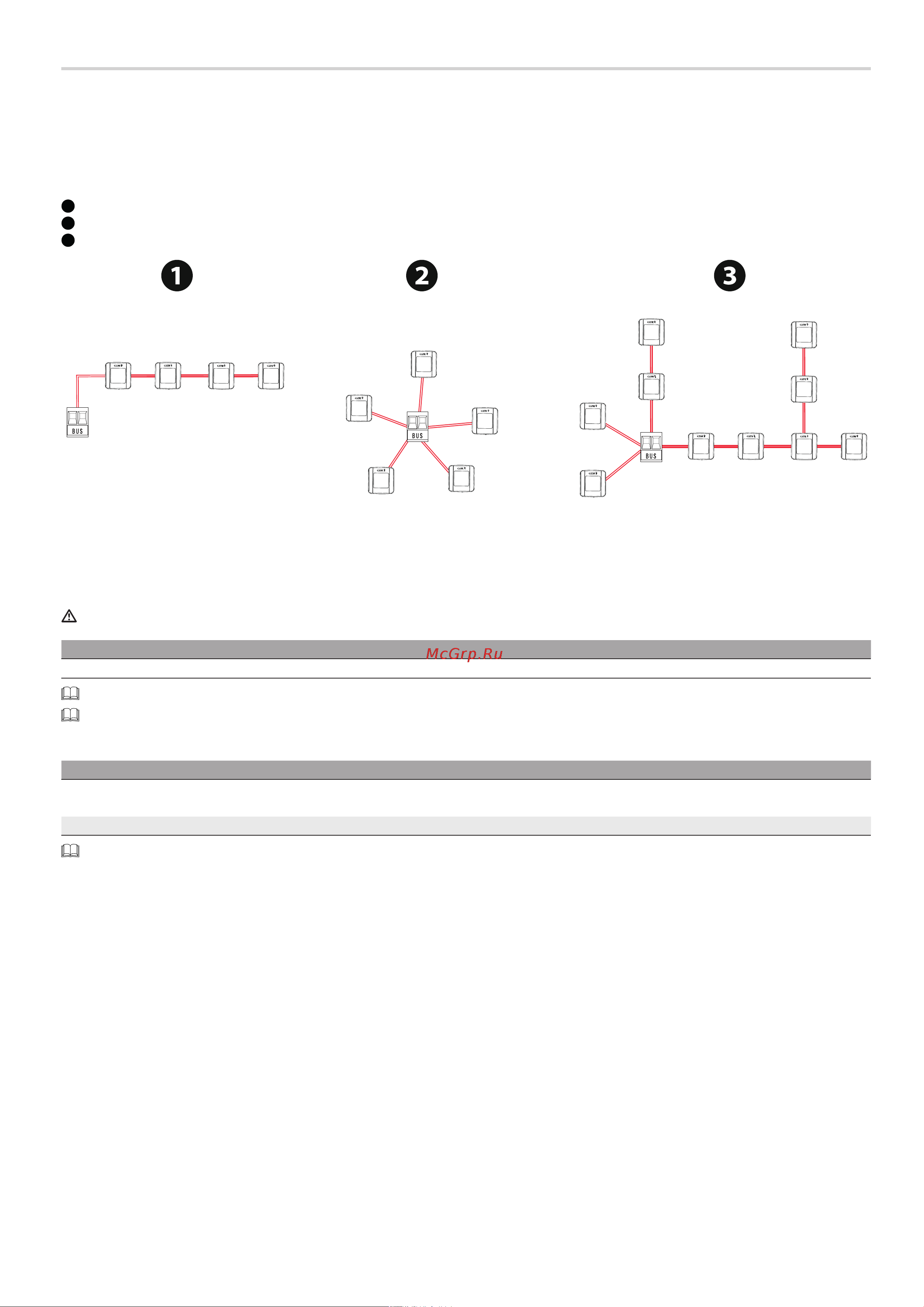

Варианты соединений
1
Последовательное соединение
2
Соединение звездой
3
Смешанное соединение
Тип кабеля
Рекомендуется использовать кабель FROR 2 x 0,5 мм длиной не более 50 м от платы управления.
Длина отдельной ветви (м) макс. 50 м
Кабель шины 2 x 0,5 мм²
Общая длина ветвей не может быть более 150 м.
Кабель не может быть экранированным.
Максимальное количество подсоединяемых одновременно устройств
Тип устройства Максимальное количество устройств
Кодонаборные клавиатуры и проксимити-считыватель 7
Фотоэлементы (передатчик и приемник) 8
Сигнальные лампы 2
Разрешается подсоединять только шинные устройства Came.
