Стр. 6 - Руководство FA01384-RU - 03/2021 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций

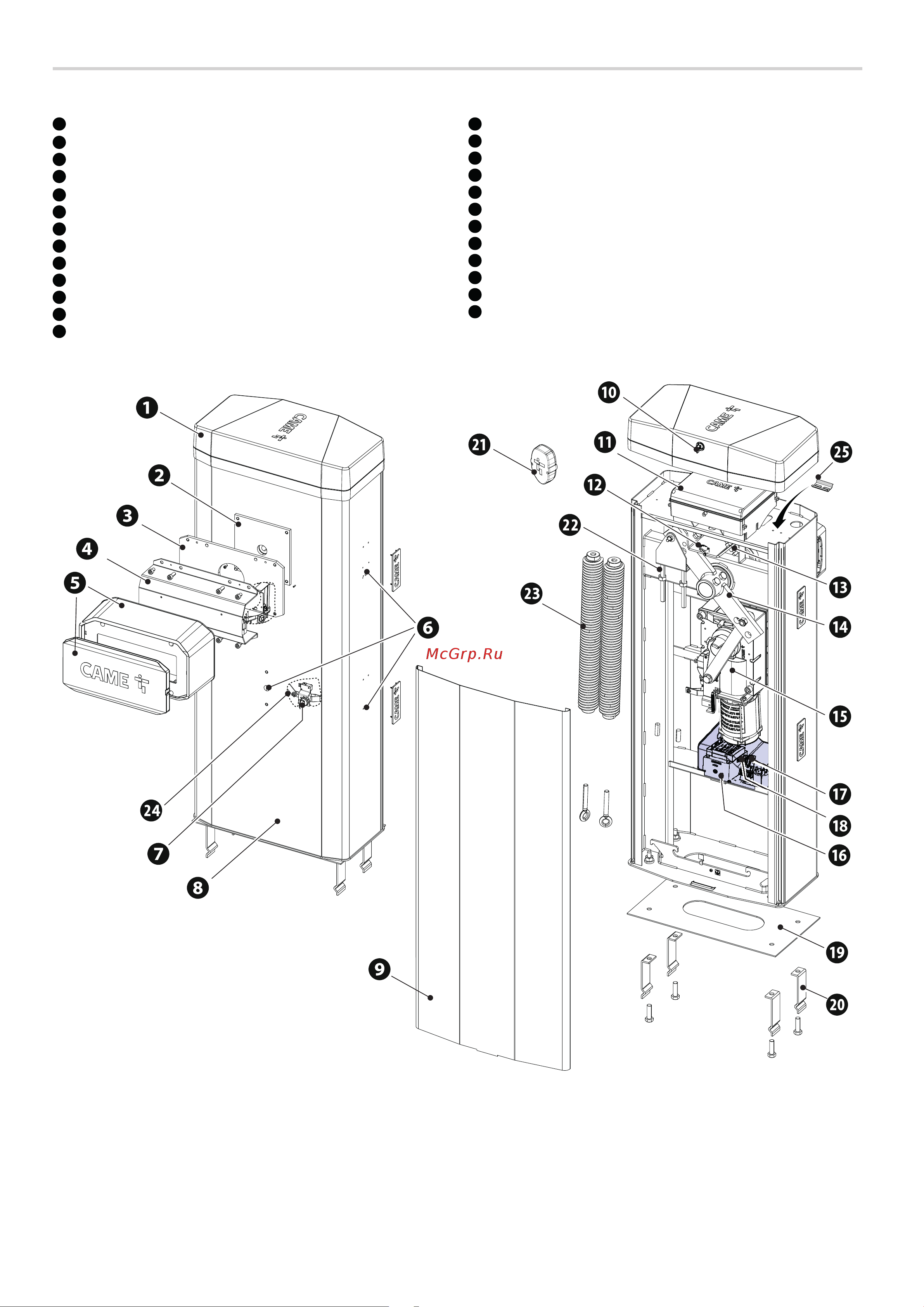

Описание компонентов
Шлагбаум
1
Крышка
2
Фланец крепления стрелы
3
Пластина крепления стрелы
4
Кронштейн крепления стрелы
5
Декоративная накладка
6
Отверстия для установки фотоэлементов
7
Замок для разблокировки
8
Тумба
9
Дверца тумбы
10
Замок дверцы
11
Блок управления
12
Микровыключатель замка дверцы
13
Механический упор регулировки положения стрелы
14
Коромысло
15
Мотор-редуктор с энкодером
16
Блок электропитания
17
Входной предохранитель
18
Контакты электропитания
19
Монтажное основание
20
Анкерные пластины
21
Заглушка стрелы
22
Верхнее крепление пружины
23
001G06080 - Балансировочная пружина, Ø55 мм.
24
Микровыключатель замка разблокировки
25
DIN-рейка
