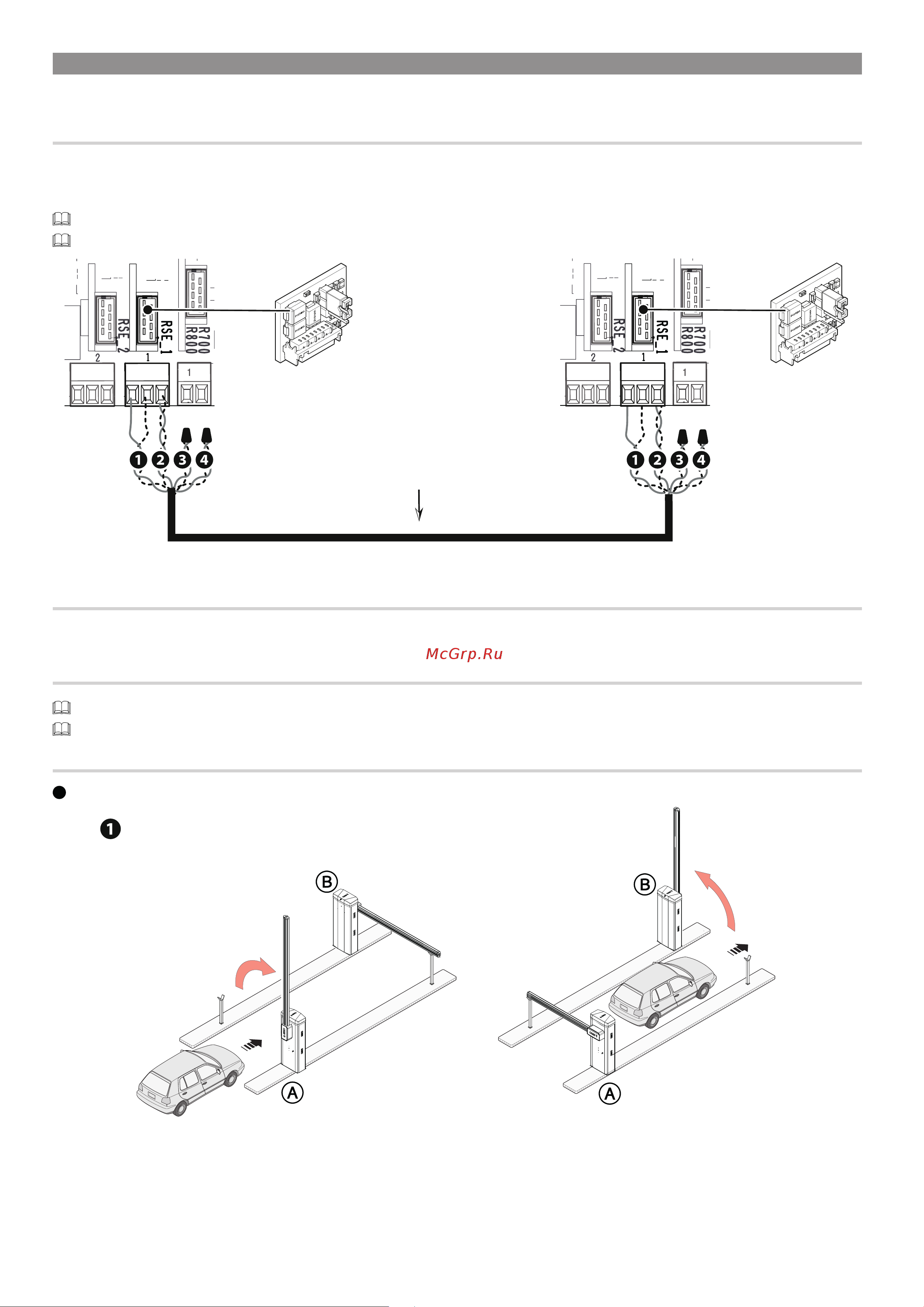

Стр. 36 - Руководство FA01384-RU - 03/2021 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций
ШЛЮЗОВЫЙ РЕЖИМ
Открывание первого шлагбаума, проезд транспортного средства, закрывание первого шлагбаума, открывание второго шлагбаума, проезд транспортного сред-
ства и закрывание второго шлагбаума.
Электрические подключения
Подключите две электронные платы кабелем типа UTP CAT 5.
Вставьте платы RSE в обе платы управления, используя разъем RSE_1.
Затем переходите к электрическому подключению устройств и аксессуаров.
Для выполнения электрических подключений устройств и аксессуаров см. главу «ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ».
Устройства управления и безопасности подключаются к обеим электронным платам.
RSE
A
B
G
ND
S
1
G
N
D
A B GND
UTP CAT 5 (max 1000 m)
RSE
A
B
G
ND
S
1
G
N
D
A B GND
Программирование
На одном из двух шлагбаумов настройте функцию [RSE_1] в режиме [Bussola] (Шлюз).
Активируйте функцию [Авт. закрывание] на обеих электронных платах.
Запоминание пользователей
Для выполнения операций по запоминанию пользователей см. функцию [Новый пользователь].
При программировании пользователей не используйте команду ТОЛЬКО ОТКРЫТЬ 2-3P.
Выбор режимов работы
1
Команда ТОЛЬКО ОТКРЫТЬ (2-3) шлагбаум A
