Стр. 7 - Руководство FA01384-RU - 03/2021 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций

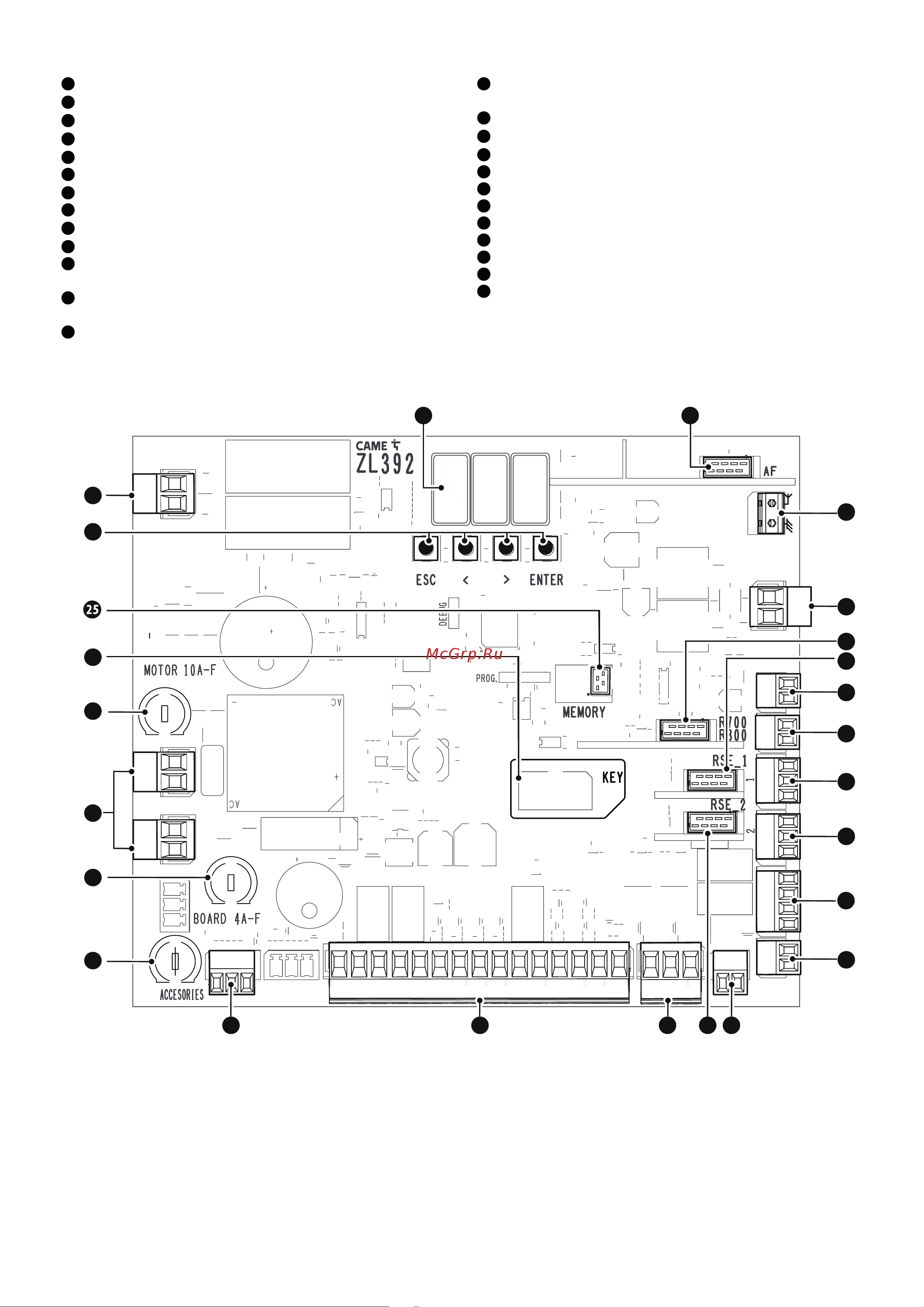

Электронная плата
1
Кнопки программирования
2
Клеммная панель электропитания привода
3
Дисплей
4
Разъем для подключаемой платы радиоприемника (AF)
5
Контакты для подключения антенны
6
Клеммная панель для аксессуаров ШИНЫ
7
Разъем для платы декодера R700 или R800
8
Разъем RSE_1 для платы RSE
9
Клеммная панель для подключения кодонаборной клавиатуры
10
Клеммная панель для подключения проксимити-считывателя
11
Клеммная панель разъема RSE_1 для синхронного подключения, шлюза
или CRP
12
Клеммная панель разъема RSE_2 для подключения CRP, платы ввода-вы-
вода 485 или интерфейса Modbus RTU
13
Клеммная панель для подключения электроблокировки
14
Клеммная панель подключения микровыключателя дверцы и разблокиров-
ки
15
Разъем RSE_2 для платы RSE
16
Клеммная панель для подключения сигнальной светодиодной ленты
17
Клеммная панель для подключения устройств управления и безопасности
18
Клеммная панель для подключения энкодера
19
Предохранитель для дополнительных устройств
20
Клеммная панель состояния шлагбаума*
21
Предохранитель для платы управления
22
Контакты электропитания платы управления
23
Предохранитель электродвигателя
24
Разъем для CAME KEY
25
Разъем для карты памяти
(*) Только для плат ZL392, версия В
NM
AB
S1 GND
A B GND
A B GND
EB EB
024
+E -
017
TAMPER
BUS
10 11 E1 TS 1 2 3 3P 4 5 7 2 CX CY CZ
+RG
FCA CM1 FCC CM2
1
3
2
4
5
6
7
8
9
10
11
12
13
14
22
19
16 151718
24
23
21
20
