Came GGT80AGS Инструкция по эксплуатации онлайн [13/40] 600197
![Came GGT80AGS Инструкция по эксплуатации онлайн [13/40] 600197](/views2/1777564/page13/bgd.png)
Стр. 13 - Руководство FA01384-RU - 03/2021 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций

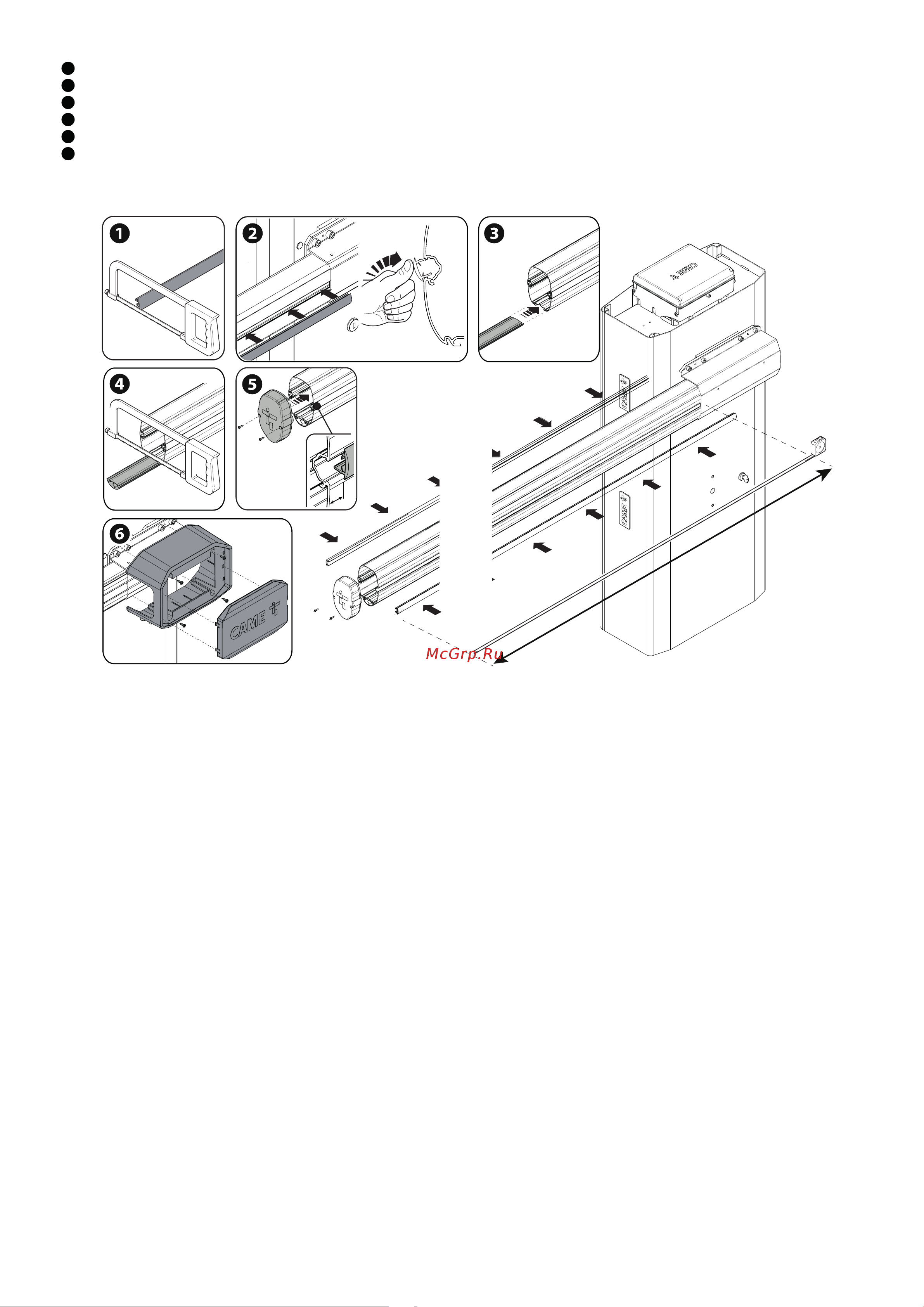

1
Отрежьте профили паза на длину, соответствующую длине паза минус 10 миллиметров.
2
Вставьте профили в пазы на обеих сторонах стрелы.
3
Вставьте противоударный резиновый профиль в нижнюю часть стрелы.
4
Отрежьте лишнюю часть профиля.
5
Установите торцевую заглушку стрелы соответствующими винтами.
6
Установите декоративную накладку на кронштейн крепления стрелы и зафиксируйте конструкцию прилагаемыми винтами.
10
