5 Подготовка
Справочное руководство для монтажника
29
3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1 – 2019.10
c
a
b
c
d
c
a
b
c
d
d
c
a
b
c
d

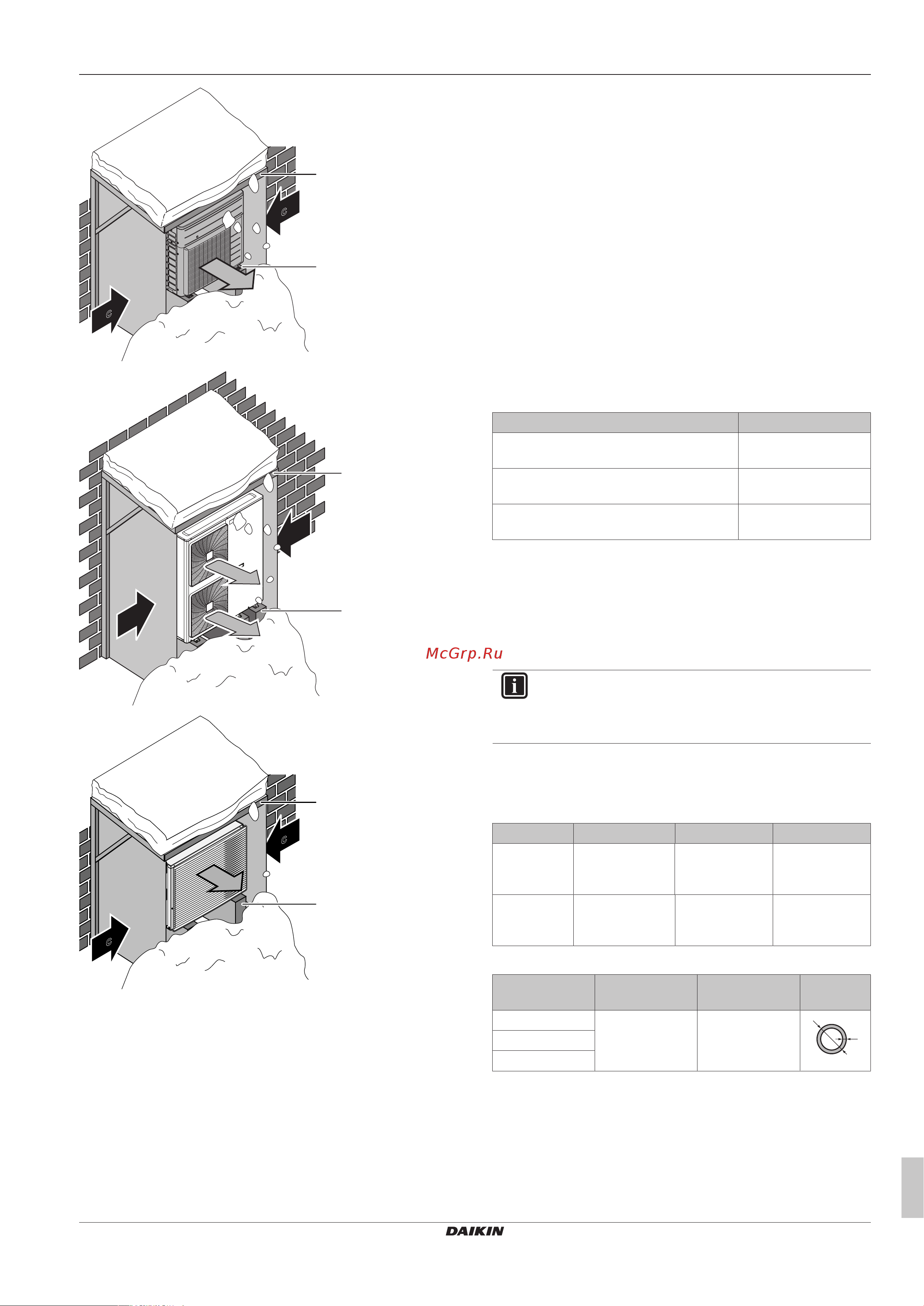

a Снегозащитное покрытие или навес
b Подставка
c Преобладающее направление ветра
d Выброс воздуха
e Дополнительный комплект
В любом случае под блоком должно оставаться не менее
300 мм свободного пространства. Кроме того, необходимо
проследить за тем, чтобы блок находился, как минимум, в
100 мм над расчетной поверхностью снежного покрова.
Подробнее см. параграф «6.3 Монтаж наружного
агрегата» [434].
В любом случае предусмотрите под блоком не менее 150 мм
свободного пространства. Кроме того, убедитесь в том, что блок
расположен по крайней мере на 100мм выше предполагаемого
максимального уровня поверхности снежного покрова.
Дополнительные сведения приведены в разделе «6.3 Монтаж
наружного агрегата» [434].
Рекомендуется оставлять под блоком не менее 150 мм
свободного пространства (300 мм в местности, подверженной
сильным снегопадам). Кроме того, необходимо проследить за
тем, чтобы блок находился, как минимум, в 100 мм над
расчетной поверхностью снежного покрова. Если нужно,
установите блок на подставку. Подробнее см. параграф
«6.3Монтаж наружного агрегата» [434].
В регионах, где обычно выпадает много снега, очень важно
установить блок в таком месте, где снег не будет
воздействовать на блок. Если есть вероятность наметания
снега сбоку, примите меры к тому, чтобы снег НЕ воздействовал
на змеевик теплообменника. При необходимости соорудите
навес от снега на опоре.
5.2.3 Перепад высот трубопроводов
хладагента
Что? Расстояние
Максимально допустимая длина
трубопровода
30м
Минимально допустимая длина
трубопровода
3м
Максимально допустимый перепад
высот
20м
5.3 Подготовка трубопровода
хладагента
5.3.1 Требования к трубопроводам
хладагента
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования,
содержащиеся в главе “Общие правила техники
безопасности”.
▪ Материал изготовления труб: Бесшовная медь,
подвергнутая фосфорнокислой антиокислительной
обработке.
▪ Диаметр трубок:
Прочее
Трубопровод
жидкого
хладагента
Ø6,4мм (1/4
дюйма)
Ø6,4мм (1/4
дюйма)
Ø9,5мм (3/8
дюйма)
Трубопровод
газообразног
о хладагента
Ø12,7мм (1/2
дюйма)
Ø15,9 мм (5/8") Ø15,9 мм (5/8")
▪ Степень твердости и толщина стенок:
Наружный
диаметр (Ø)
Степень
твердости
Толщина (t)
(a)
6,4мм (1/4") Отожженная
медь (O)
≥0,8мм
t
Ø
9,5мм (3/8")
12,7мм (1/2")
В зависимости от наружного блока применение переходного
патрубка может быть обязательным. Подробнее см. параграф
«6.4.6 Соединение наружного блока с внутренним с
применением сужающих переходников» [446].
