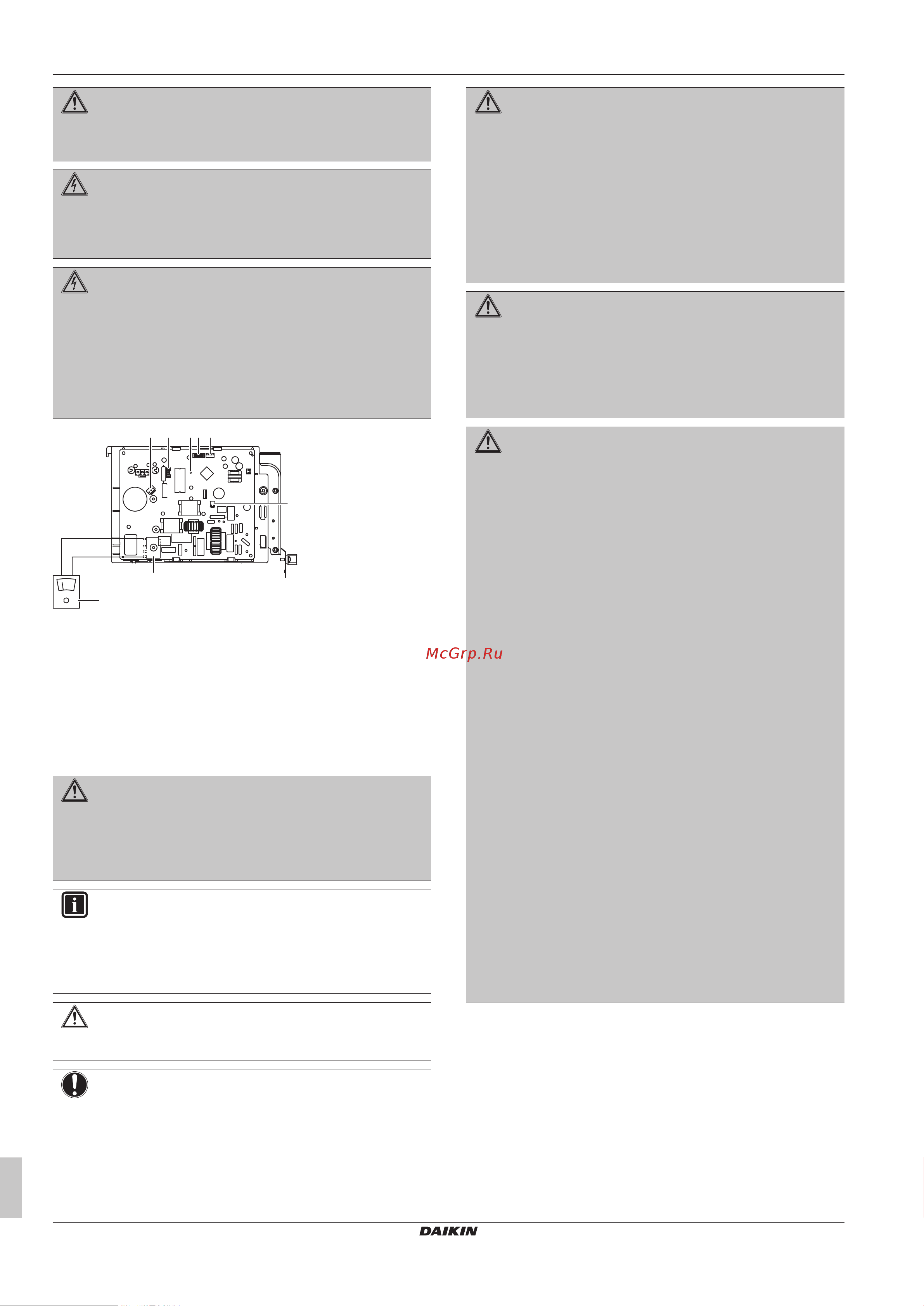

Справочное руководство для монтажника
58
3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1 – 2019.10
ПРЕДУПРЕЖДЕНИЕ
Держите соединительную проводку на расстоянии от
медных трубок без термоизоляции, которые
подвержены сильному нагреву.
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
Электропитание подается на все электрические детали
(в том числе термисторы). Не прикасайтесь к ним
голыми руками.
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
Перед обслуживанием отключите электропитание
более чем на 10 минут и убедитесь в отсутствии
напряжения на контактах емкостей основной цепи или
электрических деталях. Перед тем как касаться
деталей, убедитесь, что напряжение на них НЕ
превышает 50 В постоянного тока. Расположение
контактов показано на электрической схеме.
DC-
DC+
h
edcb f
a
g
a Мультиметр (диапазон напряжения пост. тока)
b S80 – токоподводящий провод обратного
электромагнитного клапана
c S70 – токоподводящий провод электромотора
вентилятора
d Светодиод
e S90 – токоподводящий провод термистора
f S20 – токоподводящий провод электронного
расширительного клапана
g S40 – токоподводящий провод теплового реле
перегрузки
h DB1 – диодный мост
ПРЕДУПРЕЖДЕНИЕ
Во избежание опасности из-за непреднамеренного
сброса термовыключателя, данное устройство
НЕЛЬЗЯ подключать к внешнему переключателю
(например, к таймеру) или к цепи, которая регулярно
включается и выключается устройством.
ИНФОРМАЦИЯ
При монтаже с использованием приобретенных
отдельно или дополнительных кабелей предусмотрите
кабель достаточной длины. Это позволяет легко
открывать распределительную коробку и получать
доступ к другим компонентам во время обслуживания.
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вводите и не размещайте в блоке дополнительную
длину кабеля.
ПРИМЕЧАНИЕ
Расстояние между кабелями высокого и низкого
напряжения должно составлять не менее 50мм.
ПРЕДУПРЕЖДЕНИЕ
▪ НЕ включайте электропитание до завершения
подсоединения всех проводов. В противном случае
возможно поражение электрическим током.
▪ После завершения монтажа электропроводки
дважды проверьте правильность подсоединения
всех проводов перед включением электропитания.
▪ Все приобретаемые на месте компоненты,
материалы и услуги по электрическому монтажу
ДОЛЖНЫ соответствовать требованиям
действующего законодательства.
ПРЕДУПРЕЖДЕНИЕ
▪ По окончании всех электротехнических работ
проверьте надежность крепления каждой
электродетали и каждой клеммы внутри блока
электродеталей.
▪ Перед запуском агрегата убедитесь, что все крышки
закрыты.
ПРЕДУПРЕЖДЕНИЕ
▪ Если в электропитании нет нейтрали или она не
соответствует нормативам, оборудование может
выйти из строя.
▪ Необходимо установить надлежащее заземление.
НЕ ДОПУСКАЕТСЯ заземление агрегата на
трубопровод инженерных сетей, разрядник и
заземление телефонных линий. Ненадежное
заземление может привести к поражению
электрическим током.
▪ Установите необходимые предохранители или
автоматические прерыватели.
▪ Обязательно прикрепляйте электропроводку с
помощью кабельных стяжек так, чтобы провод НЕ
касался острых кромок труб, особенно на стороне
высокого давления.
▪ Не допускается использование проводки с
отводами и скрученными многожильными кабелями
удлинителей и соединений звездой. Это может
вызвать перегрев, поражение электрическим током
или возгорание.
▪ НЕ допускается установка фазокомпенсаторного
конденсатора, так как агрегат оборудован
инвертором. Фазокомпенсаторный конденсатор
снижает производительность и может вызвать
несчастные случаи.
▪ НЕ используйте приобретаемые на месте
электрические детали внутри блока.
▪ НЕ подключайте электропитание внутреннего
агрегата к наружному агрегату. Это может привести
к поражению электрическим током или пожару.
▪ НЕ используйте клеммную колодку для питания
другого вспомогательного оборудования.
