6 Монтаж
Справочное руководство для монтажника
37
3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1 – 2019.10
6× M12
6× M12
6× M12
4× M12
4× M8/M10

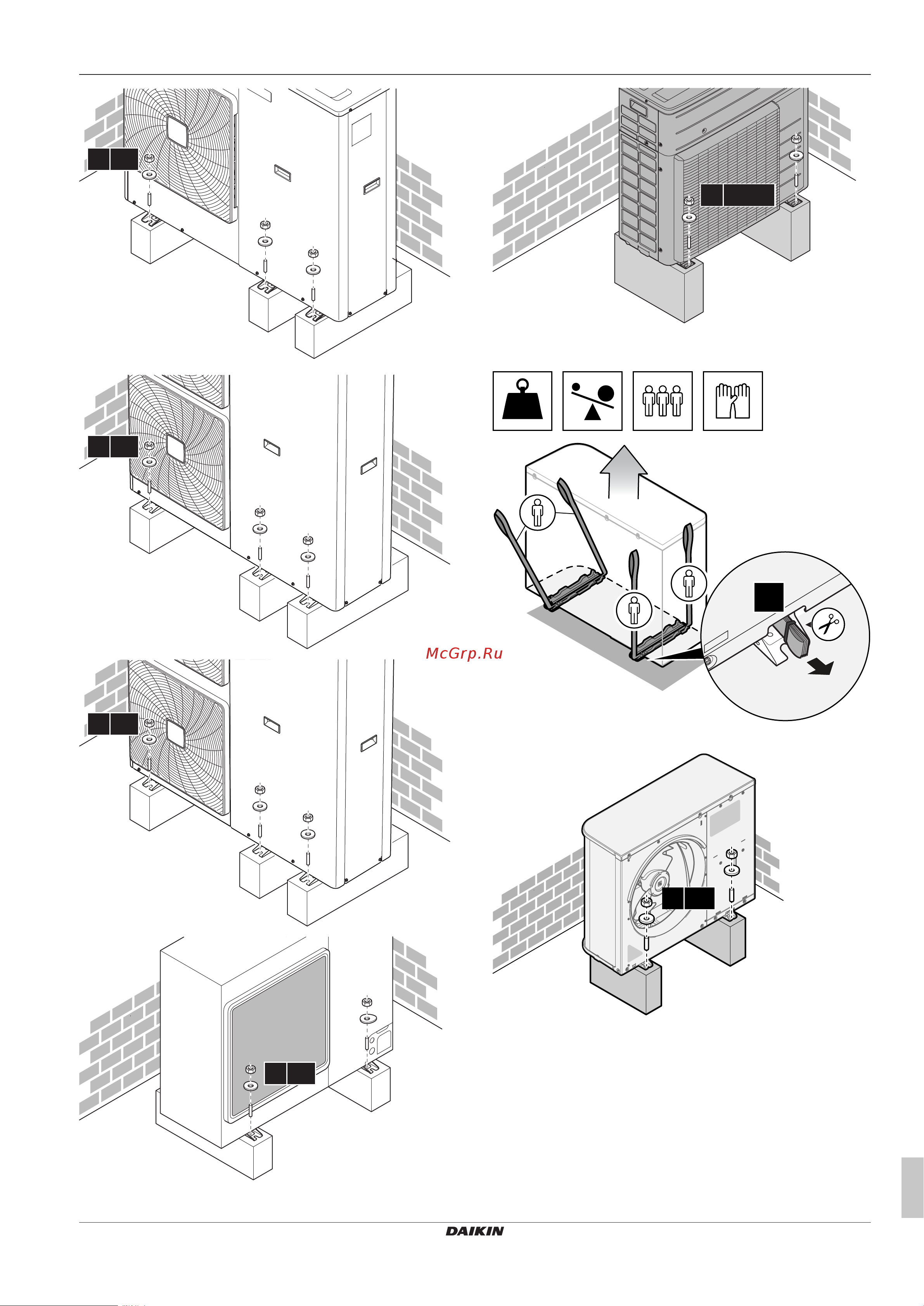

1 Поднимите агрегат за его стропы и установите его на
опорную конструкцию.
±150
kg
4×
2 Прикрепите блок к опорной конструкции.
4× M12
3 Снимите стропы (с винтами) и выбросьте их.
