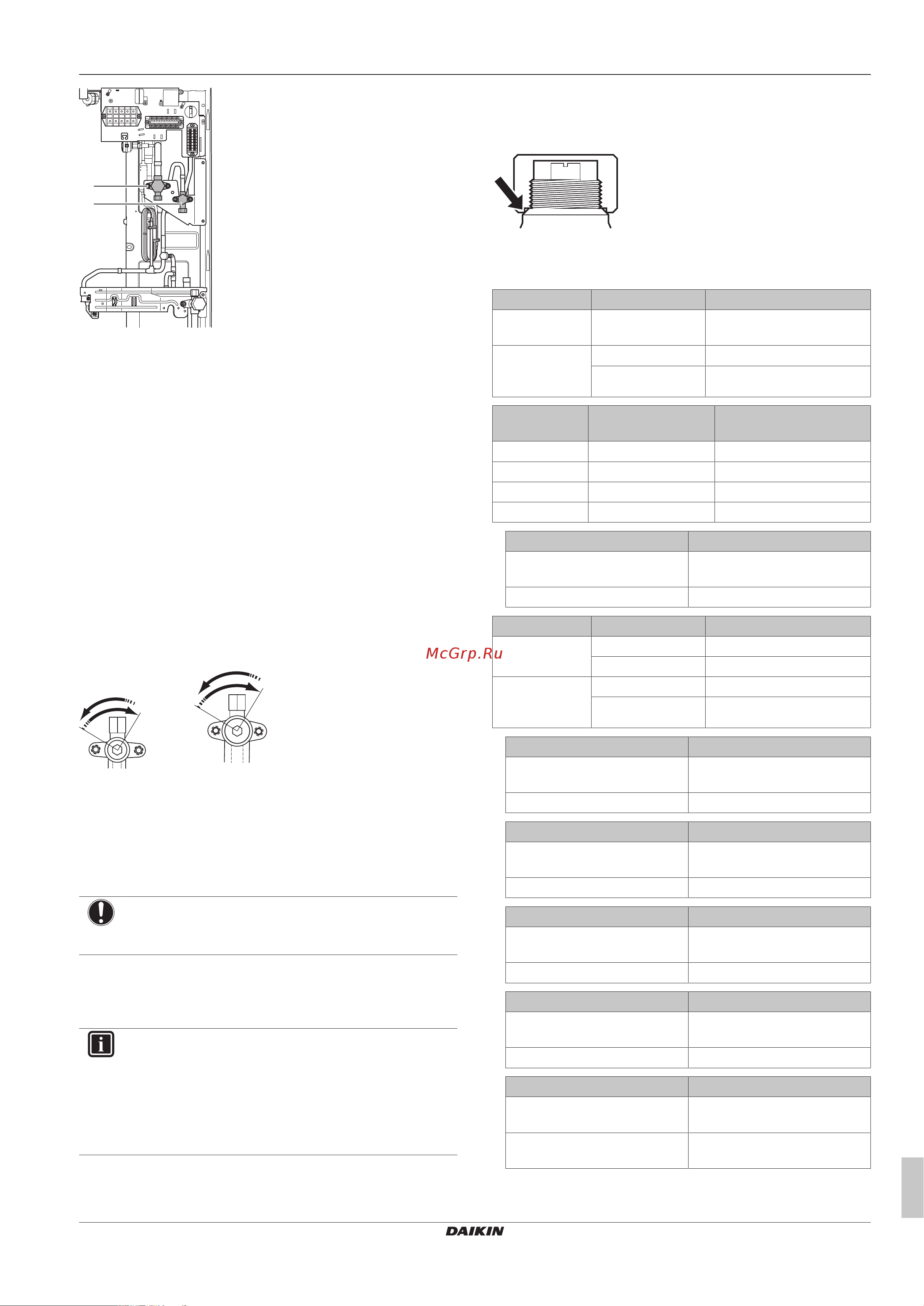

6 Монтаж
Справочное руководство для монтажника
49
3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1 – 2019.10
a
a
a Служебный запорный клапан
НЕ прилагайте к запорному вентилю излишних усилий. Это
может привести к поломке корпуса вентиля.
Открытие/закрытие запорного вентиля
1 Снимите крышку с запорного вентиля.
2 Снимите пылезащитный колпачок.
3 Вставив шестигранный ключ (со стороны трубопровода
жидкого хладагента: 4 мм, со стороны трубопровода
газообразного хладагента: 6мм) в шток клапана, вращайте
шток следующим образом:
4 Вставив в запорный вентиль шестигранный ключ (со
стороны трубопровода жидкого хладагента: 4 мм, со
стороны трубопровода газообразного хладагента: 4 мм) в
шток вентиля, вращайте шток следующим образом:
5 Вставив в запорный вентиль шестигранный ключ (со
стороны трубопровода жидкого хладагента: 4 мм, со
стороны трубопровода газообразного хладагента: 8 мм),
вращайте вентиль
Открывается вращением против часовой стрелки.
Закрывается вращением по часовой стрелке.
6 Когда дальнейшее вращение запорного вентиля станет
НЕВОЗМОЖНЫМ, прекратите вращение.
7 Открывая или перекрывая запорный вентиль, затягивайте
его до упора. Правильный момент затяжки см. в таблице
ниже.
ПРИМЕЧАНИЕ
Затяжка с недопустимым моментом может привести к
протечке хладагента или к поломке запорного вентиля.
8 Установите крышку запорного вентиля на место.
9 Установите пылезащитный колпачок на место.
Результат: Теперь вентиль открыт/перекрыт.
ИНФОРМАЦИЯ
Модель позволяет проложить по месту установки
трубки Ø22,2 с помощью вспомогательного
патрубка, входящего в комплектацию блока.
Модель позволяет проложить по месту установки
трубки Ø28,6 с помощью вспомогательного
патрубка, входящего в комплектацию блока.
Обращение с крышкой штока
Уплотнение крышки штока обозначено стрелкой. НЕ
повредите его.
По окончании работы с запорным вентилем не забудьте
плотно закрыть крышку штока и проверить, нет ли протечек
хладагента.
Крышка штока Ø трубки (мм) Момент затяжки (Н·м)
Контур жидкого
хладагента
6,4 22~28
Контур
газообразного
хладагента
9,5 33~39
12,7 49~59
Ø трубки (мм) Ширина между
фасками (мм)
Момент затяжки (Н·м)
6,4 17 15~17
9,5 19 18~20
12,7 22 22~27
15,9 27 48~59
Позиция Момент затяжки (Н∙м)
Крышка штока, сторона
жидкости
13,5~16,5
Крышка штока, сторона газа 22,5~27,5
Крышка штока Ø трубки (мм) Момент затяжки (Н·м)
Контур жидкого
хладагента
6,4 22~28
9,5 33~39
Контур
газообразного
хладагента
12,7 49~59
15,9 61~74
Позиция Момент затяжки (Н·м)
Крышка штока, сторона
жидкости
21,6~27,4
Крышка штока, сторона газа 48,1~59,7
Позиция Момент затяжки (Н·м)
Крышка штока, сторона
жидкости
21,6~27,4
Крышка штока, сторона газа 21,6~27,4
Позиция Момент затяжки (Н∙м)
Крышка штока, сторона
жидкости
21,6~28,4
Крышка штока, сторона газа 21,6~28,4
Позиция Момент затяжки (Н·м)
Крышка штока, сторона
жидкости
22~28
Крышка штока, сторона газа 49~59
Позиция Момент затяжки (Н·м)
Крышка штока, трубопровод
жидкого хладагента
14,2~17,2
Крышка штока, трубопровод
газообразного хладагента
17,1~20,9
