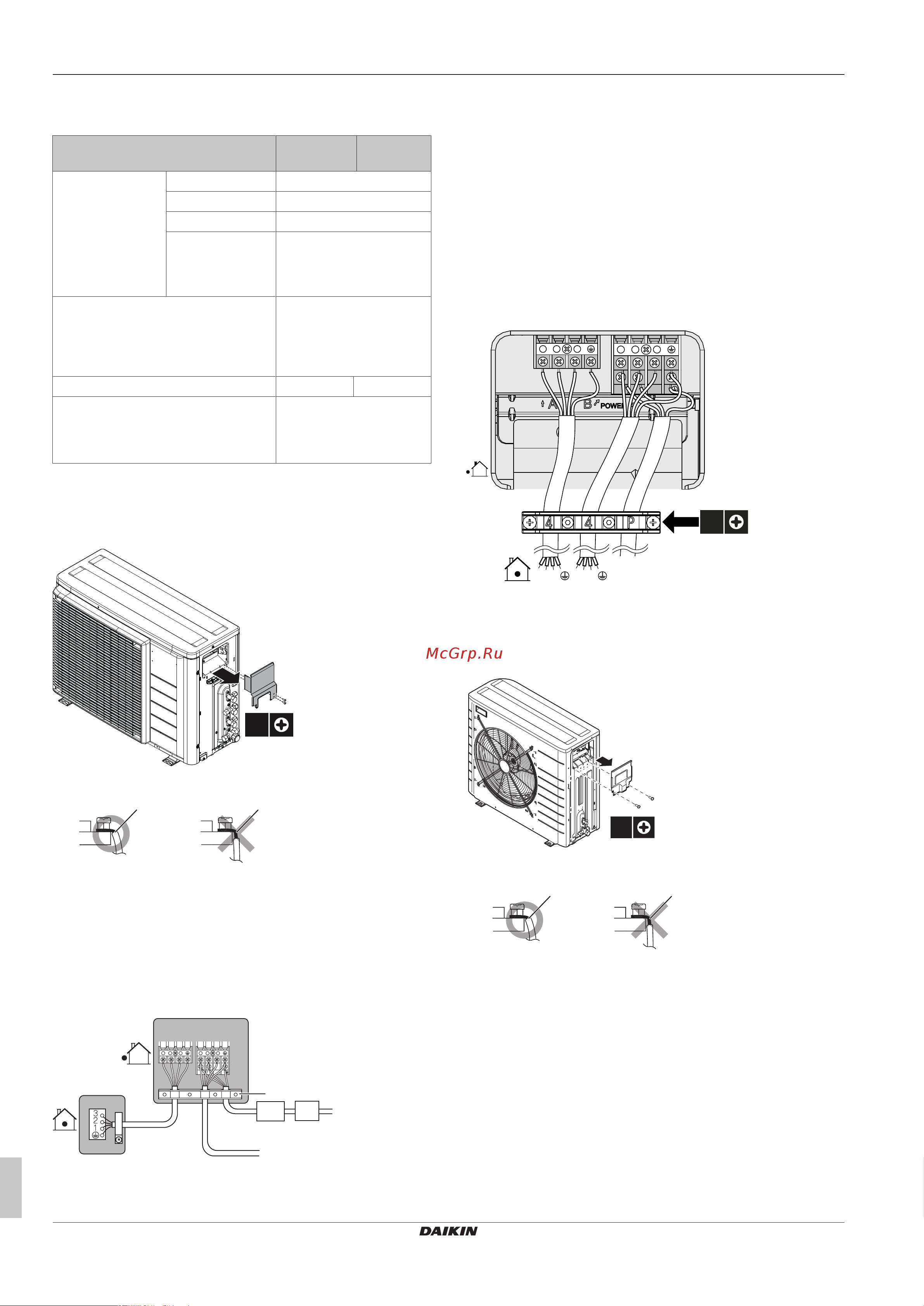

6 Монтаж
Справочное руководство для монтажника
62
3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1 – 2019.10
6.7.4 Характеристики стандартных
компонентов электропроводки
Элемент Класс 20 Классы
25+35
Кабель
электропитания
Напряжение 220~240В
Фаза 1~
Частота 50А
Размер проводки 3-жильный кабель
2,5мм
2
~4,0мм
2
H05RN-F (60245 IEC 57)
Соединительный кабель
(внутренний↔наружный блоки)
4-жильный кабель
1,5мм
2
~2,5мм
2
под
напряжение 220~240В
H05RN-F (60245 IEC 57)
Рекомендованный размыкатель цепи 10A 13A
Автоматический выключатель
защиты от замыкания на землю
Соответствие
законодательным
требованиям
ОБЯЗАТЕЛЬНО
6.7.5 Подключение электропроводки к
наружному блоку
1 Снимите крышку распределительной коробки (2 винта).
2×
2
1
2 Снимите изоляцию (20мм) с проводов.
a b
a Зачистите конец провода до этой точки
b Слишком длинный оголенный конец может привести к
поражению электрическим током или к утечке тока.
3 Подключите провода, соединяющие внутренние и
наружный блоки так, чтобы совпадали номера клемм.
Следите за соответствием маркировки трубопроводов и
электропроводки.
4 Следите за тем, чтобы электропроводка подходила к
помещению (A для A, B для B).
e-A
a-A a-B
e-B
b c
d
1 2 3
L N
1 2 3
f
a Клемма для помещения (A, B)
b Размыкатель цепи
c Автоматический выключатель защиты от замыкания на
землю
d Провод электропитания
e Соединительная клемма для помещения (A, B)
f Фиксатор проводки
5 Прочно затяните винты клемм крестовой отверткой.
6 Чуть-чуть подергайте за провода, проверяя, не отходят ли
они.
7 Прочно закрепите фиксатор проводки во избежание
воздействия извне на концы проводов.
8 Проложите проводку через вырез в днище защитной
пластины.
9 Проверьте, не соприкасается ли электропроводка с
трубопроводом газообразного хладагента.
1 2 3
1 2 3 1 2 3
2×
1 2 3
L N
A B
10 Установите крышку распределительной коробки и
сервисную крышку на место.
11 Открутите 2 винта крышки распределительной коробки.
12 Снимите крышку распределительной коробки.
2×
1
2
13 Снимите изоляцию (20мм) с проводов.
a b
a Зачистите конец провода до этой точки
b Слишком длинный оголенный конец может привести к
поражению электрическим током или к утечке тока.
14 Откройте зажим проводов.
15 Подключите соединительный кабель к электропитанию
следующим образом:
