Daikin 3MXF68A2V1B [39/88] Монтаж

6 Монтаж

Справочное руководство для монтажника

3(A)MXM+3(A)MXF+4MXM+5MXM

Серия сплит-систем с хладагентом R32

4P600463-1 – 2019.10

ПРИМЕЧАНИЕ

В регионах с холодным климатом к наружному блоку

НЕЛЬЗЯ подсоединять сливной патрубок, шланг и

заглушки (1, 2). Необходимо принять меры ВО

ИЗБЕЖАНИЕ замерзания откачиваемого конденсата.

3 Установите заглушки сливных отверстий 1 и 2 (в комплекте

принадлежностей). Проследите за тем, чтобы края

заглушек перекрывали сливные отверстия полностью.

a Нижняя рама

b Заглушка сливного отверстия

4 Установите сливной патрубок.

a cb b b

a Сливное отверстие. Установите заглушку сливного

отверстия (2).

b Сливное отверстие. Установите заглушку сливного

отверстия (1).

c Сливное отверстие, к которому подсоединяется

патрубок

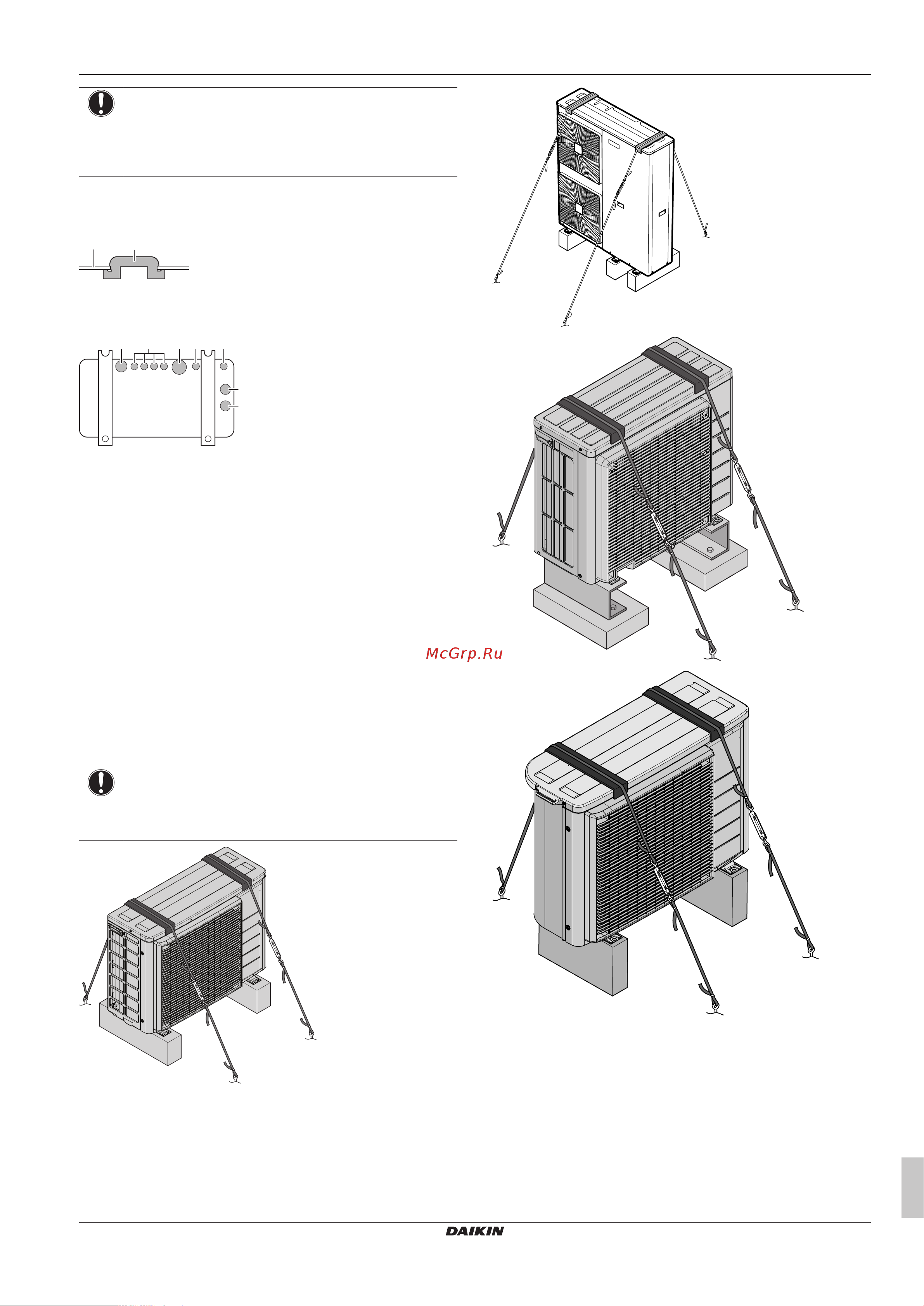

6.3.6 Чтобы избежать опрокидывания

наружного агрегата

В случае установки блока в местах, где сильный ветер может

его наклонить, необходимо принять следующие меры:

1 Подготовьте 2 кабеля, как показано на следующей

иллюстрации (приобретаются по месту установки).

2 Положите 2 кабеля на наружный блок.

3 Чтобы кабели не поцарапали краску, уложите между

кабелями и наружным блоком лист резины (приобретается

по месту установки).

4 Подсоедините и закрепите концы кабелей.

ПРИМЕЧАНИЕ

Воздуховыпускная решетка. Во избежание

повреждения воздуховыпускной решетки НЕ

прилагайте к ней слишком большое усилие.
