6 Монтаж
Справочное руководство для монтажника
53
3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1 – 2019.10
6.6 Заправка хладагентом
6.6.1 Заправка хладагентом
Наружные блоки поставляются с заводской заправкой
хладагентом, но иногда требуется выполнить следующие
действия:
Что? Когда?
Дозаправка хладагентом Если общая длина
трубопровода жидкого
хладагента превышает
указанную (см. далее).
Полная перезаправка
хладагентом
Пример:
▪ При переустановке системы.
▪ После протечки.
Только : Если длина трубопровода не достигает 5 м,
необходима полная перезаправка блока.
Дозаправка хладагентом
Перед дозаправкой хладагентом обязательно выполните
проверку (на герметичность, с вакуумной осушкой)
трубопроводов хладагента, проложенных снаружи наружного
блока.
ИНФОРМАЦИЯ
В зависимости от блоков и (или) условий их установки
бывает, что прокладку электропроводки необходимо
выполнить до заправки системы хладагентом.
Дозаправка хладагентом, как правило, подразделяется на
следующие этапы:
1 Определение необходимости дозаправки и количества
дополнительного хладагента.
2 Выполнение дозаправки, если в ней есть необходимость.
3 Крепление внутри наружного блока заполненной таблички с
информацией о фторированных газах, способствующих
парниковому эффекту.
Полная перезаправка хладагентом
Прежде чем приступать к полной перезаправке системы
хладагентом, проверьте, соблюдены ли следующие условия:
1 Весь хладагент удален из системы.
2 Выполнена проверка (на герметичность, с вакуумной
осушкой) трубопроводов хладагента, проложенных снаружи
наружного блока.
3 Выполнена вакуумная осушка трубопроводов хладагента,
проложенных внутри наружного блока.
ПРИМЕЧАНИЕ
Перед полной перезарядкой также выполните
вакуумную сушку внутренних трубопроводов
хладагента наружного агрегата. Для этого используйте
внутренний сервисный порт наружного агрегата (между
теплообменником и 4-ходовым клапаном). НЕ
используйте сервисные порты запорных вентилей,
поскольку через них невозможно должным образом
выполнить вакуумную сушку.
ПРИМЕЧАНИЕ
Перед полной перезарядкой также выполните
вакуумную сушку внутренних трубопроводов
хладагента наружного агрегата.
ПРИМЕЧАНИЕ
Чтобы выполнить вакуумную осушку или полную
перезаправку трубопровода хладагента наружного
блока, необходимо включить режим вакуумирования
(см. параграф Активация/отключение местной
настройки «режим вакуумирования»), при этом в
контуре хладагента открываются клапаны,
обеспечивающие нормальное течение процесса
вакуумирования или перезаправки хладагентом.
▪ Прежде чем приступать к вакуумной осушке или
перезаправке, активируйте местную настройку
«режим вакуумирования».
▪ По окончании вакуумной осушки или перезаправки
отключите местную настройку «режим
вакуумирования».
ПРЕДУПРЕЖДЕНИЕ
Одни секции контура циркуляции хладагента могут
быть изолированы от других компонентами,
выполняющими специфические функции (например,
клапанами). Вот почему контур циркуляции хладагента
оснащается дополнительными сервисными
отверстиями для вакуумирования, сброса и нагнетания
давления.

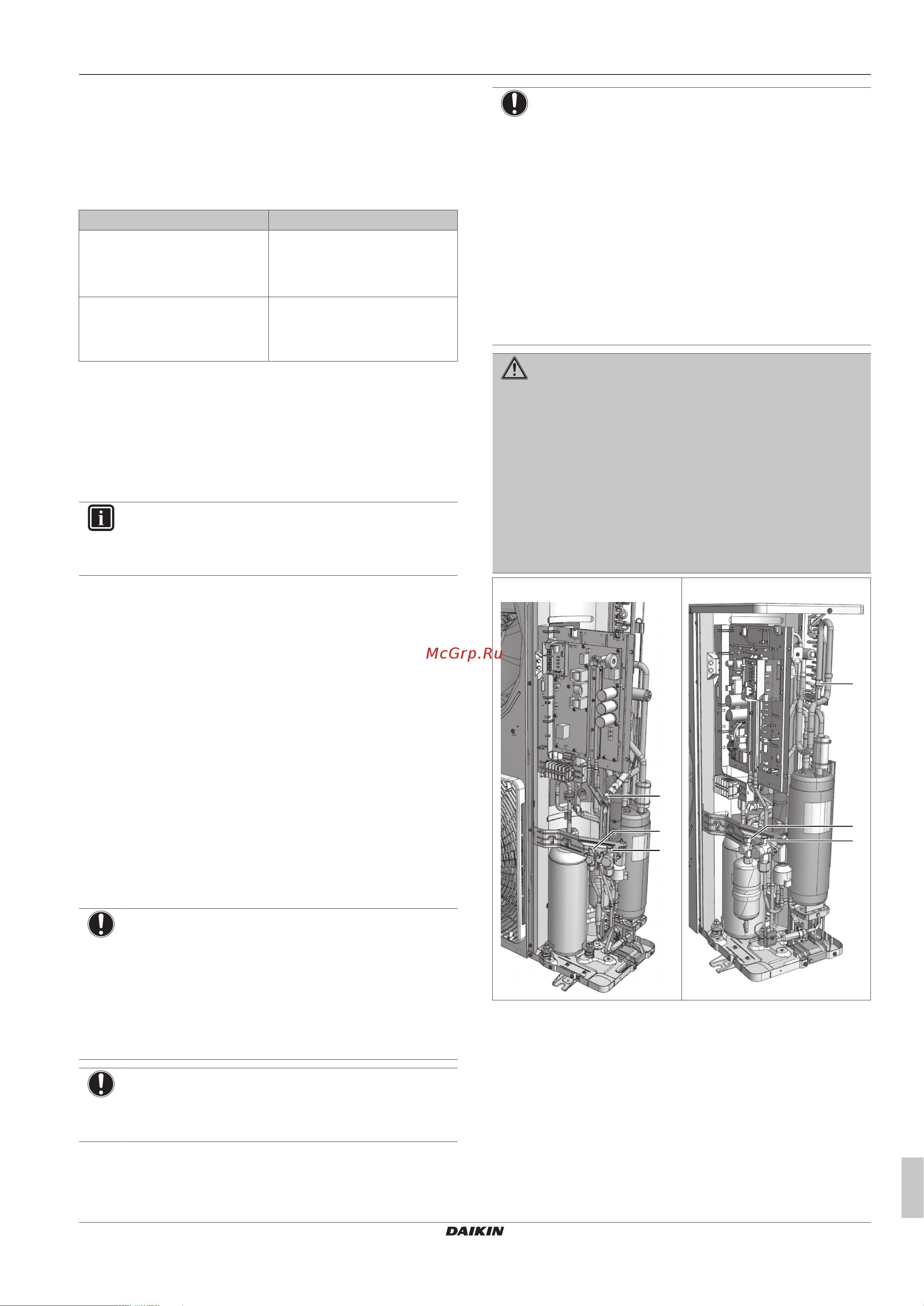

Если на блоке требуется выполнить пайку, сначала
нужно полностью сбросить давление внутри блока.
Внутреннее давление сбрасывается через ВСЕ
сервисные отверстия, указанные на приведенных ниже
иллюстрациях. Их расположение зависит от модели.
a
b
c
a
b
c
