6 Монтаж
Справочное руководство для монтажника
48
3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1 – 2019.10

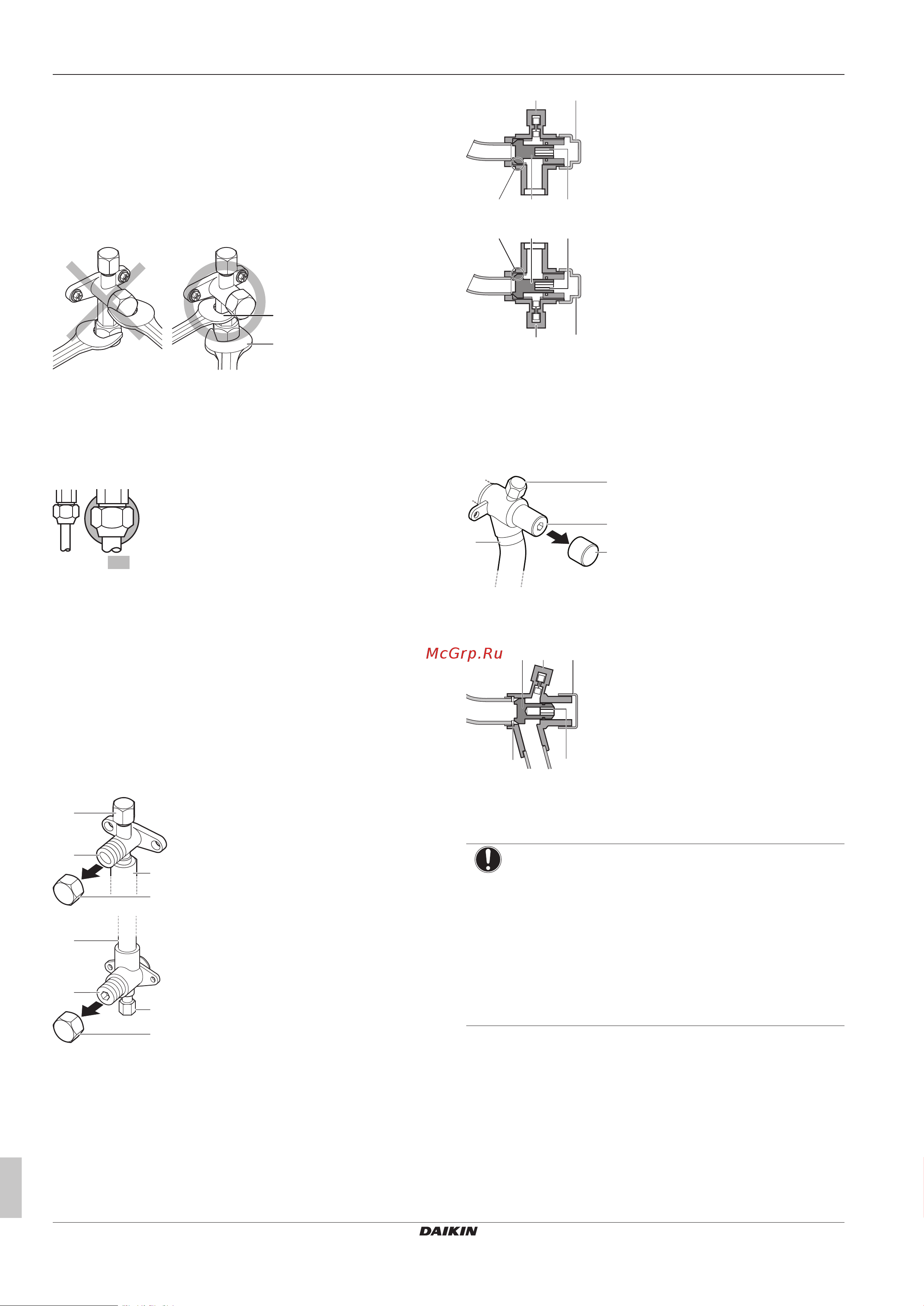

▪ Оба запорных вентиля во время работы должны быть
открыты.
▪ НЕ прикладывайте излишнее усилие к штоку вентиля. Это
может привести к поломке корпуса вентиля.
▪ ОБЯЗАТЕЛЬНО придерживайте запорный вентиль гаечным
ключом, а затем ослабляйте или затягивайте накидную гайку
динамометрическим ключом. НЕ устанавливайте гаечный
ключ на крышку штока, так как это может вызвать утечку
хладагента.
a
b
a Гаечный ключ
b Динамометрический ключ
▪ Когда ожидается низкое рабочее давление (например, когда
охлаждение будет производиться при низкой наружной
температуре), надежно уплотните накидную гайку запорного
вентиля линии подачи газа силиконовым герметиком во
избежание замерзания.
Силиконовый герметик; убедитесь в отсутствии зазора.
Необходимо учитывать следующие правила:
▪ Следите за тем, чтобы во время работы системы все
запорные клапаны были открыты.
▪ Следите за тем, чтобы во время работы системы запорные
вентили были открыты. В системе с тепловым насосом
запорный вентиль всасывания газообразного хладагента
остается перекрытым.
▪ Оборудование поставляется с перекрытыми запорными
вентилями в контурах жидкого и газообразного хладагента.
▪ На приведенных ниже иллюстрациях обозначены названия
деталей запорного вентиля, при помощи которых
осуществляется работа с вентилем.
c
d
a
b
a
d
c
b
a Сервисное отверстие с крышкой
b Запорный вентиль
c Соединение трубопровода
d Крышка запорного вентиля
a b
cde
a b
cde
a Сервисное отверстие
b Крышка запорного вентиля
c Шестигранное отверстие
d Шток
e Уплотнение
▪ На приведенных ниже иллюстрациях обозначены названия
деталей запорного вентиля, при помощи которых
осуществляется работа с вентилем.
c
d
a
b
a Сервисное отверстие с крышкой
b Запорный вентиль
c Соединение трубопровода
d Пылезащитный колпачок
a b
c
d
e
a Сервисное отверстие
b Пылезащитный колпачок
c Шестигранное отверстие
d Шток
e Уплотнение
ПРИМЕЧАНИЕ
Помимо запорного клапана трубопровода
газообразного или жидкого хладагента, наружный блок
оснащается двумя служебными запорными клапанами.
Подсоединяя трубопровод хладагента к наружному
блоку, НЕ включайте служебные запорные клапаны. На
заводе эти клапаны устанавливаются в положение
«открыто». Во время работы блока всегда держите эти
клапаны в открытом положении. Работа блока с
перекрытыми клапанами может привести к отказу
компрессора.
