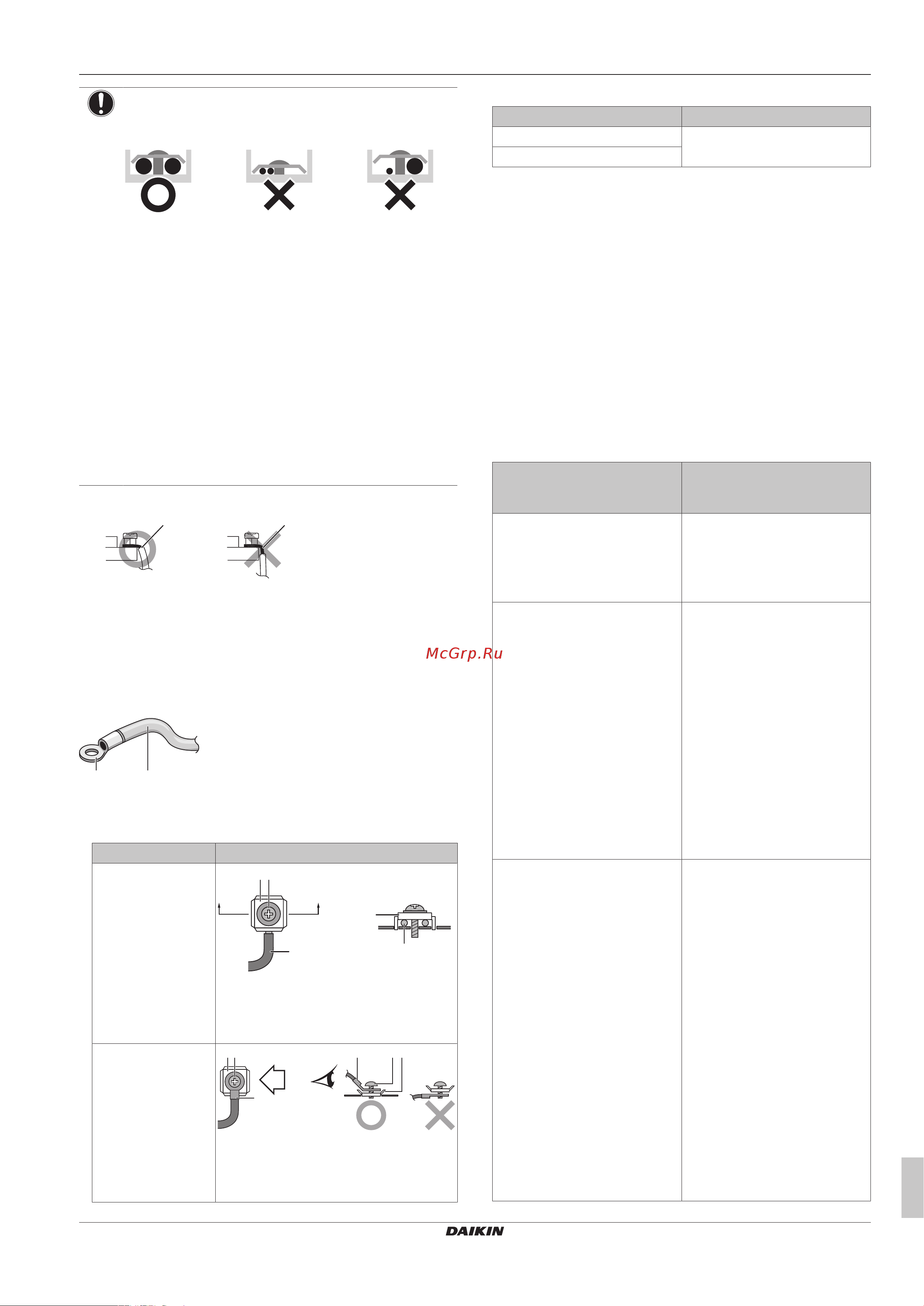

6 Монтаж
Справочное руководство для монтажника
59
3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1 – 2019.10
ПРИМЕЧАНИЕ
Меры предосторожности при прокладке
электропроводки питания:
▪ НЕ подключайте к клеммной колодке
электропитания провода разной толщины (люфт в
контактах электропроводки питания может привести
к перегреву).
▪ Подключать провода одинаковой толщины следует,
как показано на рисунке выше.
▪ Подсоедините провод электропитания и надежно
зафиксируйте его во избежание воздействия
внешнего давления на клеммную колодку.
▪ Для затяжки винтов клемм используйте
соответствующую отвертку. Отвертка с маленькой
головкой повредит головку и сделает адекватную
затяжку невозможной.
▪ Излишнее затягивание винтов клемм может
привести к их поломке.
Снимите с проводов изоляцию (20мм).
a b
a Снимите изоляцию на конце провода до этого места
b Слишком длинный оголенный конец может привести к
поражению электрическим током или к утечке тока.
Соблюдайте следующие меры предосторожности:
▪ При использовании скрученных многожильных проводов
установите на контакт круглую обжимную клемму. Положив
круглую обжимную клемму на провод до изолированной
части, зажмите клемму подходящим инструментом.
b a
a Скрученный многожильный провод
b Круглая обжимная клемма
▪ Провода прокладываются следующими способами:
Тип провода Способ прокладки
Одножильный
провод
c b
c
aa
A
AA´
A´
a Скрученный одножильный провод
b Винт
c Плоская шайба
Скрученные
многожильные
провода с круглой
обжимной клеммой
c b ba c
a
B
B
a Клемма
b Винт
c Плоская шайба
Крутящие моменты затяжки
Позиция Момент затяжки (Н•м)
M4 (X1M) 1,2~1,5
M4 (заземление)
Оборудование соответствует требованиям EN/IEC 61000-3-12
(Европейский/международный технический стандарт,
устанавливающий пределы по гармоническим токам,
генерируемым оборудованием, подключенным к низковольтным
системам общего пользования, с входным током >16А и ≤75А
на фазу.).
6.7.1 Подсоединение электропроводки
Подготовка к подсоединению электропроводки
Убедитесь в том, что:
▪ Трубопровод хладагента подсоединен и проверен
▪ Трубопровод воды подсоединен
Типовая последовательность действий
Подключение электропроводки, как правило, подразделяется на
следующие этапы:
Компоновка системы Типовая
последовательность
действий
Только программное
управление
▪ Подключение адаптера к
внутреннему агрегату (P1/
P2).
▪ Подключение адаптера к
маршрутизатору.
Только система Smart Grid ▪ Подключение адаптера к
внутреннему агрегату (P1/
P2).
▪ Подключение адаптера к
солнечному инвертору/
системе управления
энергопотреблением.
▪ Подключение адаптера к
счетчику электроэнергии
(опция).
Дополнительная информация
о системе Smart Grid
приведена в разделе
Использование функций Smart
Grid.
Программное управление
+система Smart Grid
▪ Подключение адаптера к
внутреннему агрегату (P1/
P2).
▪ Подключение адаптера к
маршрутизатору.
▪ Подключение адаптера к
солнечному инвертору/
системе управления
энергопотреблением, если
требуется для системы
Smart Grid.
▪ Подключение адаптера к
счетчику электроэнергии,
если требуется для системы
Smart Grid (опция).
Дополнительная информация
о системе Smart Grid
приведена в разделе
Использование функций Smart
Grid.
