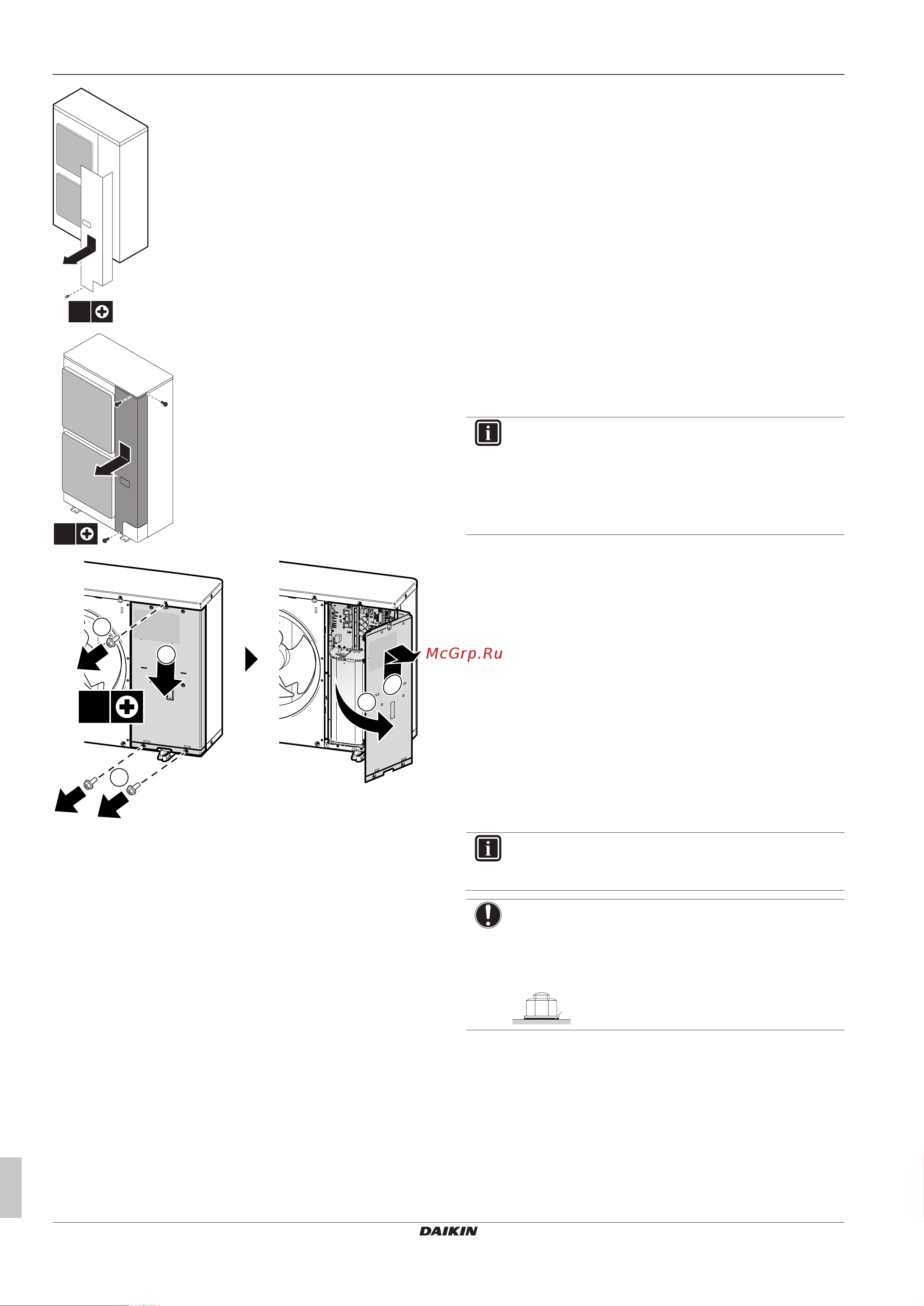

6 Монтаж
Справочное руководство для монтажника
34
3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1 – 2019.10
1×
1
2
3×
1
1
2
33
1
1
2
3
4
3×
См. разделы «6.4.8Подсоединение трубопровода хладагента к
наружному блоку» [4 50] и «6.7.5 Подключение
электропроводки к наружному блоку» [462].
6.3 Монтаж наружного агрегата
6.3.1 Монтаж наружного блока
При
Необходимо завершить монтаж наружного и внутреннего
блоков, прежде чем подсоединять трубопроводы хладагента и
воды.
При
Необходимо завершить монтаж наружного блока, прежде чем
подсоединять трубопровод воды.
При
Необходимо завершить монтаж наружного и внутреннего
блоков, прежде чем подсоединять трубопроводы хладагента.
Типовая последовательность действий
Монтаж наружного блока, как правило, подразделяется на
следующие этапы:
1 Подготовка монтажной конструкции.
2 Установка наружного блока.
3 Обустройство дренажа.
4 Обустройство дренажа.
5 Принятие мер к предотвращению опрокидывания блока.
6 Защита блока от снега и ветра путем установки
снегозащитного навеса и защитных панелей. См. параграф
«Подготовка места установки» в разделе
«5Подготовка» [426].
См. также
2 5.2 Как подготовить место установки [}27]
6.3.2 Меры предосторожности при монтаже
наружного блока
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
6.3.3 Подготовка монтажной конструкции
Проверьте прочность и горизонтальность площадки для
установки, так чтобы агрегат после установки не вызывал
вибраций или шума при работе.
Если есть вероятность передачи вибрации на здание,
используйте вибростойкую резину (приобретается по месту
установки).
При наличии хорошего дренажа блок можно установить
непосредственно на бетонный пол веранды или другую прочную
поверхность.
Согласно фундаментному чертежу надежно закрепите агрегат
фундаментными болтами.
Если агрегат устанавливается прямо на полу, подготовьте 4
комплекта анкерных болтов M8 или M10, гаек и шайб
(приобретаются по месту установки) следующим образом:
ИНФОРМАЦИЯ
Максимальная высота верхней выступающей части
болтов составляет 15мм.
ПРИМЕЧАНИЕ
Прикрепите наружный блок к монтажным болтам
гайками с полимерными шайбами (a). Если место
крепления останется без покрытия, металл может
быстро покрыться ржавчиной.
a
