12 Технические данные
Справочное руководство для монтажника
82
3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1 – 2019.10
27 Установите DIP-переключатель в положение COOL
(ОХЛАЖДЕНИЕ).
28 Установите на место сервисную крышку печатной платы.
29 Включите питание. Перейдите к следующему шагу в
течение 3 минут после перезапуска.
30 Чтобы запустить принудительное охлаждение, нажмите
переключатель принудительного охлаждения .
31 Чтобы прекратить принудительное охлаждение, нажмите
переключатель принудительного охлаждения еще раз.
32 Выключите питание, снимите крышку распределительной
коробки и сервисную крышку печатной платы и установите
DIP-переключатели , и в первоначальное положение.
33 Установите на место сервисную крышку печатной платы и
крышку распределительной коробки и включите питание.
ПРИМЕЧАНИЕ
Во время работы в режиме принудительного
охлаждения температура воды должна оставаться
выше 5°C (см. показания температуры внутреннего
агрегата). Для этого можно, например, активировать
все вентиляторы фанкойлов.
12 Технические данные
▪ Подборка самых свежих технических данных размещена на
региональном веб-сайте Daikin (в открытом доступе).
▪ Полные технические данные в самой свежей редакции
размещаются на интернет-портале Daikin Business Portal
(требуется авторизация).
12.1 Схема электропроводки
Схема электропроводки находится внутри наружного блока
(нанесена на нижнюю сторону верхней крышки).
12.1.1 Унифицированные обозначения на
электрических схемах
Применяемые детали и нумерацию см. в электрических схемах
блоков. Детали нумеруются арабскими цифрами в порядке по
возрастанию, каждая деталь представлена в приведенном ниже
обзоре символом «*» в номере детали.

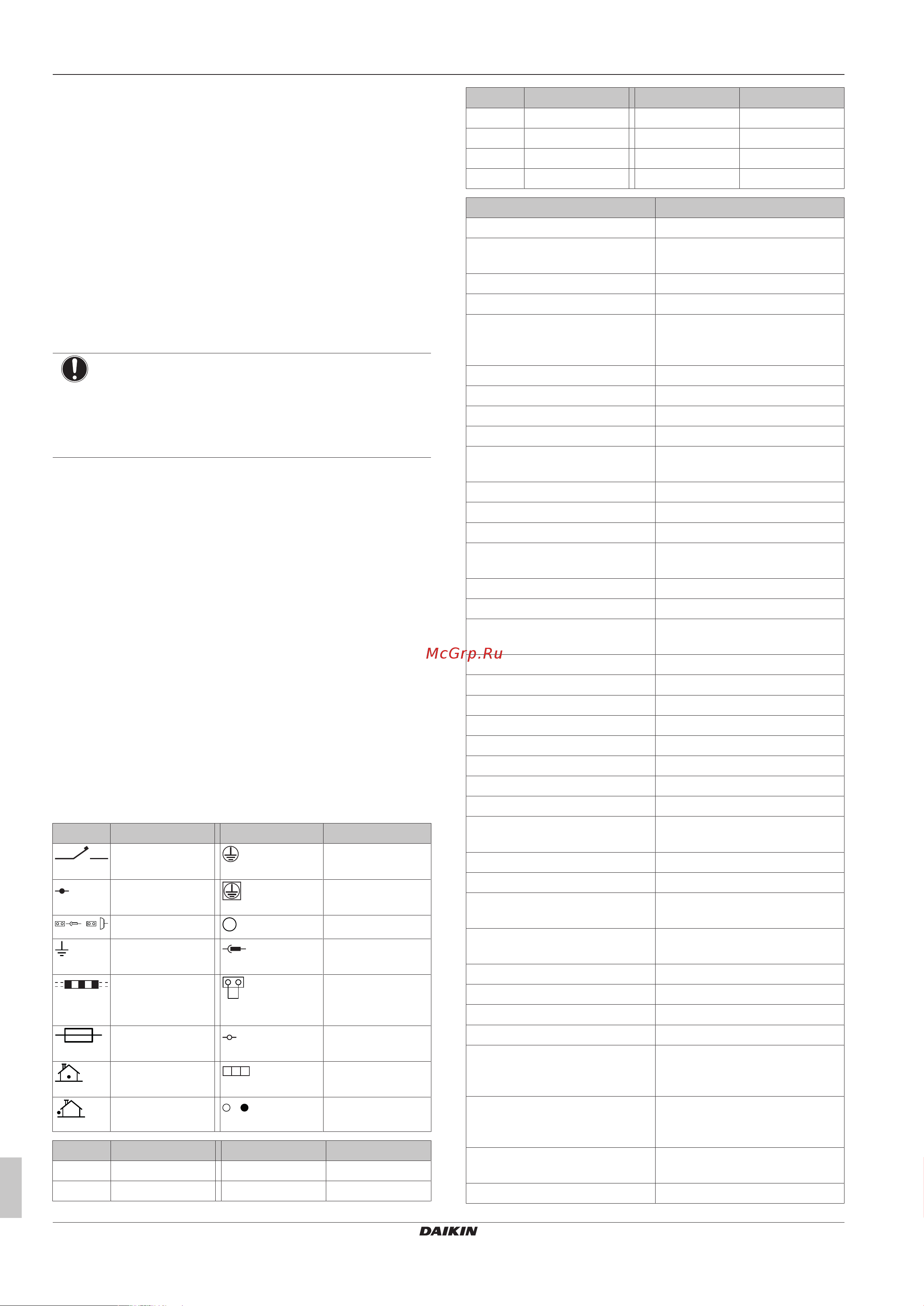

Значок Значение Значок Значение
Размыкатель
цепи
Защитное
заземление
Соединение Заземление
(винт)
,
Разъем
A
Выпрямитель
Заземление Релейный
разъем
Электропроводк
а по месту
установки
Короткозамыкаю
щийся разъем
Плавкий
предохранитель
Клемма
INDOOR
Внутренний блок Клеммная
колодка
OUTDOOR
Наружный блок Зажим проводов
Значок Цвет Значок Цвет
BLK Черный ORG Оранжевый
BLU Синий PNK Розовый
Значок Цвет Значок Цвет
BRN Коричневый PRP, PPL Фиолетовый
GRN Зеленый RED Красный
GRY Серый WHT Белый
YLW Желтый
Значок Значение
A*P Печатная плата
BS* Кнопка ВКЛ/ВЫКЛ, рабочий
выключатель
BZ, H*C Зуммер
C* Конденсатор
AC*, CN*, E*, HA*, HE*, HL*,
HN*, HR*, MR*_A, MR*_B, S*, U,
V, W, X*A, K*R_*
Соединение, разъем
D*, V*D Диод
DB* Диодный мост
DS* DIP-переключатель
E*H Нагреватель
FU*, F*U, (характеристики см.
на плате внутри блока)
Плавкий предохранитель
FG* Разъем (заземление рамы)
H* Жгут электропроводки
H*P, LED*, V*L Контрольная лампа, светодиод
HAP Светодиод (индикатор –
зеленый)
HIGH VOLTAGE Высокое напряжение
IES Датчик «Умный глаз»
IPM* Интеллектуальный блок
питания
K*R, KCR, KFR, KHuR, K*M Магнитное реле
L Фаза
L* Змеевик
L*R Реактор
M* Шаговый электромотор
M*C Электромотор компрессора
M*F Электромотор вентилятора
M*P Электромотор сливного насоса
M*S Электромотор перемещения
заслонок
MR*, MRCW*, MRM*, MRN* Магнитное реле
N Нейтраль
n=*, N=* Кол-во проходов через
ферритовый сердечник
PAM Амплитудно-импульсная
модуляция
PCB* Печатная плата
PM* Блок питания
PS Импульсный источник питания
PTC* Термистор PTC
Q* Биполярный транзистор с
изолированным затвором
(БТИЗ)
Q*DI Автоматический выключатель
защиты от замыкания на
землю
Q*L Устройство защиты от
перегрузки
Q*M Термовыключатель
