Daikin 3MXF68A2V1B [45/88] Монтаж

Daikin 5MXM90N2V1B [45/88] Монтаж

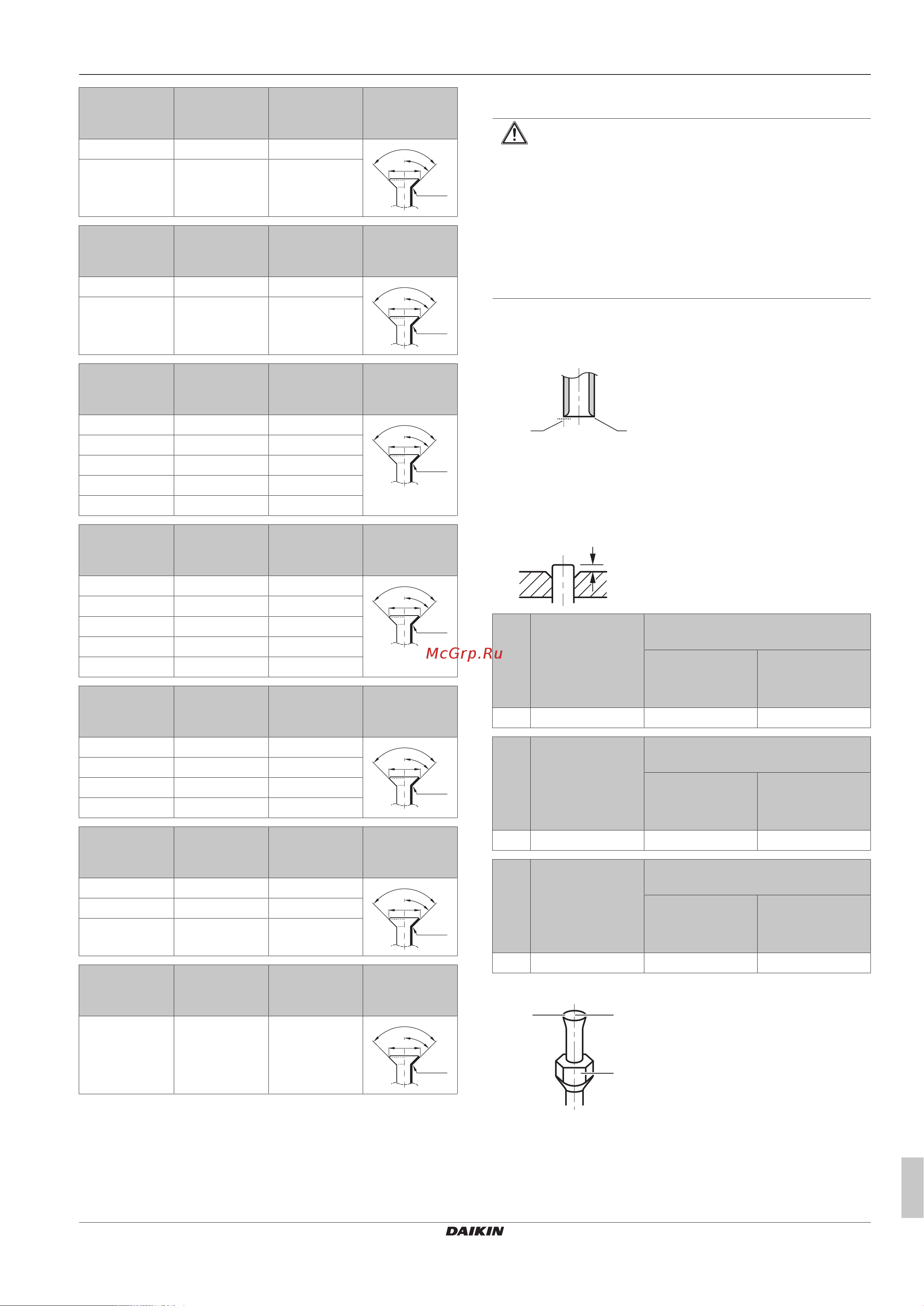

6 Монтаж
Справочное руководство для монтажника
45
3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1 – 2019.10
Размер труб
(мм)
Момент
затяжки (Н•м)
Диаметр
раструба (А)
(мм)
Форма
развальцовки
(мм)
Ø6,4 15~17 8,7~9,1
R=
0.4~0.8
±2
45°
90°
±2
ØA
Ø15,9 63~75 19,3~19,7
Размер труб
(мм)
Момент
затяжки (Н•м)
Диаметр
раструба (А)
(мм)
Форма
развальцовки
(мм)
Ø9,5 33~39 12,8~13,2
R=
0.4~0.8
±2
45°
90°
±2
ØA
Ø15,9 63~75 19,3~19,7
Размер труб
(мм)
Момент
затяжки (Н•м)
Диаметр
раструба (А)
(мм)
Форма
развальцовки
(мм)
Ø6,4 15~17 8,7~9,1
R=
0.4~0.8
±2
45°
90°
±2
ØA
Ø9,5 33~39 12,8~13,2
Ø12,7 50~60 16,2~16,6
Ø15,9 63~75 19,3~19,7
Ø19,1 90~110 23,6~24,0
Размер
трубок (мм)
Момент
затяжки (Н•м)
Диаметр
раструба (А)
(мм)
Форма
развальцовки
(мм)
Ø6,4 15~17 8,7~9,1
R=
0.4~0.8
±2
45°
90°
±2
ØA
Ø9,5 33~39 12,8~13,2
Ø12,7 50~60 16,2~16,6
Ø15,9 63~75 19,3~19,7
Ø19,1 90~110 23,6~24,0
Размер
трубок (мм)
Момент
затяжки (Н•м)
Диаметр
раструба (А)
(мм)
Форма
развальцовки
(мм)
Ø6,4 15~17 8,7~9,1
R=
0.4~0.8
±2
45°
90°
±2
ØA
Ø9,5 33~39 12,8~13,2
Ø12,7 50~60 16,2~16,6
Ø15,9 63~75 19,3~19,7
Размер
трубок (мм)
Момент
затяжки (Н•м)
Диаметр
раструба (А)
(мм)
Форма
развальцовки
(мм)
Ø6,4 15~17 8,7~9,1
R=
0.4~0.8
±2
45°
90°
±2
ØA
Ø9,5 33~39 12,8~13,2
Ø12,7 50~60 16,2~16,6
Размер
трубок (мм)
Момент
затяжки (Н•м)
Диаметр
раструба (А)
(мм)
Форма
развальцовки
(мм)
Ø9,5 33~39 12,8~13,2
R=
0.4~0.8
±2
45°
90°
±2
ØA
6.4.4 Указания по изгибанию труб
Для изгибания пользуйтесь трубогибочной машиной. Все изгибы
труб должны быть как можно более плавными (радиус изгиба
должен быть 30~40или более).
6.4.5 Развальцовка конца трубы
ПРЕДОСТЕРЕЖЕНИЕ
▪ Неполная развальцовка может привести к утечке
газообразного хладагента.
▪ Развальцованные концы НЕЛЬЗЯ использовать
повторно. Во избежание утечки газообразного
хладагента следует использовать новые
развальцованные концы.
▪ Используйте накидные гайки, которые входят в
комплект поставки блока. Применение других
накидных гаек может привести к утечке хладагента.
1 Срежьте труборезом конец трубы.
2 Уберите заусенцы ножом, обращенным лезвием вниз, так,
чтобы стружка НЕ попала в трубу.
a b
a Срезайте точно под прямым углом.
b Удалите заусенцы.
3 Сняв с запорного клапана накидную гайку, накиньте ее на
трубу.
4 Развальцуйте трубу. Установите точно так, как показано на
рисунке ниже.
A
Вальцовочный
инструмент для
R410A
(зажимного типа)
Обычный вальцовочный
инструмент
Зажимного типа
(типа Ridgid)
С крыльчатой
гайкой
(типа Imperial)
A 0~0,5мм 1,0~1,5мм 1,5~2,0мм
Вальцовочный
инструмент
(зажимного типа)
для хладагента
R32
Обычный вальцовочный
инструмент
Зажимного типа
(Типа Ridgid)
С крыльчатой
гайкой
(Типа Imperial)
A 0~0,5мм 1,0~1,5мм 1,5~2,0мм
Вальцовочный
инструмент для
хладагента
R410A или R32
(зажимного типа)
Обычный вальцовочный
инструмент
Зажимного типа
(типа Ridgid)
С крыльчатой
гайкой
(типа Imperial)
A 0~0,5мм 1,0~1,5мм 1,5~2,0мм
5 Проверьте, правильно ли сделана развальцовка.
a b
c
a На внутренней поверхности раструба НЕ должно быть
трещин.
b Конец трубы ДОЛЖЕН быть развальцован равномерно
по правильному кругу.
c Проверьте, установлена ли накидная гайка.
