6 Монтаж

Справочное руководство для монтажника

3(A)MXM+3(A)MXF+4MXM+5MXM

Серия сплит-систем с хладагентом R32

4P600463-1 – 2019.10

6.4.6 Соединение наружного блока с

внутренним с применением сужающих

переходников

ИНФОРМАЦИЯ

▪ С генератором DHW в составе мультисистемы

применяется такой же переходной патрубок, как и с

внутренними блоками класса20.

▪ Для гибридного оборудования в составе

мультисистемы переходной патрубок подбирается

по классу мощности, указанному в руководстве по

монтажу.

К этому наружному блоку можно подсоединять внутренние

блоки общей мощностью:

Наружный блок Общая мощность внутренних

блоков по классам

3MXM40 ≤7,0кВт

3MXM52, 3AMXM52, 3MXF52,

3AMXF52

≤9,0кВт

3MXM68, 4MXM68, 3MXF68 ≤11,0кВт

4MXM80 ≤14,5кВт

5MXM90 ≤15,6кВт

Наружный блок Общая мощность внутренних

блоков по классам

, , , ≤6,0кВт

, , , ≤8,5кВт

Отверстие Класс Переходной

патрубок

A 15, 20, 25, 35 —

B 15, 20, 25, 35 —

A 25, 35 —

B 25, 35 —

A 20, 25, 35 —

B 20, 25, 35 —

A 15, 20, 25, 35, 42

(a)

—

B 15, 20, 25, 35 1+2

42, 50 —

A 25, 35 —

B 25, 35 1+2

A 20, 25, 35 —

B 20, 25, 35 1+2

(a)

Используйте дополнительную принадлежность.

Отверстие Класс Переходной

патрубок

3MXM40

A 15, 20, 25, 35 —

B + C 15, 20, 25, 35 2+4

3MXM52, 3AMXM52

A 15, 20, 25, 35 —

B + C 15, 20, 25, 35 2+4

42, 50 —

Отверстие Класс Переходной

патрубок

3MXM68

A 15, 20, 25, 35 —

B + C 15, 20, 25, 35 2+4

42, 50, 60 —

3MXF52, 3AMXF52, 3MXF68

A 20, 25, 35 —

B + C 20, 25, 35 2+4

4MXM68

A + B 15, 20, 25, 35 —

C + D 15, 20, 25, 35 2+4

42, 50, 60 —

4MXM80

A 15, 20, 25, 35 —

B 15, 20, 25, 35 2+4

42, 50, 60 —

C + D 15, 20, 25, 35 5+6

42, 50, 60 1+3

71 —

5MXM90

A + B 15, 20, 25, 35 —

C 15, 20, 25, 35 2+4

42, 50, 60 —

D + E 15, 20, 25, 35 5+6

42, 50, 60 1+3

71 —

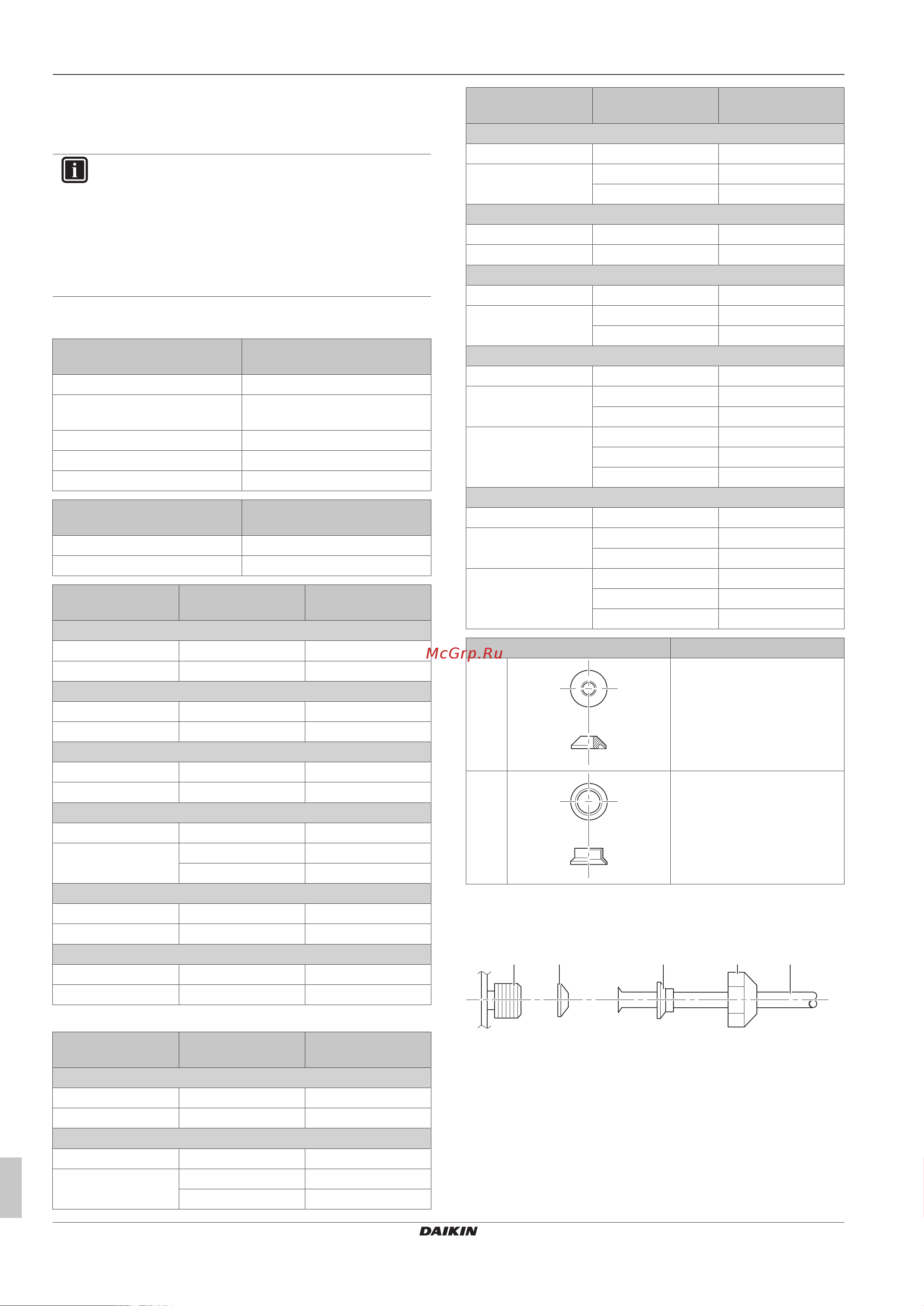

Тип переходного патрубка Соединение

1 Ø12,7мм → Ø9,5мм

2 Ø12,7мм → Ø9,5мм

Образец соединения:

▪ Подсоединение трубки Ø9,5мм к соединительному отверстию

Ø12,7мм для трубопровода газообразного хладагента

a b d ec

a Соединительное отверстие наружного блока

b Переходной патрубок 1-го типа

c Переходной патрубок 2-го типа

d Накидная гайка для Ø12,7мм

e Межблочные трубопроводы
