Daikin 3MXF68A2V1B [83/88] Технические данные
![Daikin 3AMXM52M2V1B [83/88] Технические данные](/views2/1770014/page83/bg53.png)
12 Технические данные
Справочное руководство для монтажника
83
3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1 – 2019.10
Значок Значение
R* Резистор
R*T Термистор
RC Приемное устройство
S*C Ограничительный
выключатель
S*L Поплавковое реле уровня
S*NPH Датчик давления (высокого)
S*NPL Датчик давления (низкого)
S*PH, HPS* Реле давления (высокого)
S*PL Реле давления (низкого)
S*T Термостат
S*RH Датчик влажности
S*W, SW* Рабочий выключатель
SA*, F1S Импульсный разрядник
SR*, WLU Приемник сигнала
SS* Селекторный выключатель
SHEET METAL Крепежная пластина клеммной
колодки
T*R Трансформатор
TC, TRC Передатчик сигналов
V*, R*V Варистор
Значок Значение
V*R Диодный мост
WRC Беспроводной пульт
дистанционного управления
X* Клемма
X*M Клеммная колодка (блок)
Y*E Змеевик электронного
терморегулирующего вентиля
Y*R, Y*S Змеевик обратного
электромагнитного клапана
Z*C Ферритовый сердечник
ZF, Z*F Фильтр подавления помех
A*P Печатная плата
BS* Кнопка ВКЛ/ВЫКЛ, рабочий
выключатель
BZ, H*C Зуммер
C* Конденсатор
AC*, CN*, E*, HA*, HE*, HL*,
HN*, HR*, MR*_A, MR*_B, S*, U,
V, W, X*A, K*R_*
Соединение, разъем

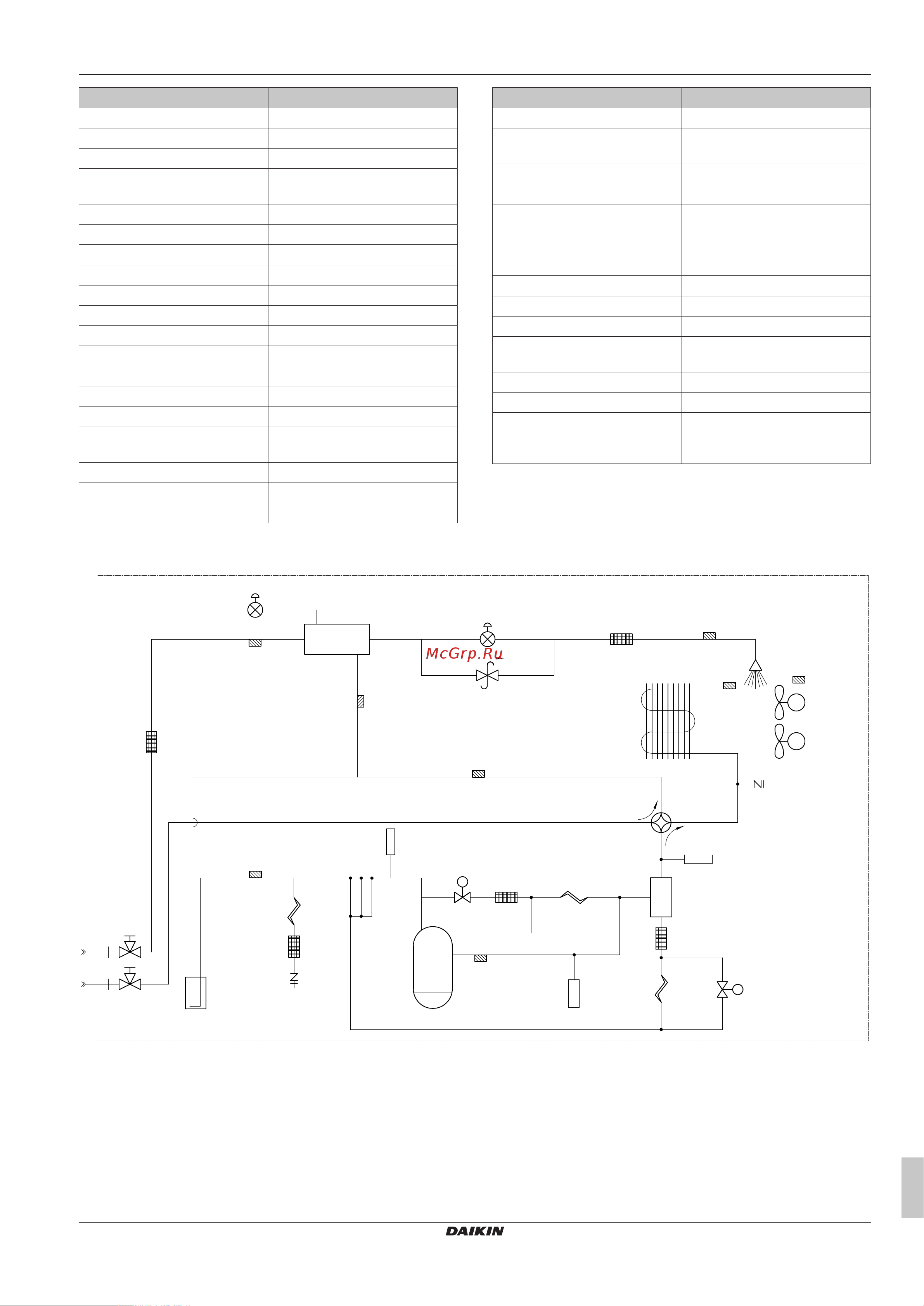

12.2 Схема трубопроводов:
Наружный блок
Категории оборудования согласно директиве PED: реле высокого давления — категория IV; компрессор — категория II;
прочее оборудование — см. параграф 4§3.
R4T
R2T
S1NPH
Y3E
Y1E
Y1S
Y3S
Y2S
M1C
S1NPL
R7T
R8T
R6T
R3T
S1PH
M1F
M2F
R5T
R1T
j
c
c
l
d
d
j
i
h
g
d
f
e
d
j
a
b
d
k
a Трубопровод жидкого хладагента по месту установки
(соединение Ø9,5 с накидными гайками)
b Трубопровод газообразного хладагента по месту
установки (соединение Ø15,9 с накидными гайками)
c Запорный вентиль (с сервисным отверстием 5/16")
d Фильтр (5×)
e Теплообменник дополнительного охлаждения
f Вентиль регулировки давления
g Теплообменник
h Сервисное отверстие (высокого давления)
i Маслоотделитель
j Капиллярная трубка (3×)
k Отверстие для техобслуживания (заправка
хладагентом)
l Накопитель
M1C Компрессор
M1F-M2F Двигатель вентилятора
R1T Термистор (воздух)
R2T Термистор (выброс)
R3T Термистор (всасывание1)
R4T Термистор (теплообменник дополнительного
охлаждения)
R5T Термистор (всасывание2)
R6T Термистор (теплообменника)
R7T Термистор (трубопровод жидкого хладагента 1)
