Daikin 3MXF68A2V1B [64/88] Монтаж

Daikin 3MXM40N2V1B [64/88] Монтаж

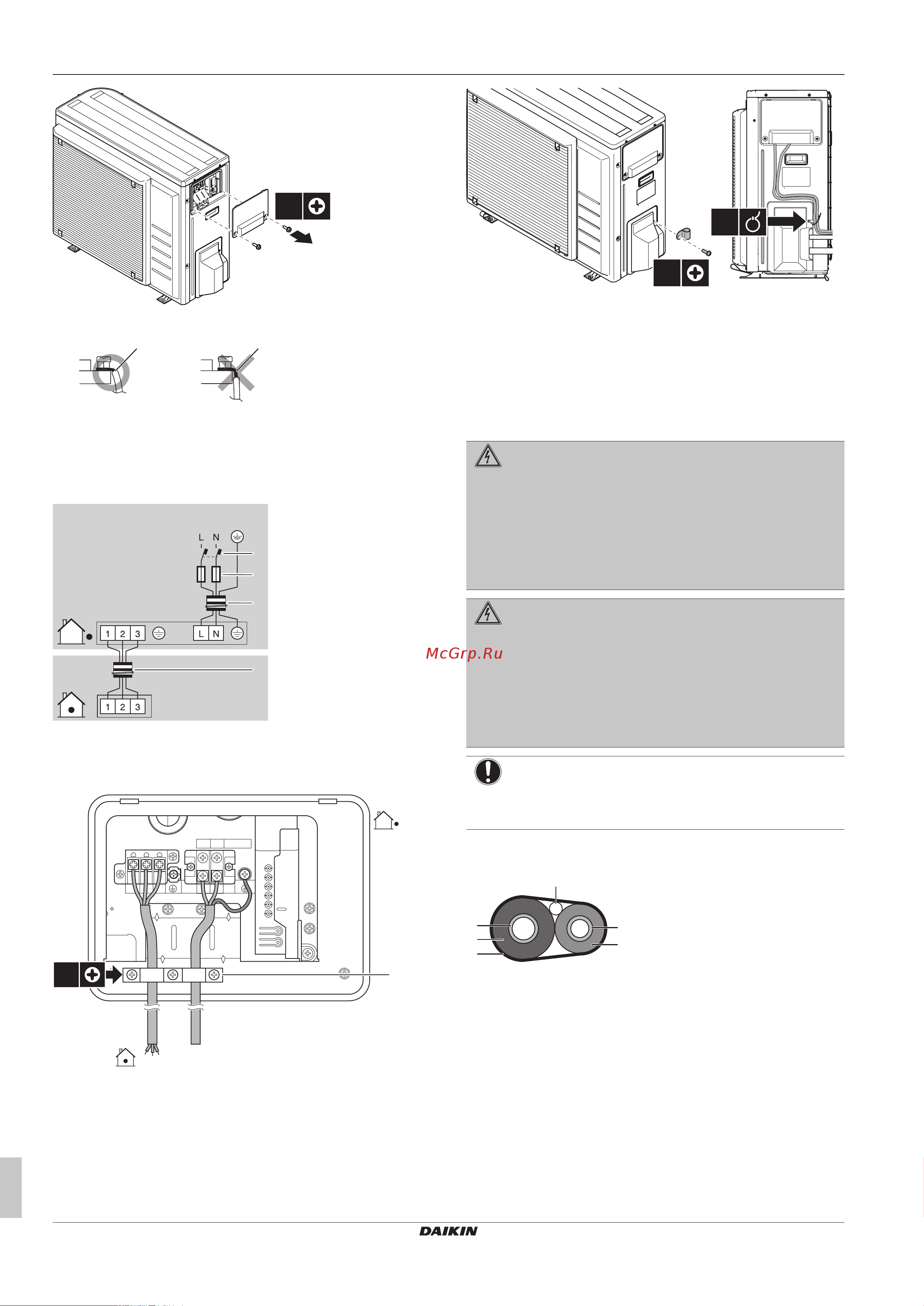

6 Монтаж
Справочное руководство для монтажника
64
3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
4P600463-1 – 2019.10
2×
28 Снимите изоляцию (20мм) с проводов.
a b
a Зачистите конец провода до этой точки
b Слишком длинный оголенный конец может привести к
поражению электрическим током или к утечке тока.
29 Подключите соединительный кабель к электропитанию
следующим образом. Чтобы не допустить натяжения,
используйте зажим проводов.
a
c
d
1N~ 50 Hz
220-240 V
b
a Соединительный кабель
b Кабель электропитания
c Предохранитель
d Автоматический выключатель защиты от замыкания на
землю
1 2 3
L N
L N PWR
12 3
3×
a
a Зажим проводов
30 Установите на место крышку распределительной коробки.
31 Дополнительно: прикрепите зажим проводов
(принадлежность) к винту на крышке трубопровода
хладагента и закрепите на нем кабели с помощью
кабельной стяжки.
1×
1×
32 Подключите к линии питания автоматический выключатель
защиты от замыкания на землю и предохранитель.
6.8 Завершение монтажа наружного
агрегата
6.8.1 Завершение монтажа наружного блока
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
▪ Проследите за тем, чтобы система была правильно
заземлена.
▪ Перед проведением обслуживания выключайте
электропитание.
▪ Установите распределительную коробку перед
включением электропитания.
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
▪ Проследите за тем, чтобы система была правильно
заземлена.
▪ Перед проведением обслуживания выключайте
электропитание.
▪ Установите сервисную крышку перед включением
электропитания.
ПРИМЕЧАНИЕ
Рекомендуется прокладывать трубопровод хладагента
между внутренним и наружным агрегатом в
воздуховоде либо оборачивать его наружной обмоткой.
1 Изолируйте и закрепите трубопровод хладагента и
соединительный кабель следующим образом:
f
b
a
e
d
c
a Газовая трубка
b Изоляция газовой линии
c Соединительный кабель
d Жидкостная линия
e Изоляция жидкостной линии
f Внешняя обмотка
2 Установите сервисную крышку.
6.8.2 Функция энергосбережения в режиме
ожидания
Энергосбережение в режиме ожидания:
▪ электропитание наружного блока отключается;
▪ внутренний блок переводится в энергосберегающий режим
ожидания.
