9 | Конфигурирование
Руководство по применению для установщика
168
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
# Код Описание
[3.5] [0-00]
[0-01]
[0-02]
[0-03]

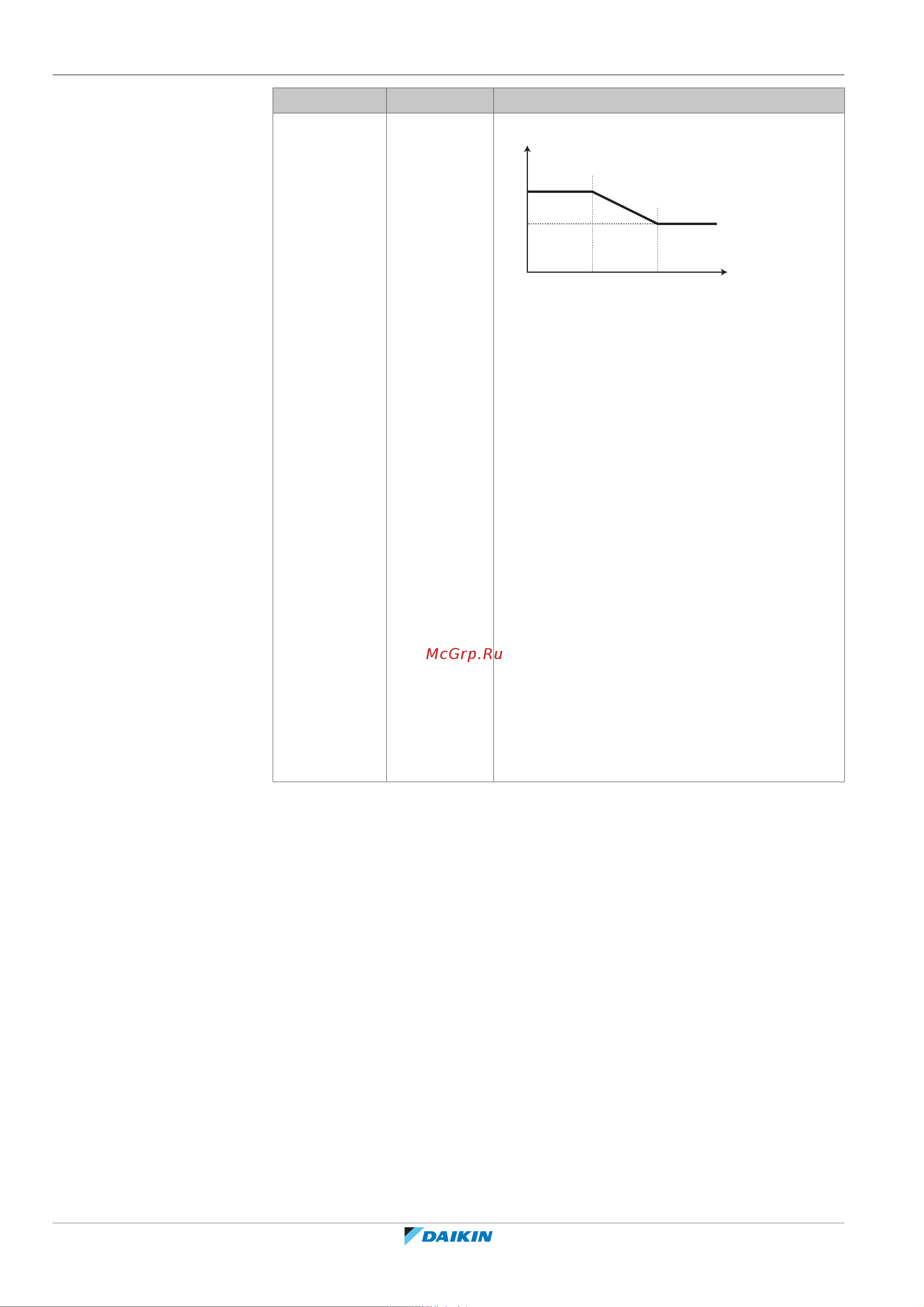

Настройка зависимого от погоды нагрева:
[0-00]
[0-01]
T
a
T
t
[0-03] [0-02]
▪ T
t
: Заданная температура воды на выходе
(дополнительная зона)
▪ T
a
: Температура снаружи
▪ [0-03]: Низкая температура наружного
воздуха. –40°C~+5°C
▪ [0-02]: Высокая температура наружного
воздуха. 10°C~25°C
▪ [0-01]: Нужная температура воды на выходе,
при наружной температуре равной или
падающей ниже низкой температуры
окружающего воздуха. [9‑05]°C~[9‑06]°C
Внимание! Данное значение должно быть
выше [0‑00], при низких температурах
снаружи требуется более теплая вода.
▪ [0-00]: Нужная температура воды на выходе,
при наружной температуре равной или
поднимающейся выше высокой температуры
окружающего воздуха. [9‑05]~min(45,
[9‑06])°C
Внимание! Данное значение должно быть
ниже [0‑01], при высоких температурах
снаружи требуется менее теплая вода.
Кривая зависимого от погоды охлаждения
Задайте зависимое от погоды охлаждение для дополнительной зоны (если
[3.4]=2):
