9 | Конфигурирование
Руководство по применению для установщика
158
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
# Код Описание
[2.6] [1-06]
[1-07]
[1-08]
[1-09]
Задайте метеозависимое охлаждение в [2.6]

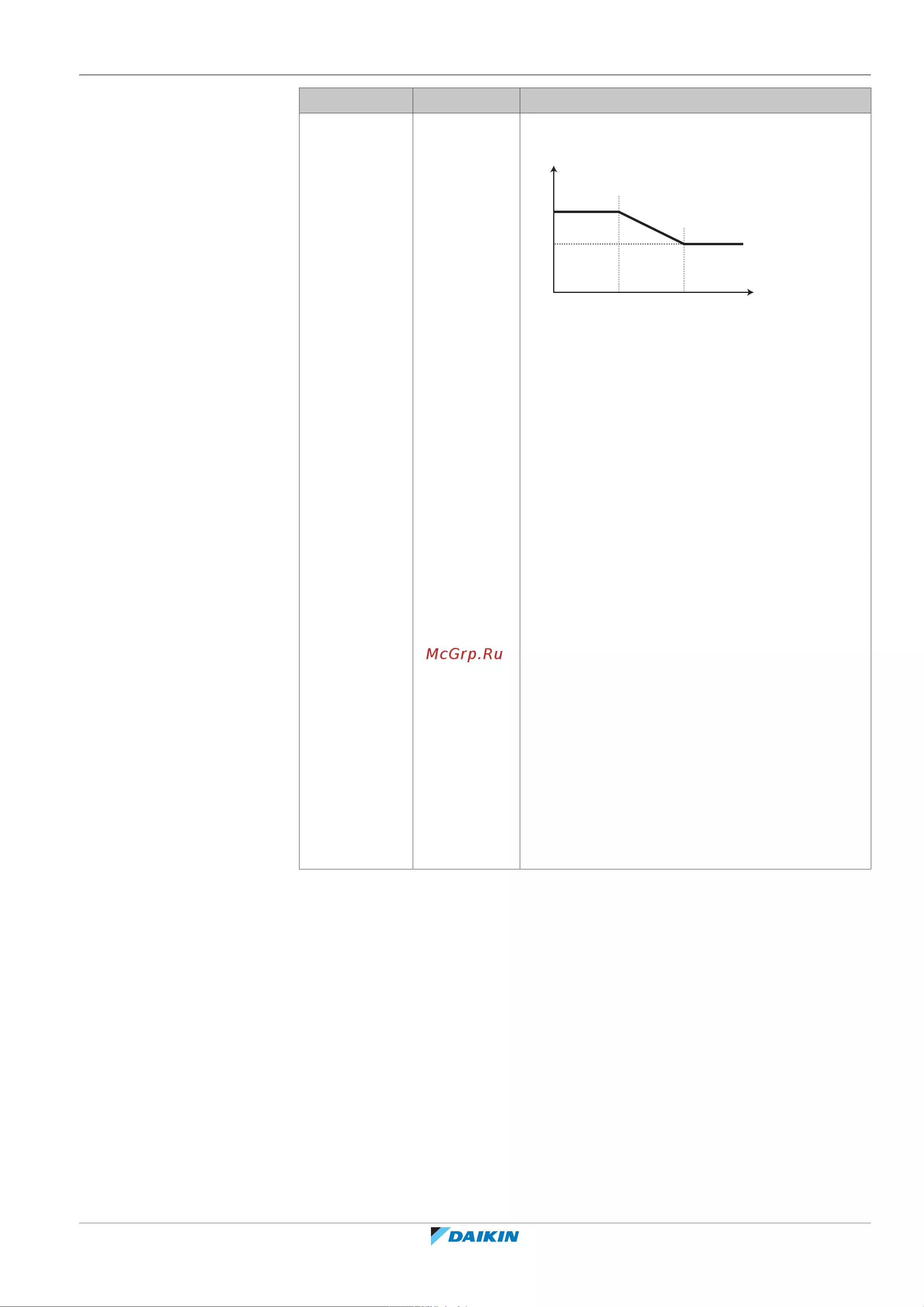

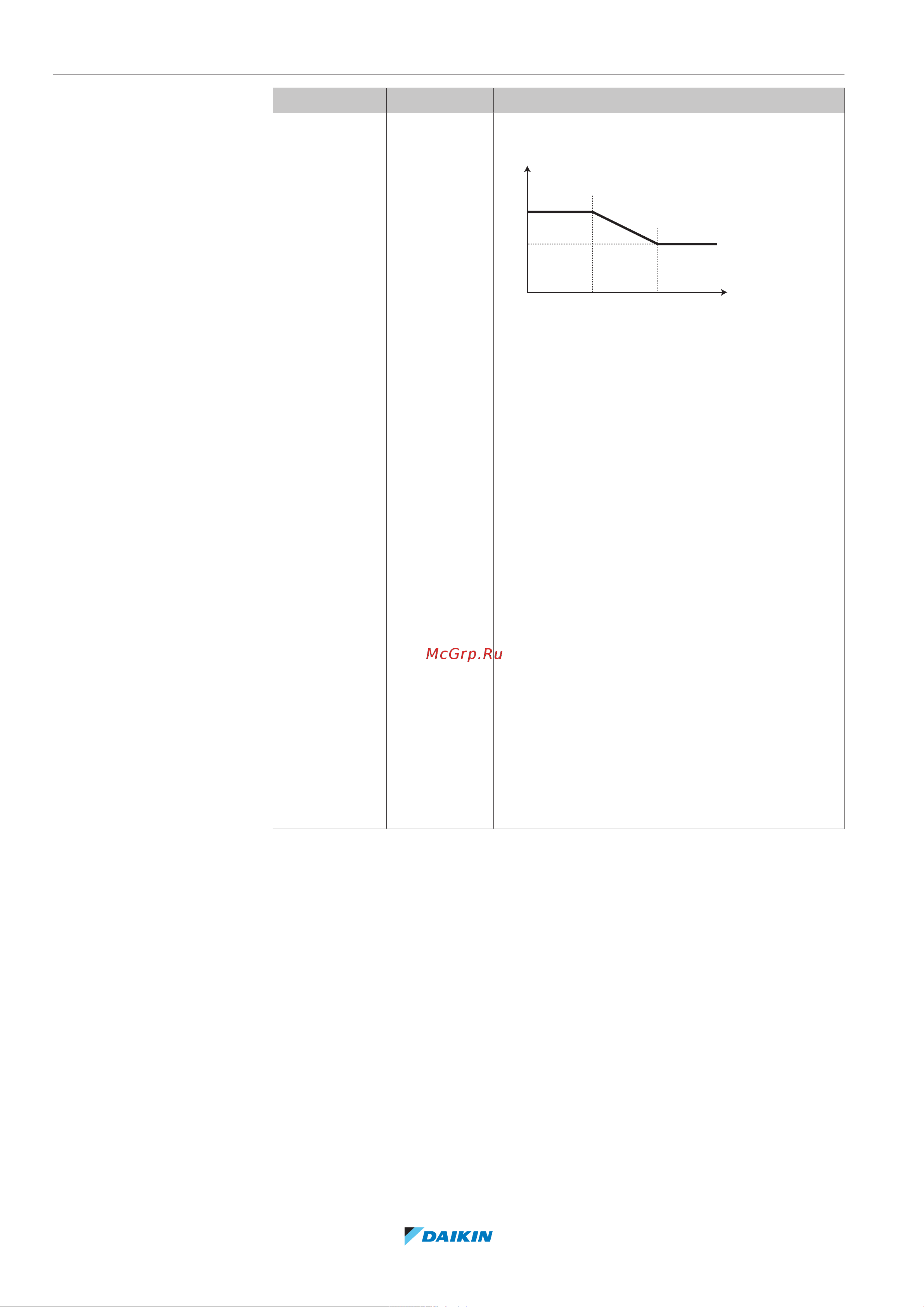

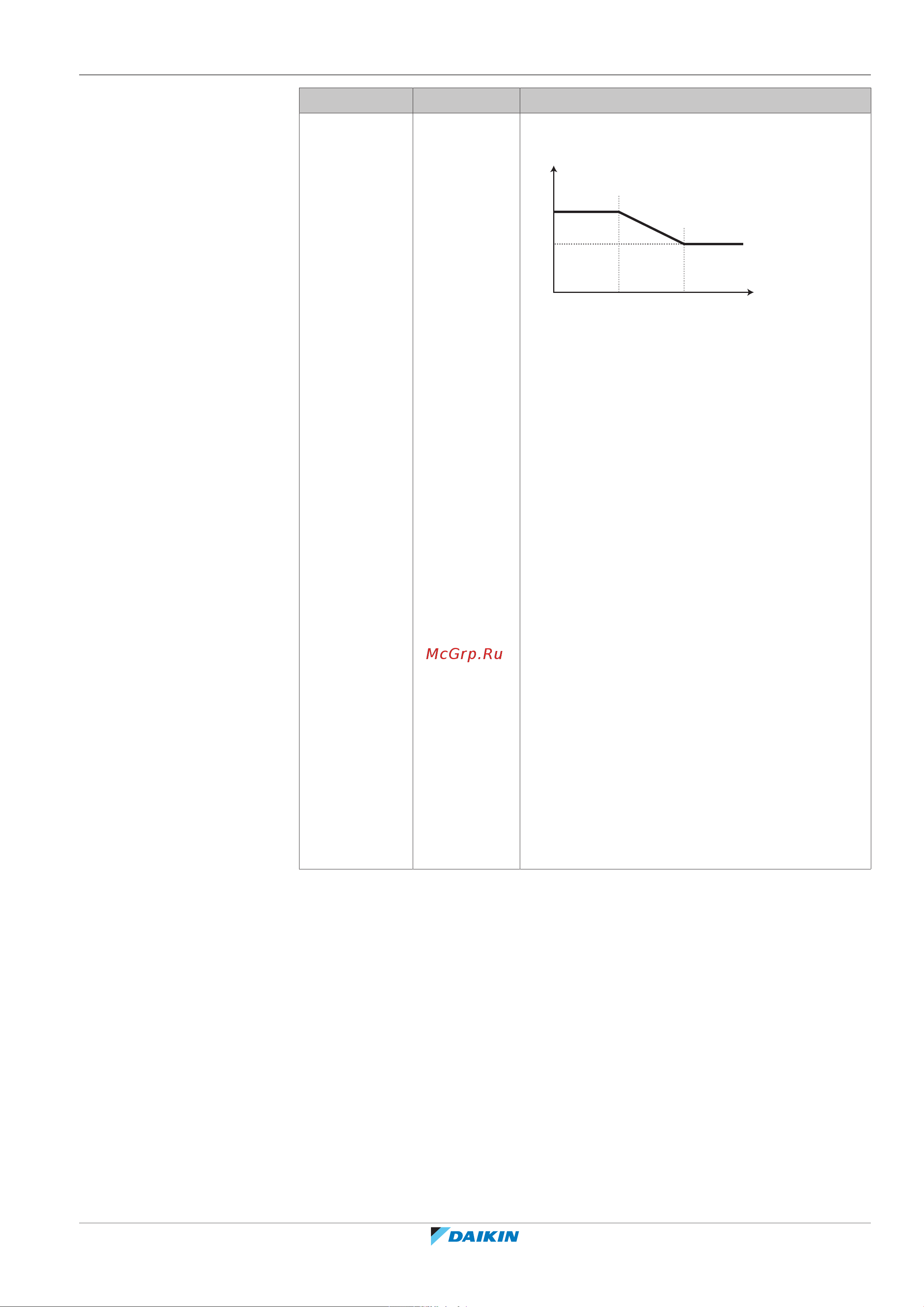

Погодозависимая кривая охлаждения:
[1-09]
[1-08]
T
a
T
t
[1-06] [1-07]
T
t
Заданная температура воды на выходе
(основная зона)
T
a
Температура снаружи
Задайте метеозависимый нагрев в [9.l] Обзор
местных настроек:
▪ [1-06]: Низкая температура наружного
воздуха. 10°C~25°C
▪ [1-07]: Высокая температура наружного
воздуха. 25°C~43°C
▪ [1-08]: Нужная температура воды на выходе,
когда наружная температура равна или
опускается ниже низкой температуры
окружающего воздуха. [9‑03]°C~[9‑02]°C
Внимание! Данное значение должно быть
выше [1‑09], при низких температурах
снаружи требуется менее холодная вода.
▪ [1-09]: Нужная температура воды на выходе,
при наружной температуре равной или
поднимающейся выше высокой температуры
окружающего воздуха. [9‑03]°C~[9-02]°C
Внимание! Данное значение должно быть
ниже [1‑08], при высоких температурах
снаружи требуется более холодная вода.
Тип отопительного прибора
Нагрев или охлаждение основной зоны может занять более длительное
время. Это зависит от:
▪ Объема воды в системе
▪ Типа нагревательных приборов в основной зоне
Настройка Тип отопительного прибора компенсирует медленную или
быструю работу системы нагрева/охлаждения во время цикла нагрева/
охлаждения. При управлении по комнатному термостату настройка Тип
отопительного прибора влияет на максимальную модуляцию нужной
температуры воды на выходе и на возможность использования
автоматического переключения охлаждения/нагрева в зависимости от
внутренней окружающей температуры.
Поэтому важно правильно задать настройку Тип отопительного прибора в
соответствии со схемой вашей системы. От нее зависит заданная разность
температур для основной зоны.
