8 | Подключение электрооборудования
Руководство по применению для установщика
119
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Модель
(электропитание)

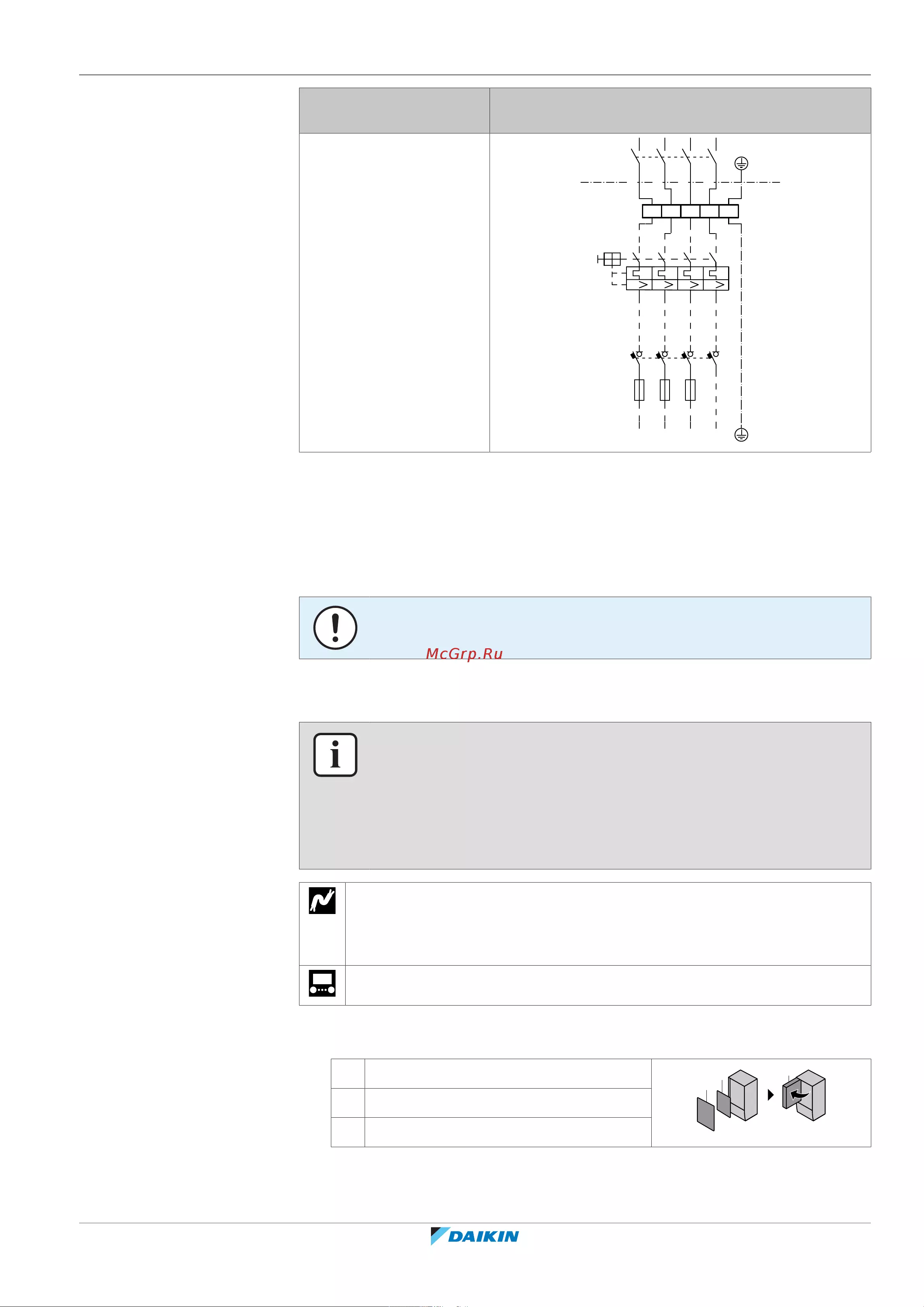

Подключение электропитания резервного
нагревателя
*9W (3N~400В)
3N~, 50 Hz
400 V AC
SWB
Q1DI
L1 L2 L3 N
1
2
3
4
5
6
7
8
F1B
II I I
X6M
2
1
K5M
4
3
6
5
14
13
BRN
GRY
BLK
BLU
F1B Предохранитель защиты от перегрузки (приобретается на месте).
Рекомендуемый предохранитель для моделей *6V и *9W: 4-полюсный; 20А;
кривая 400В; класс отключающей способности C.
K1M Контактор (в распределительной коробке)
K5M Защитный контактор (в распределительной коробке)
Q1DI Устройство защитного отключения (приобретается на месте)
SWB Распределительная коробка
X6M Клеммная колодка (приобретается на месте)
ПРИМЕЧАНИЕ
НЕ отсоединяете и не удаляйте кабель питания резервного нагревателя.
8.3.3 Подключение запорного клапана (нагрев/охлаждение)
ИНФОРМАЦИЯ
Пример использования запорного клапана. При наличии одной зоны
температуры воды на выходе и использовании теплого пола в сочетании с
конвекторами теплового насоса во избежание образования на полу конденсата
при работе в режиме охлаждения установите перед контуром теплого пола
запорный клапан. Дополнительная информация приведена в руководстве по
применению для установщика.
Провод: 2×0,75мм²
Максимальный рабочий ток: 100мА
230Вперем. тока подается с печатной платы
[2.D] Запорный клапан

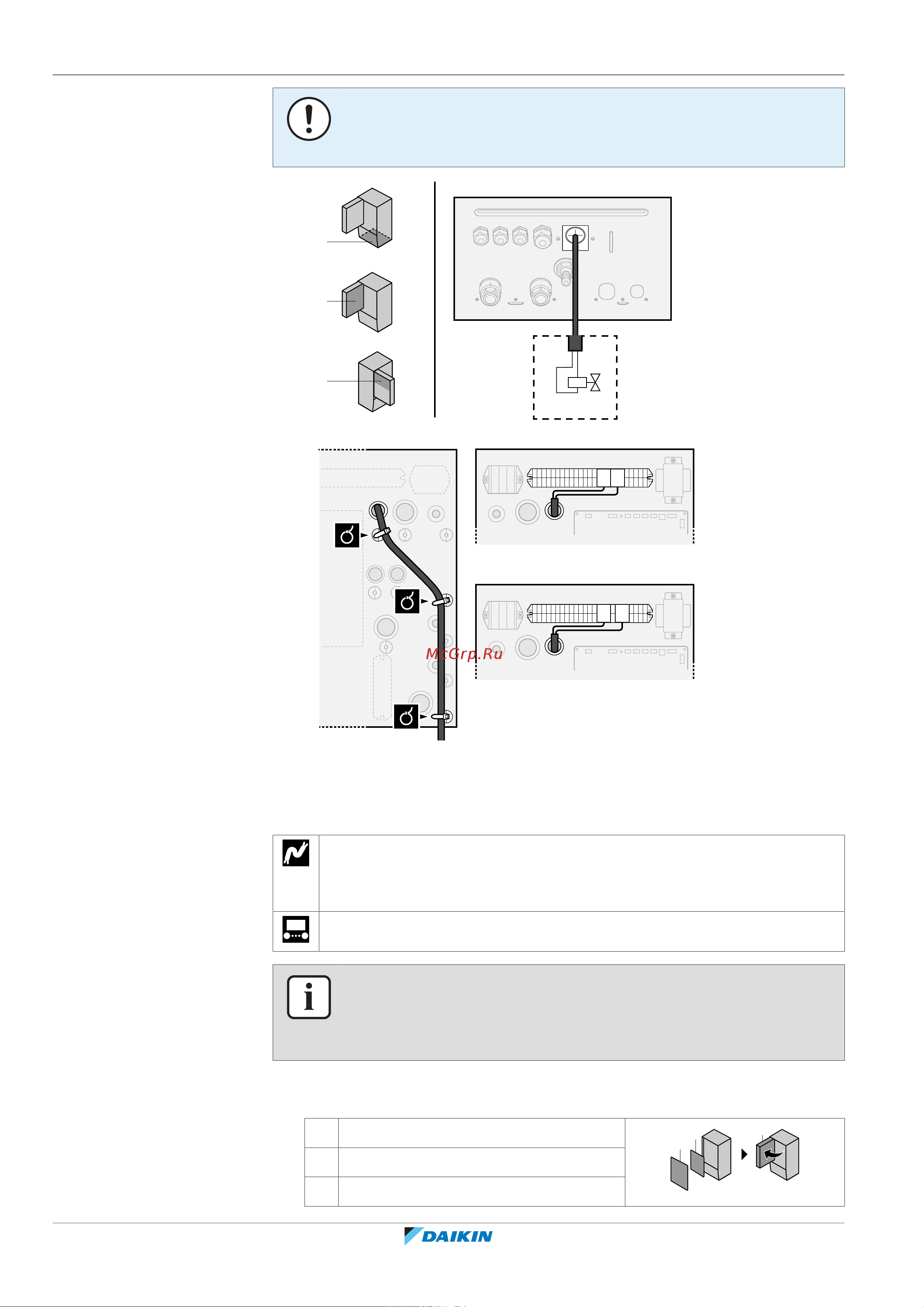

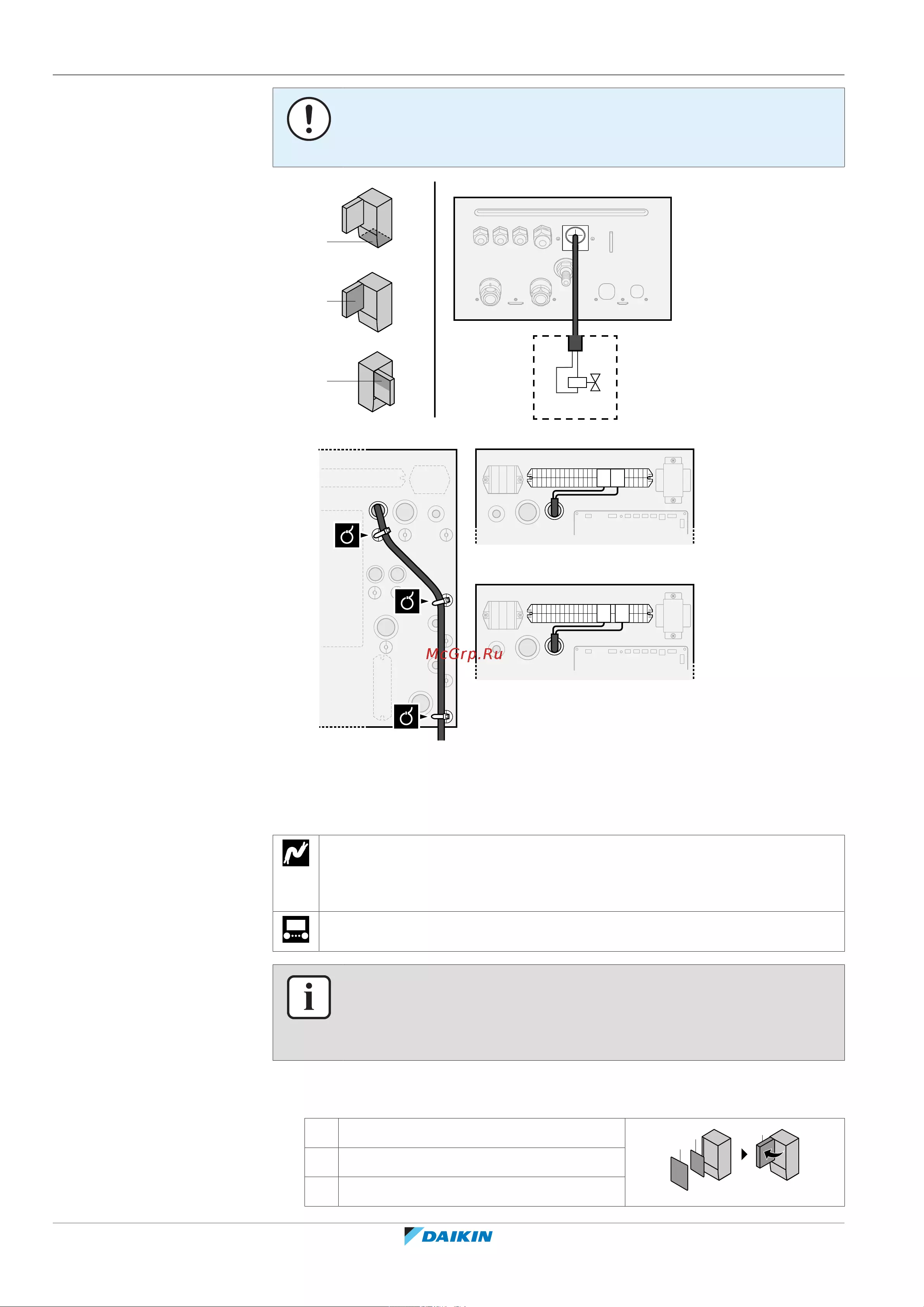

1 Снимите следующие элементы (см. раздел «6.2.5 Чтобы открыть
внутренний агрегат» [470]):
1 Лицевая панель
1
2
3
2 Крышка распределительной коробки
3 Распределительная коробка
2 Подключите кабель управления клапана к соответствующим клеммам
согласно рисунку ниже.
