![Daikin ETBX16DA9W — руководство по применению систем тепловых насосов и конвекторов [34/288]](/img/pdf.png)
Daikin ETBX16DA9W — руководство по применению систем тепловых насосов и конвекторов [34/288]
![Daikin ETBX16DA9W [34/288] Руководство по применению](/views2/1797389/page34/bg22.png)
5 | Руководство по применению
Руководство по применению для установщика
34
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
▪ Эффективность. Хотя внешний комнатный термостат отправляет только
сигналы ВКЛ/ВЫКЛ, он предназначен специально для системы теплового
насоса.
▪ Комфорт. При нагреве теплыми полами беспроводной внешний комнатный
термостат благодаря измерению влажности в помещении исключает
образование конденсата на полу в режиме охлаждения.

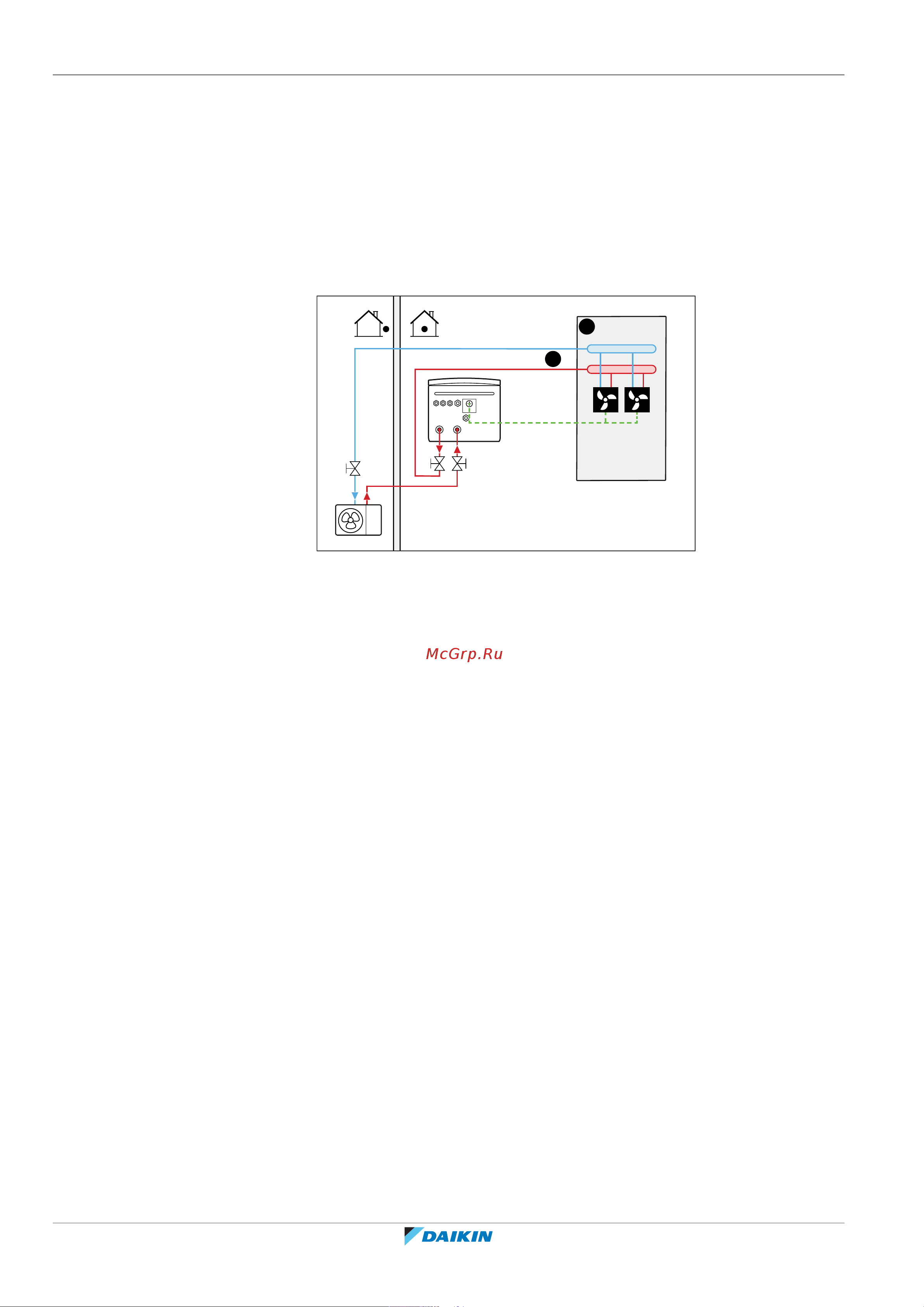

Конвекторы теплового насоса
Настройка
A
B
a
A Главная зона температуры воды на выходе
B Одно отдельное помещение
a Конвекторы тепловогонасоса (+ пульты управления)
▪ Дополнительную информацию о подключении электропроводки к агрегату
см. в разделах:
- «8.2Подключение наружного агрегата» [4101]
- «8.3Подключение внутреннего агрегата» [4109]
▪ Конвекторы теплого пола подключаются следующим образом:
- Теплая вода → Внутренний агрегат
- Холодная вода → Наружный агрегат
▪ Нужная температура в помещении задается с пульта управления
конвекторами теплового насоса. Для конвекторов теплового насоса можно
выбирать разные пульты управления и конфигурации. Дополнительную
информацию см. по адресу:
- Руководстве по монтажу конвекторов теплового насоса
- Руководстве по монтажу дополнительного оборудования для конвектора
теплового насоса
- Приложении по дополнительному оборудованию
▪ Сигнал запроса на обогрев/охлаждение помещения отправляется на один
цифровой вход внутреннего агрегата (X2M/35 и X2M/30).
▪ Сигнал режима работы в помещении отправляется на конвекторы
тепловогонасоса через один цифровой выход внутреннего агрегата (X2M/4
и X2M/3).
