![Daikin ETBX16DA9W — руководство по подключению электрооборудования для установщиков [103/288]](/img/pdf.png)
Daikin ETBX16DA9W — руководство по подключению электрооборудования для установщиков [103/288]

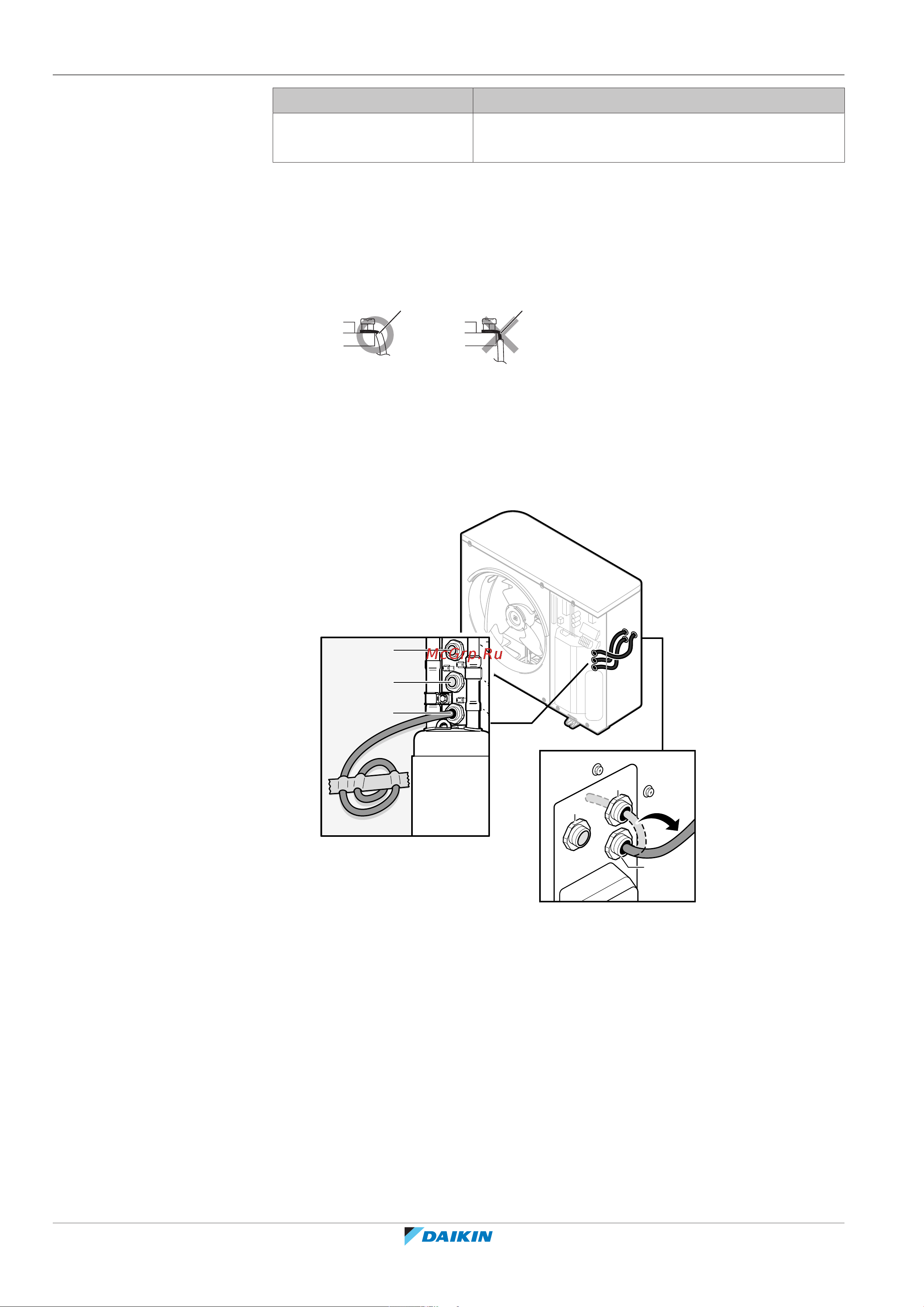

![Daikin ETBX16DA9W [103/288] Подключение электрооборудования](/views2/1797389/page103/bg67.png)
8 | Подключение электрооборудования
Руководство по применению для установщика
103
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07

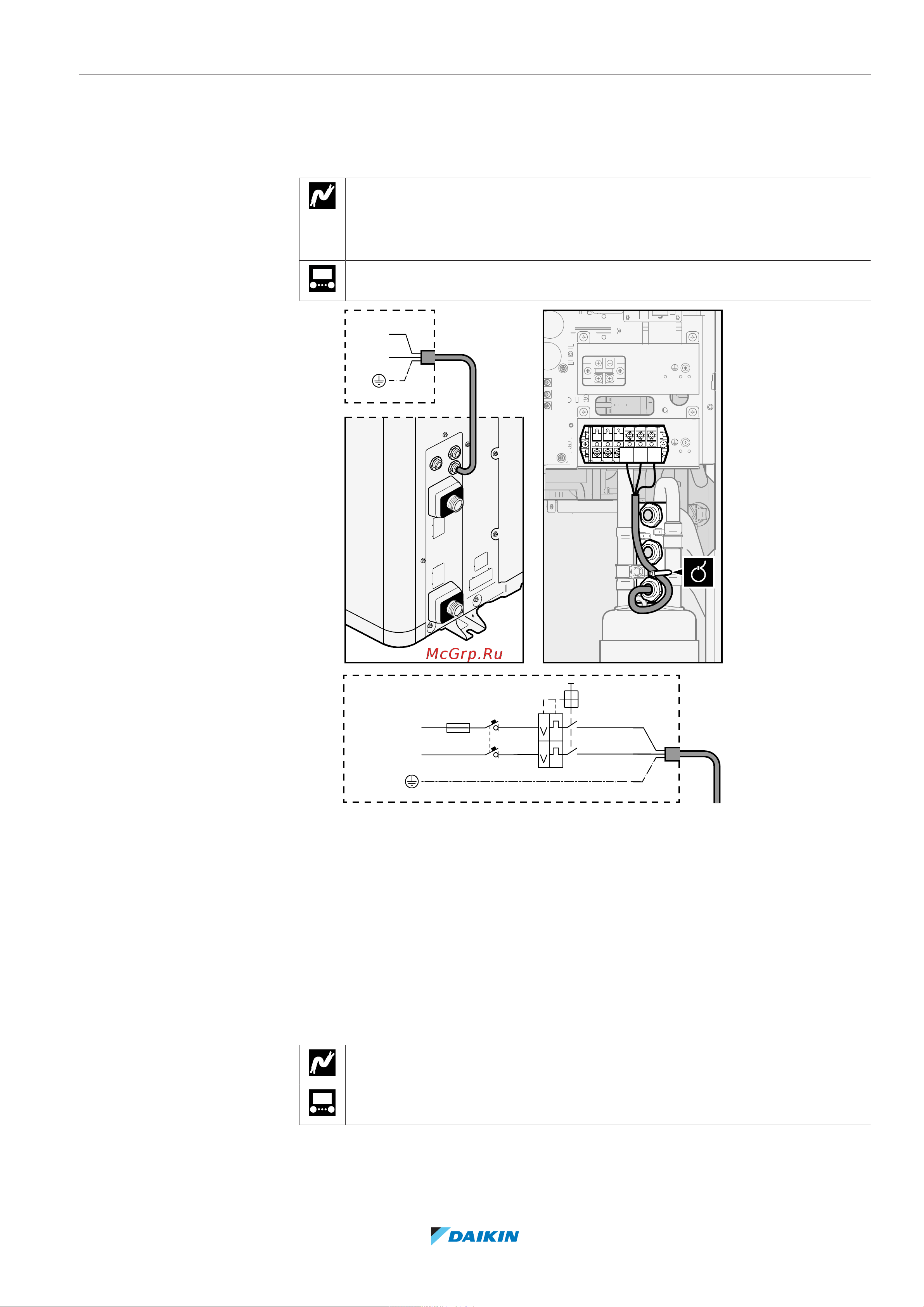

▪ Используйте кабель, уже проложенный внутри рамы на заводе-
изготовителе.
▪ Подключите провода к клеммной колодке.
▪ Закрепите кабель кабельной стяжкой.
Используйте кабель, установленный на заводе-изготовителе.
Провод: 1N+GND
Максимальный рабочий ток: см. паспортную табличку на агрегате.
—
L N PE
b
a
L
N
Q1DI
1N~,
50 Hz,
230 V AC
F1B
1
3
2
4
II
BRN
BLU
YLW/GRN
b
a
L
N
a Установленный на заводе-изготовителе кабель электропитания
b Внешняя электропроводка
F1B Предохранитель защиты от перегрузки (приобретается на месте).
Рекомендуемый предохранитель: 2‑полюсный, ток 32 A, времятоковая
характеристика C.
Q1DI Устройство защитного отключения (30мА) (приобретается на месте)

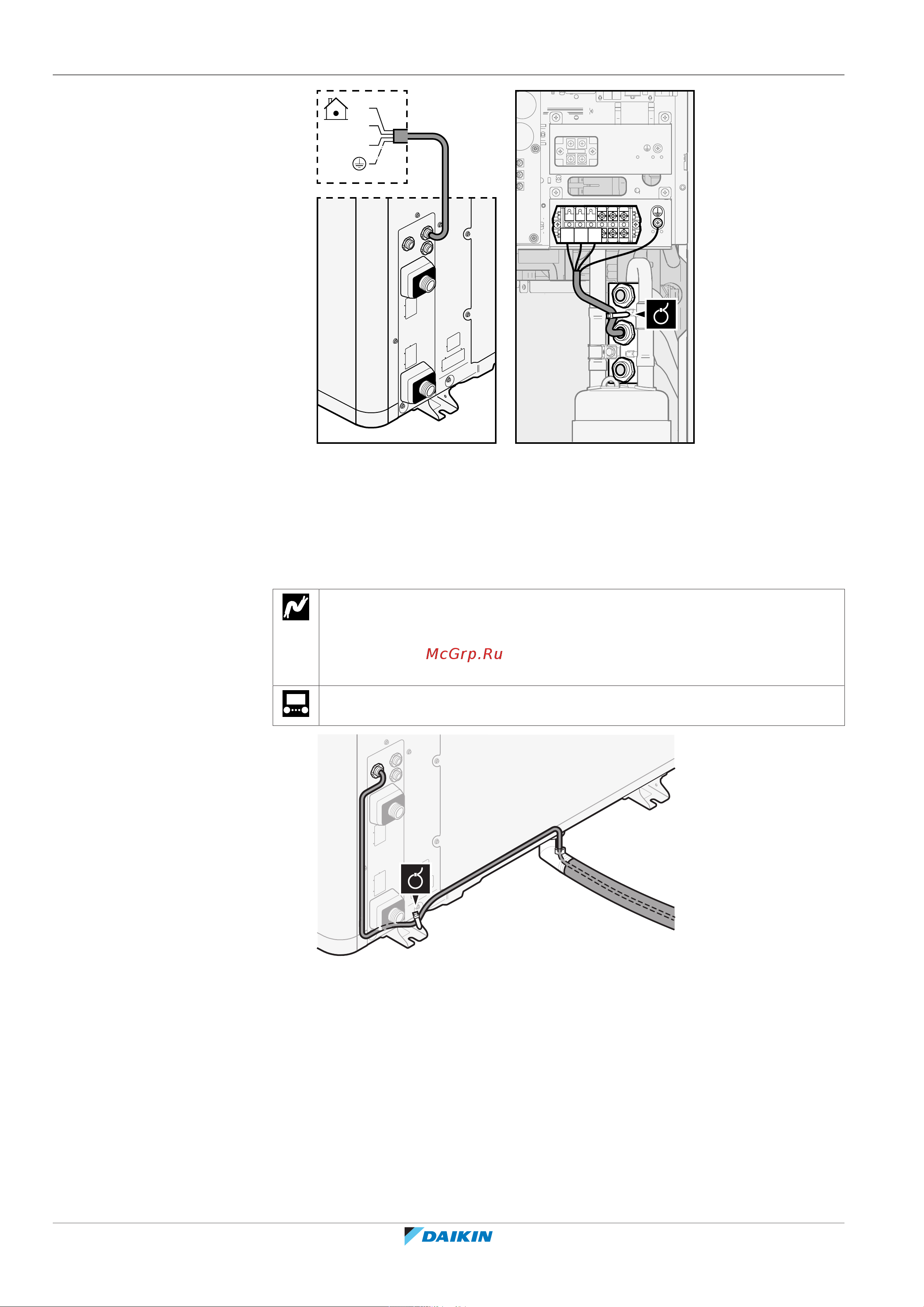

2 Соединительный кабель (внутренний агрегат↔наружный агрегат):
▪ Проложите кабель внутри рамы.
▪ Подключите провода к клеммной колодке (следите, чтобы их номера
соответствовали номерам на внутреннем агрегате) и штифту
заземления.
▪ Закрепите кабель кабельной стяжкой.
Провода: (3+GND)×1,5мм²
—
