![Daikin ETBX16DA9W [138/288] Экран уставок](/views2/1797389/page138/bg8a.png)
9 | Конфигурирование
Руководство по применению для установщика
138
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
7.1
Язык
Время/дата
Отпуск
Возможные действия на этом экране
Переход через список.
Переход к подменю/настройкам.

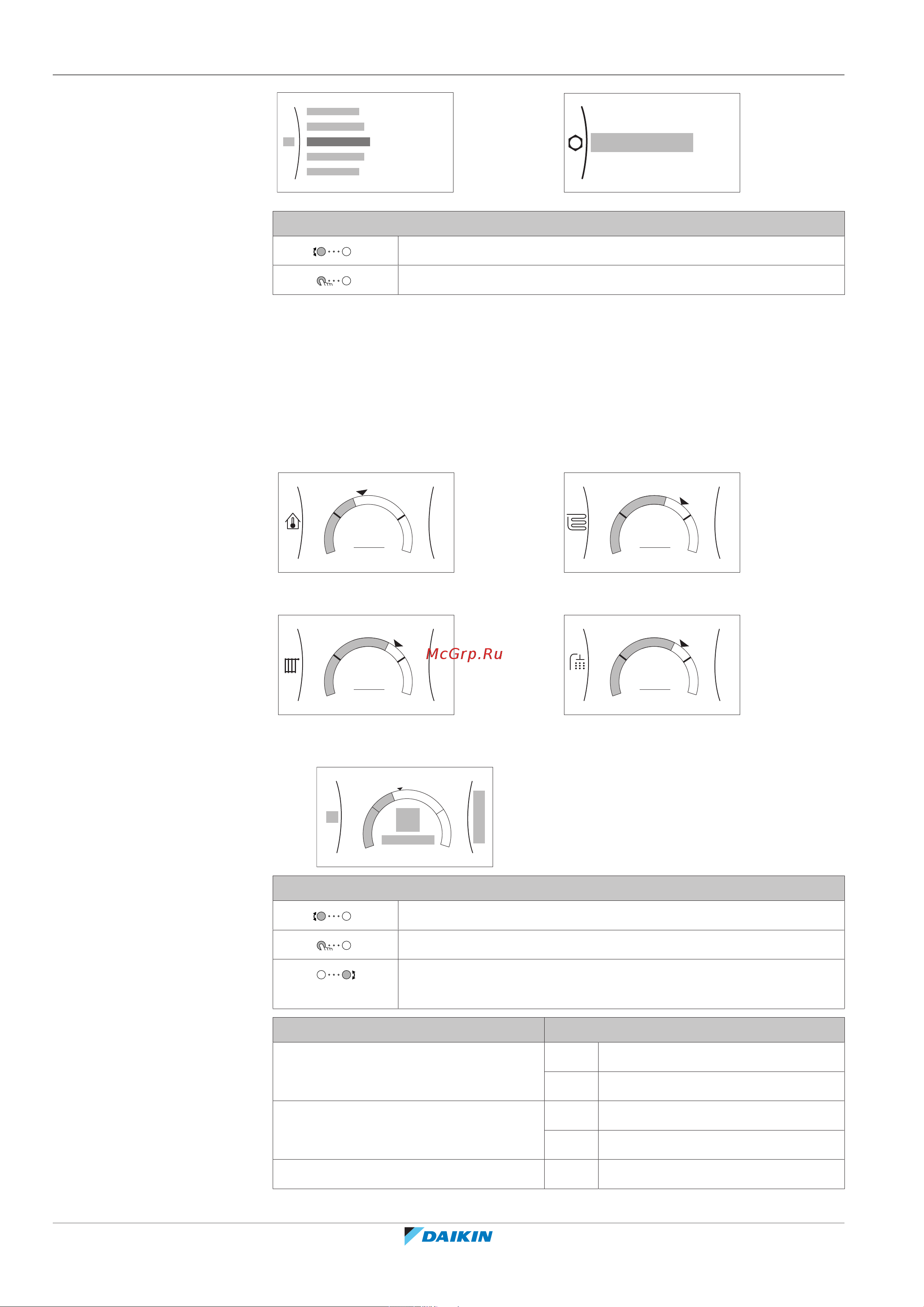

9.3.5 Экран уставок
Экран уставок отображается для экранов, описывающих компоненты системы,
которым требуется значение уставки.
Примеры
[1] Экран температуры в помещении
+
–
21°C
1
Помещение
[2] Экран главной зоны
+
–
35°C
2
Главная зона
[3] Экран дополнительной зоны
+
–
45°C
3
Дополнительная зона
[5] Экран температуры в резервуаре
+
–
50°C
5
Бак ГВС
Объяснение
a1
d
+
–
d
e
d
e
c
a2
b1
b2
Возможные действия на этом экране
Переход через список подменю.
Переход в подменю.
Регулировка и автоматическое применение требуемой
температуры.
Позиция Описание
Минимальный предел температуры a1 Фиксируется агрегатом
a2 Ограничивается установщиком
Максимальный предел
температуры
b1 Фиксируется агрегатом
b2 Ограничивается установщиком
Текущая температура c Измеряется агрегатом
