![Daikin ETBX16DA9W [176/288] Конфигурирование](/views2/1797389/page176/bgb0.png)
9 | Конфигурирование
Руководство по применению для установщика
176
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
# Код Описание

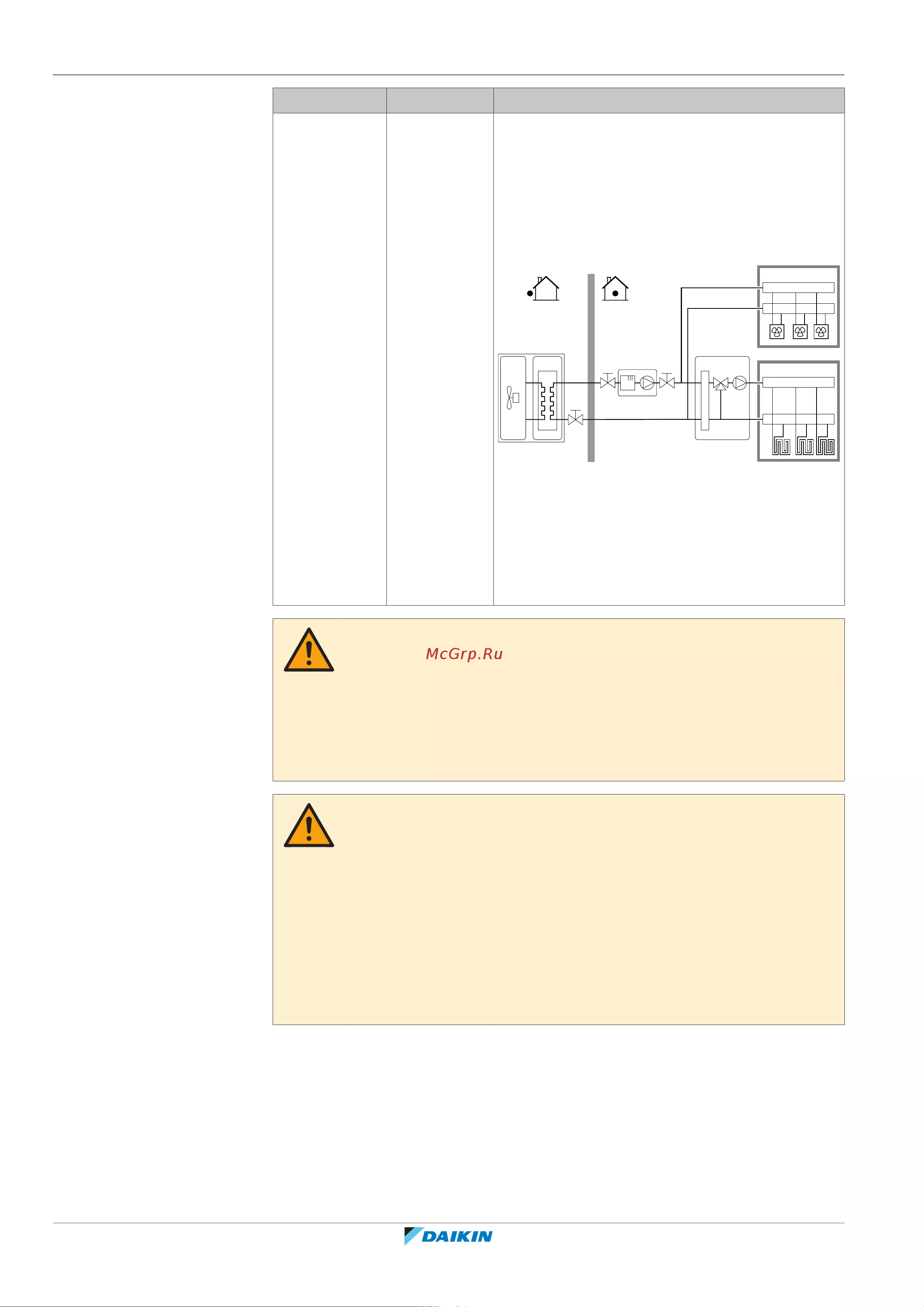

[4.4] [7‑02] ▪ 1: Две зоны
Две зоны температуры воды на выходе.
Основная зона температуры воды на выходе
состоит из нагревательных приборов с более
высокой нагрузкой и станции смешивания
для получения требуемой температуры воды
на выходе. При нагреве:
b
c
a
a Дополнительная зона температуры воды на
выходе: самая высокая температура
b Основная зона температуры воды на выходе:
самая низкая температура
c Станция смешивания
ПРЕДОСТЕРЕЖЕНИЕ
Если НЕ выполнить конфигурирование следующим образом, то это может
привести к повреждению нагревательных приборов. Если имеются 2 зоны,
важно, чтобы в режиме нагрева:
▪ зона с самой низкой температурой воды была сконфигурирована в качестве
основной, а
▪ зона с самой высокой температурой воды— в качестве дополнительной.
ПРЕДОСТЕРЕЖЕНИЕ
Если имеются две зоны и типы нагревательных приборов сконфигурированы
неправильно, вода высокой температуры может быть направлена к
низкотемпературному нагревательному прибору (нагрев полов). Во избежание
этого:
▪ Установите аквастатный/термостатический клапан, чтобы избежать слишком
высоких температур в направлении низкотемпературного нагревательного
прибора.
▪ Обязательно задайте типы нагревательных приборов для основной зоны
[2.7] и для дополнительной зоны [3.7] правильно в соответствии с
подключенным нагревательным прибором.

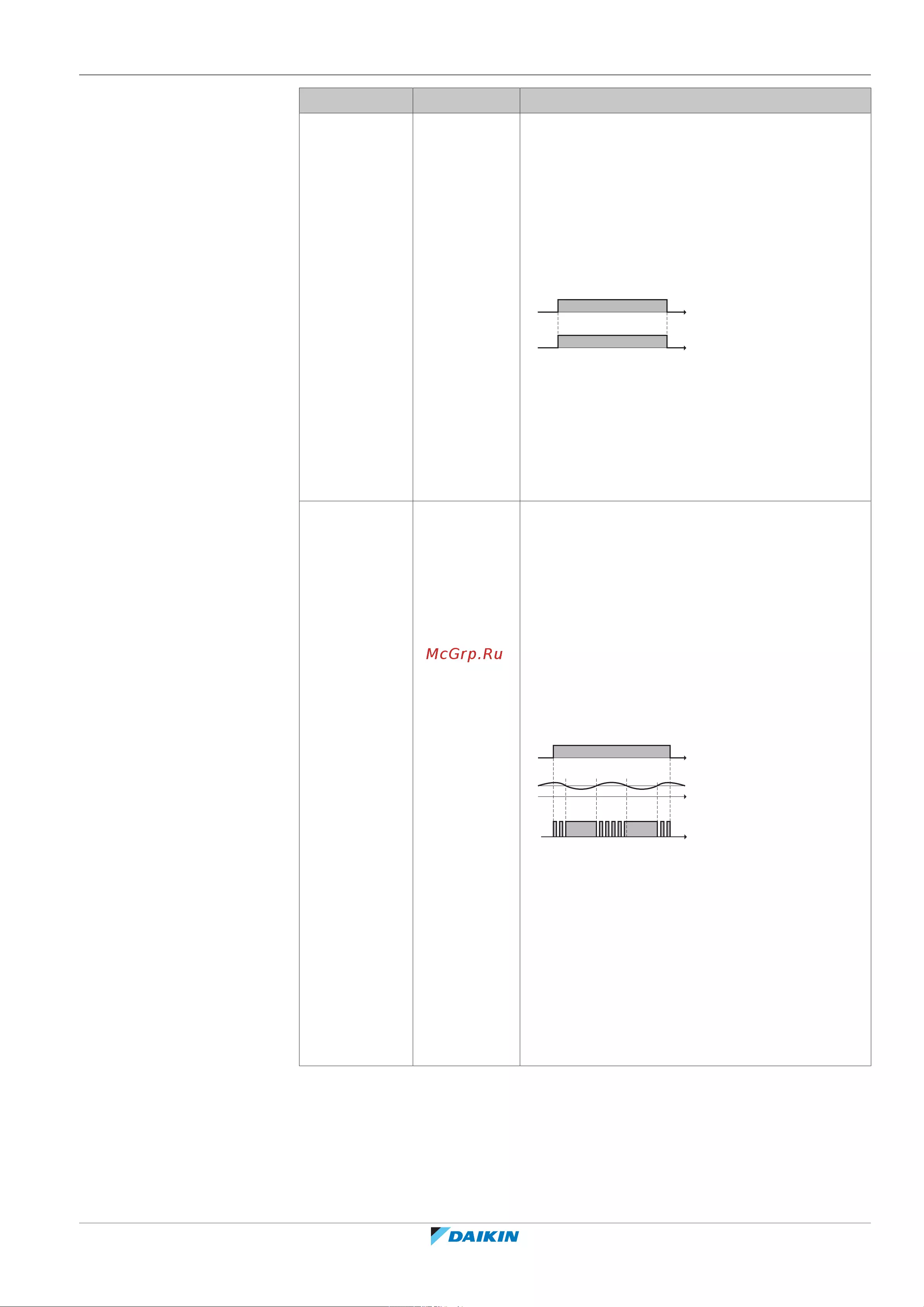

Режим работы насоса
При выключении нагрева/охлаждения помещения насос всегда выключается.
При включении нагрева/охлаждения помещения следует выбрать один из
следующих режимов работы:
