Daikin ETBX16DA9W — руководство по монтажу наружного блока для систем отопления и охлаждения [66/288]
![Daikin ETBX16DA9W [66/288] Монтаж агрегата](/views2/1797389/page66/bg42.png)
6 | Монтаж агрегата
Руководство по применению для установщика
66
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07

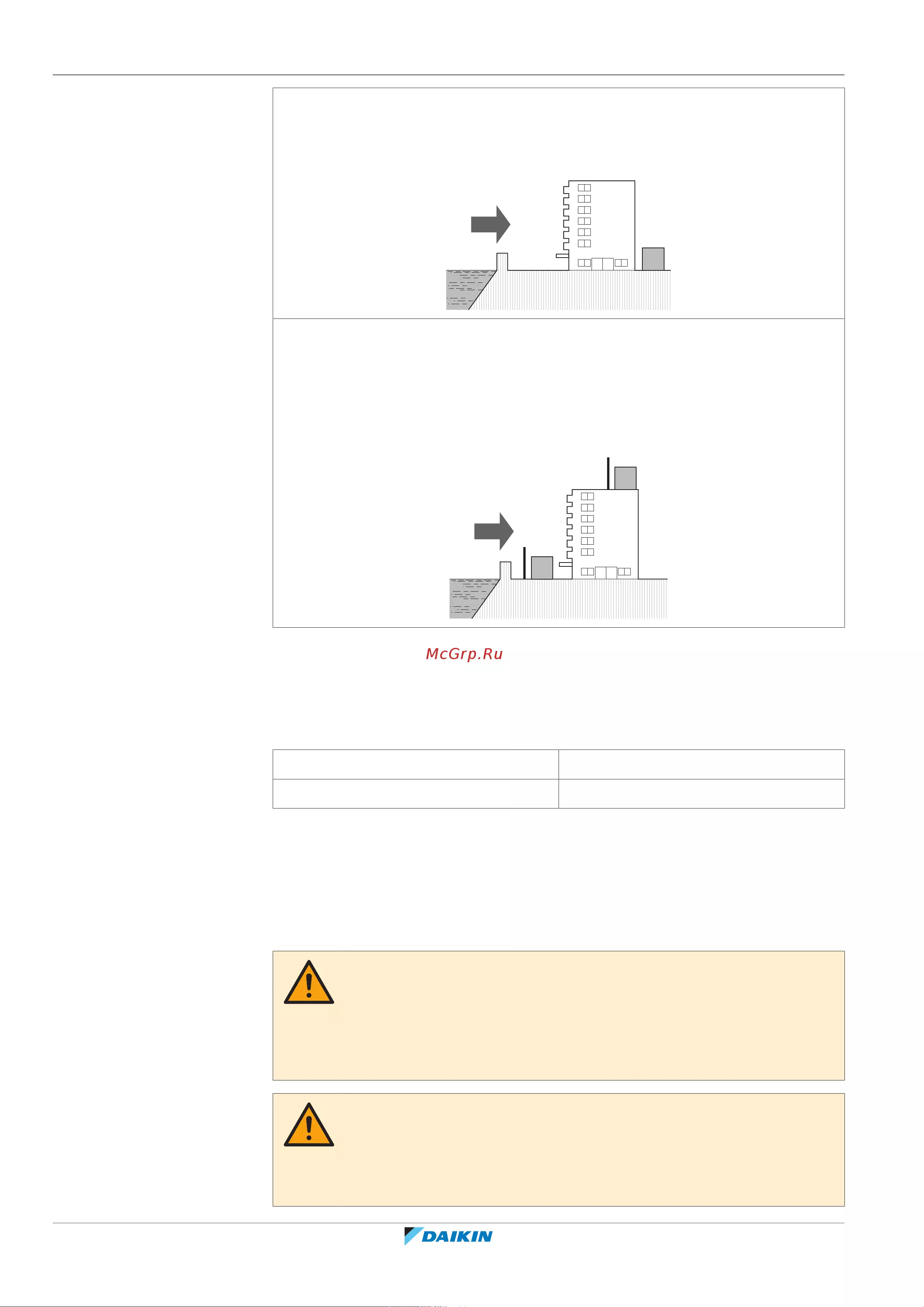

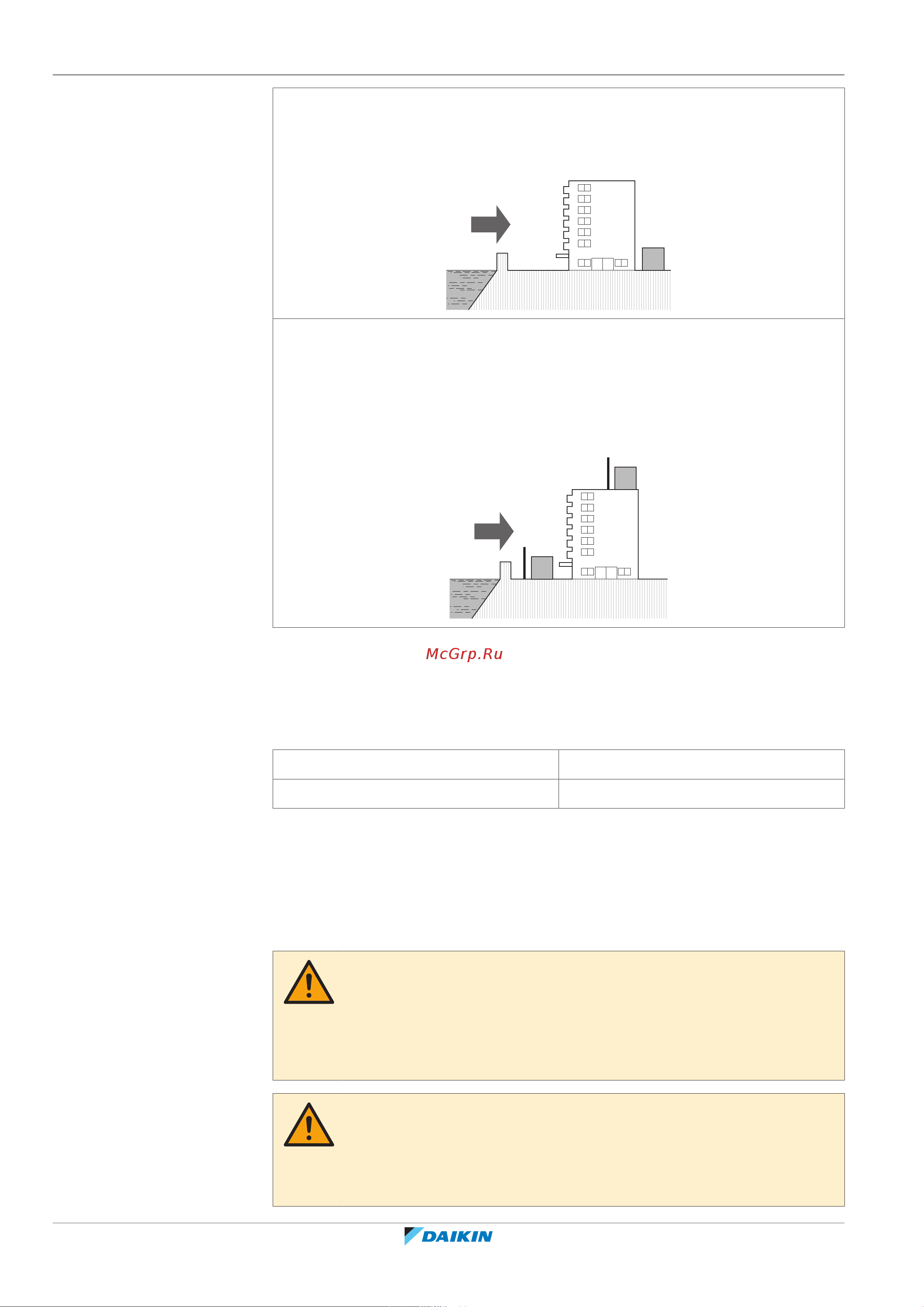

Наружный блок устанавливается там, где он не подвергается прямому
воздействию морского ветра.
Пример: за зданием.
b
c
a
Если наружный блок подвергается прямому воздействию морского ветра,
необходимо смонтировать ветрогаситель.
▪ Высота ветрогасителя≥1,5×высоты наружного блока
▪ Ветрогаситель устанавливается таким образом, чтобы осталось свободное
место для техобслуживания.
a
b
c
d
c
d
a Морской ветер
b Здание
c Наружный блок
d Ветрогаситель
Наружный агрегат предназначен для монтажа только вне помещений и при
следующих температурах снаружи:
Режим охлаждения 10~43°C
Режим нагрева –28~35°C
Специальные требования для R32
Наружный агрегат содержит внутренний контур хладагента (R32), но НЕ
снабжен прокладываемыми по месту трубопроводами хладагента или
средствами заправки хладагента.
Соблюдайте следующие требования и меры предосторожности:
ПРЕДУПРЕЖДЕНИЕ
▪ ЗАПРЕЩАЕТСЯ проделывать отверстия и подвергать воздействую огня.
▪ Любые действия по ускорению разморозки или чистке оборудования,
помимо рекомендованных изготовителем, НЕ допускаются.
▪ Учтите, что хладагент R32 запаха НЕ имеет.
ПРЕДУПРЕЖДЕНИЕ
Оборудование должно храниться в исключающем возможность механических
повреждений помещении с надлежащей вентиляцией без непрерывно
работающих источников воспламенения (например, открытый огонь,
работающее газовое устройство или электронагреватель).
Содержание
- Руководство по применению для установщика p.1
- Daikin altherma 3 h ht w p.1
- Информация о документации 14 p.2
- Информация о блоке 17 p.2
- Содержание p.2
- Руководство по применению для установщика p.2
- Руководство по применению 30 p.2
- Общая техника безопасности 6 p.2
- Монтаж агрегата 64 p.2
- Информация об агрегатах и дополнительном оборудовании 23 p.2
- Содержание p.3
- Подключение электрооборудования 97 p.3
- Монтаж трубопроводов 83 p.3
- Конфигурирование 128 p.3
- Утилизация 256 p.4
- Техническое и иное обслуживание 235 p.4
- Содержание p.4
- Пусконаладка 223 p.4
- Передача потребителю 234 p.4
- Возможные неисправности и способы их устранения 242 p.4
- Технические данные 258 p.5
- Таблица местных настроек 277 p.5
- Содержание p.5
- Глоссарий 276 p.5
- Общая техника безопасности p.6
- Информация о документации p.6
- Значение предупреждений и символов p.6
- В этой главе p.6
- Перед выполнением любых работ по техническому и иному обслуживанию ознакомьтесь с содержанием руководства по техобслуживанию p.7
- Опасно риск ожогов p.7
- Общие требования p.7
- Общая техника безопасности p.7
- Информация p.7
- Если возникли сомнения по поводу установки или эксплуатации блока обратитесь к продавцу оборудования p.7
- Дополнительную информацию см в справочном руководстве для монтажника и пользователя p.7
- Для установщика p.7
- Символ пояснения p.7
- Примечание p.7
- Прежде чем приступать к установке оборудования ознакомьтесь с содержанием руководства по монтажу и эксплуатации а также с инструкциями по прокладке электропроводки p.7
- Предупреждение p.7
- Предостережение p.7
- Общая техника безопасности p.8
- Место установки p.8
- Разбавитель для краски или бензин суспензии углеродного волокна или воспламеняемой пыли p.9
- Примечание p.9
- Предупреждение p.9
- Опасно взрывоопасно p.9
- Общая техника безопасности p.9
- Кислоты коррозия медных труб и мест пайки может привести к утечке хладагента p.9
- Если применимо дополнительные сведения см в руководстве по монтажу или в справочном руководстве для монтажника p.9
- Где существует риск возгорания вследствие утечки горючих газов например p.9
- Где выделяются коррозионные испарения например пары серной p.9
- Хладагент p.9
- Общая техника безопасности p.10
- Электрическая система p.11
- Солевой раствор p.11
- Примечание p.11
- Предупреждение p.11
- Опасно риск поражения электрическим током p.11
- Общая техника безопасности p.11
- Если применимо дополнительные сведения см в руководстве по монтажу или в справочном руководстве для монтажника p.11
- Если применимо дополнительные сведения см в инструкции по монтажу или в руководстве по применению для монтажника p.11
- Вода p.11
- Примечание p.12
- Предупреждение p.12
- Предостережение p.12
- Общая техника безопасности p.12
- Во избежание помех силовые кабели следует прокладывать не ближе 1 м от телевизоров или радиоприемников в зависимости от длин радиоволн расстояние в 1 м может оказаться недостаточным p.13
- Примечание p.13
- Предупреждение p.13
- Общая техника безопасности p.13
- Информация о настоящем документе p.14
- Информация о документации p.14
- В этой главе p.14
- Общий обзор руководства по применению для установщика p.15
- Информация о документации p.15
- Информация о документации p.16
- Перемещение наружного агрегата p.17
- Обзор информация о блоке p.17
- Наружный блок p.17
- Информация о блоке p.17
- В этой главе p.17
- Информация о блоке p.18
- Информация о блоке p.19
- Чтобы распаковать наружный агрегат p.19
- Информация о блоке p.20
- Для снятия аксессуаров с наружного агрегата p.20
- Чтобы распаковать внутренний агрегат p.21
- Снятие аксессуаров с внутреннего блока p.21
- Примечание p.21
- Некоторые принадлежности расположены внутри агрегата чтобы открыть агрегат см раздел 6 чтобы открыть внутренний агрегат 4 70 p.21
- Информация о блоке p.21
- Внутренний блок p.21
- Информация о блоке p.22
- Информация об агрегатах и дополнительном p.23
- Информация об агрегатах и p.23
- Идентификация p.23
- Идентификационная табличка наружный блок p.23
- Дополнительном оборудовании p.23
- В этой главе p.23
- Оборудовании p.23
- Обзор информация об агрегатах и дополнительном оборудовании p.23
- Обзор информация об агрегатах и дополнительном p.23
- Информация об агрегатах и дополнительном оборудовании p.23
- Оборудовании p.24
- Комбинации агрегатов и дополнительного оборудования p.24
- Информация об агрегатах и дополнительном p.24
- Идентификационная табличка внутренний блок p.24
- Возможные комбинации внутреннего агрегата и наружного агрегата p.24
- Потребления p.25
- Оборудовании p.25
- Информация об агрегатах и дополнительном p.25
- Возможные комбинации внутреннего агрегата и резервуара горячей воды бытового потребления p.25
- Возможные комбинации внутреннего агрегата и резервуара горячей воды бытового p.25
- Возможные опции для наружного агрегата p.26
- Возможные опции для внутреннего агрегата p.26
- Оборудовании p.26
- Информация об агрегатах и дополнительном p.26
- Оборудовании p.27
- Информация об агрегатах и дополнительном p.27
- Оборудовании p.28
- Информация об агрегатах и дополнительном p.28
- Оборудовании p.29
- Информация об агрегатах и дополнительном p.29
- Руководство по применению p.30
- Обзор руководство по применению p.30
- В этой главе p.30
- Настройка p.31
- Какова их расчетная температура воды на выходе p.31
- Какие типы нагревательных приборов используются в каждом помещении и p.31
- Информация p.31
- Выяснив требования к отоплению охлаждению помещения мы рекомендуем выбрать следующие настройки системы p.31
- Теплые полы или радиаторы проводной комнатный термостат p.31
- Теплового насоса p.31
- Сколько помещений отапливаются или охлаждаются системой p.31
- Система теплового насоса подает воду к нагревательным приборам в одном или нескольких помещениях p.31
- Руководство по применению p.31
- Примечание p.31
- Поскольку система предлагает гибкие решения для управления температурой в каждом помещении необходимо прежде всего ответить на следующие вопросы p.31
- Одно помещение p.31
- Настройка системы обогрева охлаждения помещения p.31
- Руководство по применению p.32
- Руководство по применению p.33
- Руководство по применению p.34
- Руководство по применению p.35
- Руководство по применению p.36
- Руководство по применению p.37
- Несколько помещений одна зона температуры воды на выходе p.37
- Руководство по применению p.38
- Руководство по применению p.39
- Руководство по применению p.40
- Руководство по применению p.41
- Руководство по применению p.42
- Несколько помещений две зоны температуры воды на выходе p.42
- Руководство по применению p.43
- Руководство по применению p.44
- Руководство по применению p.45
- Помещения p.45
- Настройка вспомогательного источника тепла для обогрева p.45
- Руководство по применению p.46
- Источника тепла p.47
- Вспомогательный контакт может быть следующим p.47
- Возможно только при управлении внешним комнатным термостатом и при p.47
- Установка соедините следующую проводку на месте p.47
- Во избежание замерзания трубопроводов с водой у вспомогательного газового водонагревателя должна быть фиксированная уставка температуры 55 c или погодозависимая уставка p.47
- Установите использование двухвариантной системы в качестве внешнего p.47
- Установите двухвариантную температуру и гистерезис p.47
- Уставка у вспомогательного газового водонагревателя p.47
- Термостат наружной температуры p.47
- С интерфейса пользователя мастер настройки конфигурации p.47
- Ручной контакт p.47
- Руководство по применению p.47
- Примечание p.47
- Переключение на внешний источник тепла сигналом вспомогательного контакта p.47
- Наличии одной зоны температуры воды на выходе см 5 настройка системы обогрева охлаждения помещения 4 31 p.47
- Конфигурирование p.47
- Контакт переключения тарифа на электричество p.47
- Люди воспринимают воду как горячую когда ее температура составляет 40 c поэтому потребление гвбп всегда выражается как эквивалент объема горячей воды при 40 c в то же время в резервуаре гвбп можно установить более высокую температуру воды например 53 c после чего смешать с холодной водой например 15 c p.48
- Выбор объема и нужной температуры для резервуара гвбп состоит из следующего 1 определение потребления гвбп эквивалентное объему горячей воды при температуре 40 c p.48
- Выбор объема и нужной температуры для резервуара гвбп p.48
- Схема системы отдельный резервуар гвбп p.48
- Руководство по применению p.48
- Определение объема и нужной температуры для резервуара гвбп p.48
- Настройка резервуара горячей воды бытового потребления p.48
- Руководство по применению p.49
- Руководство по применению p.50
- Настройка и конфигурация резервуар гвбп p.50
- Руководство по применению p.51
- Насос гвбп для быстрого нагрева воды p.51
- Руководство по применению p.52
- Насос гвбп для дезинфекции p.52
- Руководство по применению p.53
- Настройка учета энергопотребления p.53
- Насос гвбп для предварительного нагрева резервуара p.53
- Потребленная энергия p.54
- Величина нагрева p.54
- Руководство по применению p.54
- Руководство по применению p.55
- Обычный источник электропитания p.55
- Руководство по применению p.56
- Источник электропитания по льготному тарифу p.56
- При однофазной конфигурации резервного нагревателя используется p.57
- Подключите счетчик 2 к x5m 3 и x5m 4 p.57
- Подключите счетчик 1 к x5m 5 и x5m 6 p.57
- Однофазный счетчик p.57
- Однофазный наружный агрегат с трехфазным резервным нагревателем p.57
- Настройка контроля потребления энергии p.57
- Настройка p.57
- Наружного агрегата p.57
- Нагреватель и дополнительный вспомогательный нагреватель p.57
- Типы счетчиков p.57
- Можно использовать следующие опции управления потреблением энергии соответствующие настройки подробнее рассмотрены в разделе управление потреблением энергии 4 209 p.57
- Счетчик 2 измеряет остальное т е внутренний агрегат резервный p.57
- В других случаях используется трехфазный счетчик p.57
- Счетчик 2 p.57
- Счетчик 1 одно или трехфазный счетчик в зависимости от электропитания p.57
- См раздел 8 подключение электрических счетчиков 4 120 p.57
- Руководство по применению p.57
- Пример p.57
- Руководство по применению p.58
- Постоянное ограничение потребления энергии p.58
- Руководство по применению p.59
- Ограничение потребления энергии активированное цифровыми входами p.59
- Руководство по применению p.60
- Процесс ограничения потребления энергии p.60
- Дополнительного оборудования не требуется p.61
- Далее потребление энергии ограничивается следующим образом p.61
- Вспомогательному нагревателю ни резервному нагревателю шаг 1 и шаг 2 p.61
- Уровень ограничения потребления энергии не позволяет работать ни p.61
- Руководство по применению p.61
- Приоритетный нагреватель вспомогат нагреватель если применимо p.61
- Примечание p.61
- Ограничение мощности согласно bbr16 следует использовать в том случае если необходимо выполнять требования регламента bbr16 шведский регламент энергопотребления p.61
- Ограничение мощности согласно bbr16 можно использовать в сочетании с другими опциями управления потреблением энергии в этом случае блок будет осуществлять самое жесткое управление энергопотреблением p.61
- Ограничение мощности согласно bbr16 p.61
- Настройка и конфигурация p.61
- Информация p.61
- Руководство по применению p.62
- Настройка датчика наружной температуры p.62
- Руководство по применению p.63

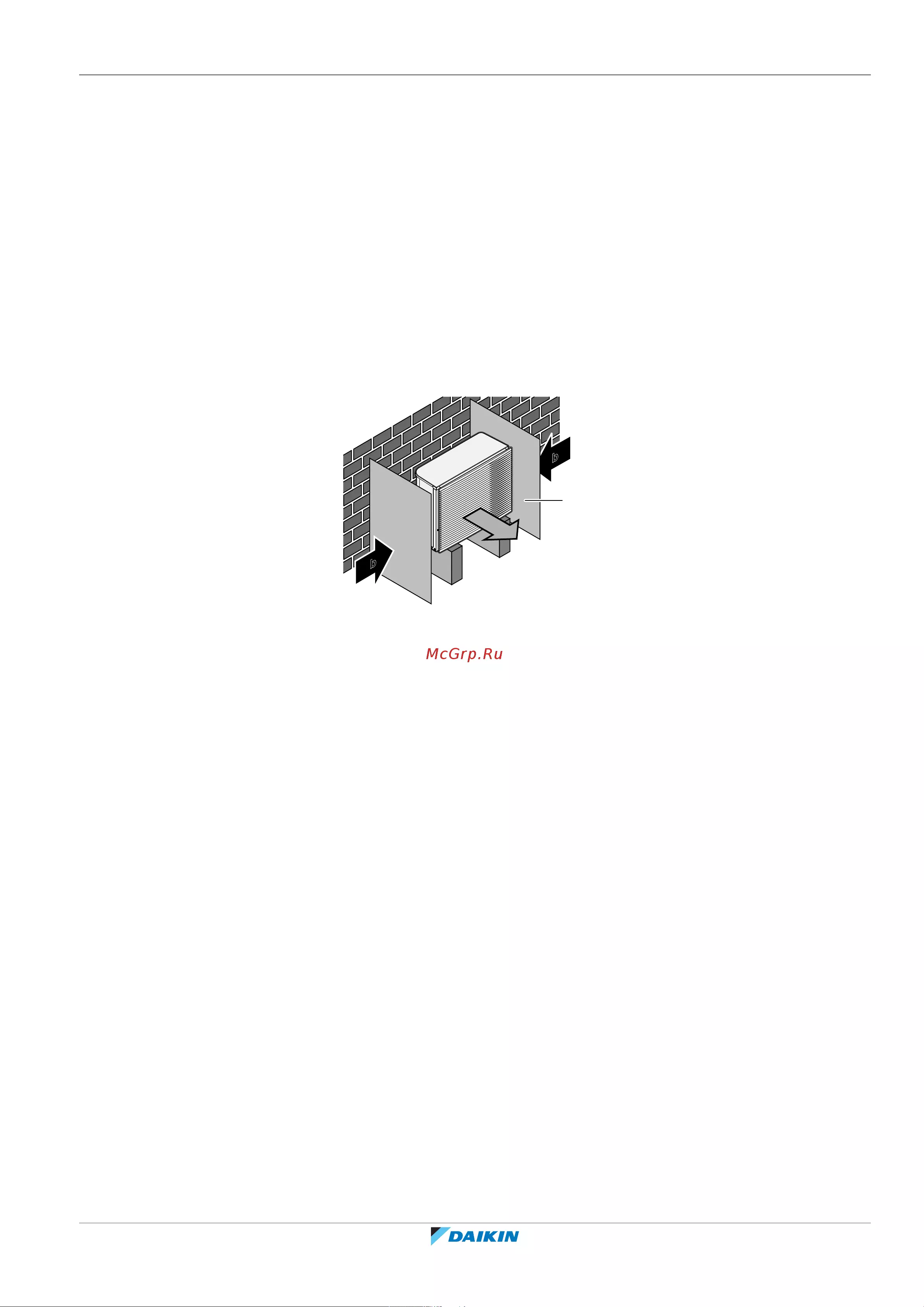

- Требования к месту установки наружного блока p.64
- Монтаж агрегата p.64
- Как подготовить место установки p.64
- В этой главе p.64
- Монтаж агрегата p.65
- Монтаж агрегата p.66
- Требования к месту установки внутреннего блока p.67
- Погодных условиях p.67
- Монтаж агрегата p.67

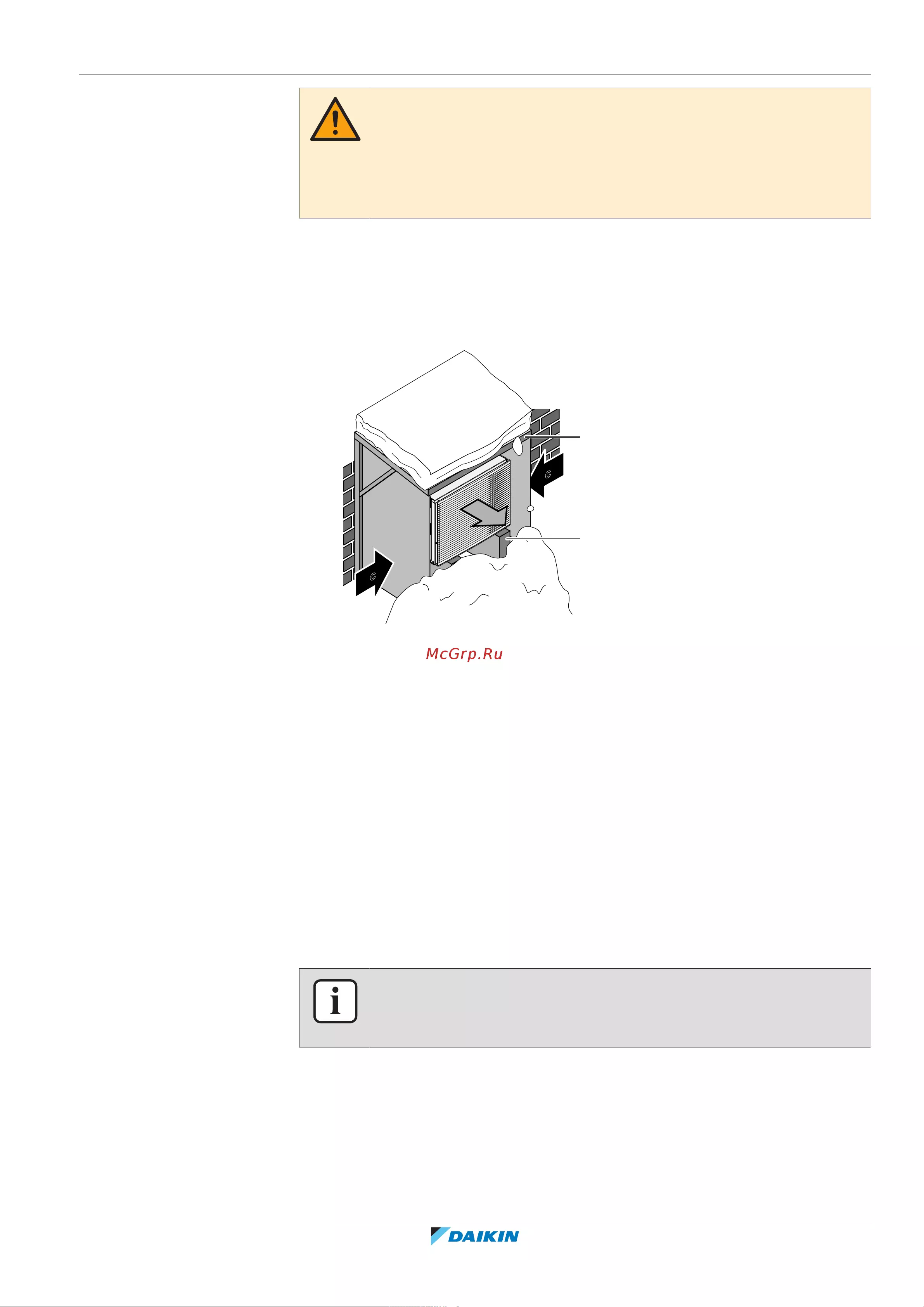

- Дополнительные требования к месту установки наружного блока в холодных p.67
- Монтаж агрегата p.68
- Чтобы открыть наружный агрегат p.69
- Снятие установка панелей агрегатов p.69
- Открытие блоков p.69
- Монтаж агрегата p.69
- Как снять транспортировочную распорку p.69
- Чтобы открыть внутренний агрегат p.70
- Монтаж агрегата p.70
- Закрытие наружного блока p.70
- Монтаж агрегата p.71
- Чтобы закрыть внутренний агрегат p.72
- Монтаж наружного блока p.72
- Монтаж наружного агрегата p.72
- Монтаж агрегата p.72
- Подготовка монтажной конструкции p.73
- Монтаж агрегата p.73
- Меры предосторожности при монтаже наружного блока p.73
- Установка наружного блока p.74
- Монтаж агрегата p.74
- Обустройство дренажа p.75
- Монтаж агрегата p.75
- Установка воздуховыпускной решетки p.76
- Примечание p.76
- Монтаж агрегата p.76
- Используйте сливную пробку с уплотнительным кольцом и сливной шланг p.76
- Информация p.76
- Монтаж агрегата p.77
- Снятие воздуховыпускной решетки и ее закрепление в защитном положении p.78
- Снимите верхнюю часть воздуховыпускной решетки p.78
- Предупреждение p.78
- Монтаж агрегата p.78
- Вставьте штифты с полукруглыми головками p.78
- Вставьте крюки p.78
- Вкрутите 6 оставшихся винтов p.78
- Монтаж агрегата p.79
- Установка внутреннего агрегата p.80
- Монтаж внутреннего агрегата p.80
- Монтаж агрегата p.80
- Меры предосторожности при монтаже внутреннего агрегата p.80
- Монтаж агрегата p.81
- Подсоединение сливного шланга к сливу p.82
- Монтаж агрегата p.82
- Требования к контуру циркуляции воды p.83
- Подготовка трубопроводов воды p.83
- Монтаж трубопроводов p.83
- В этой главе p.83
- Монтаж трубопроводов p.84
- Монтаж трубопроводов p.85
- Формула расчета предварительного давления в расширительном баке p.86
- Проверка объема и расхода воды p.86
- Монтаж трубопроводов p.86
- Монтаж трубопроводов p.87
- Монтаж трубопроводов p.88
- Изменение предварительного давления в расширительном баке p.88
- Проверка объема воды примеры p.89
- Присоединение трубопроводов воды p.89
- Подсоединение трубопровода воды p.89
- Монтаж трубопроводов p.89
- Монтаж трубопроводов p.90
- Меры предосторожности при подсоединении трубопровода воды p.90
- Для соединения трубопроводов воды p.90
- Установите кольцевые уплотнения и запорные клапаны на соединениях воды внутреннего агрегата p.91
- Примечание p.91
- Подсоедините проложенный по месту трубопровод наружного агрегата к входному патрубку воды a внутреннего агрегата p.91
- Подсоедините проложенный по месту трубопровод нагрева охлаждения помещения к выходному патрубку воды b внутреннего агрегата p.91
- Монтаж трубопроводов p.91
- Внутренний агрегат p.91
- Монтаж трубопроводов p.92
- Защита контура воды от замерзания p.92
- Заполнение контура циркуляции воды p.92
- Если то p.93
- Добавьте гликоль согласно представленной ниже таблице p.93
- В системе нет резервуара горячей воды бытового потребления p.93
- В системе есть резервуар горячей воды бытового потребления p.93
- Требуемая концентрация гликоля p.93
- Типы гликоля которые можно использовать зависят от того есть ли в системе резервуар горячей воды бытового потребления p.93
- Типы гликоля p.93
- Примечание p.93
- Предупреждение p.93
- После добавления гликоля в воду ее температура замерзания понижается p.93
- Необходимая концентрация гликоля зависит от предполагаемой наименьшей температуры снаружи а также от того требуется ли защита от разрыва или от замерзания чтобы предотвратить замерзание системы нужно больше гликоля p.93
- Монтаж трубопроводов p.93
- Можно использовать либо пропиленгликоль p.93
- Либо этиленгликоль p.93
- Используйте только пропиленгликол p.93
- Защита от замерзания с использованием гликоля p.93
- Монтаж трубопроводов p.94
- Монтаж трубопроводов p.95
- Заполнение резервуара горячей воды бытового потребления p.96
- Для изоляции трубопровода воды p.96
- Монтаж трубопроводов p.96
- Подсоединение электропроводки p.97
- Подключение электрооборудования p.97
- Меры предосторожности при подключении электропроводки p.97
- В этой главе p.97
- Соблюдайте следующие рекомендации p.98
- Рекомендации относительно подсоединения электропроводки p.98
- Примечание p.98
- При использовании многожильных проводов установите круглый обжимной p.98
- Предупреждение p.98
- Предостережение p.98
- Подключение электрооборудования p.98
- Наконечник на конец провода установите круглый отогнутый разъем на провод над покрытой частью и закрепите разъем подходящим p.98
- Информация p.98
- Инструментом p.98
- Подключение электрооборудования p.99
- Соблюдение электрических нормативов p.99
- Подключение электрооборудования p.100
- Информация об энергосберегающем источнике электропитания p.100
- Подключение электрооборудования p.101
- Подключение наружного агрегата p.101
- Обзор электрических соединений за исключением внешних приводов p.101
- Подключение электропроводки к наружному блоку p.102
- Подключение электрооборудования p.102
- Подключение электрооборудования p.103
- Подключение электрооборудования p.104
- Подключение электрооборудования p.105
- Подключение электрооборудования p.106
- Подключение электрооборудования p.107
- Подключение электрооборудования p.108
- Перемещение термистора воздуха на наружный агрегат p.108
- Крепление термистора p.108
- Эта процедура необходима только в местах с низкими температурами снаружи p.108
- Требуемый дополнительный аксессуар входит в комплект поставки агрегата p.108
- Подключение электрооборудования p.109
- Подключение внутреннего агрегата p.109
- Подключение электрооборудования p.110
- Подключение электрооборудования p.111
- Подключение электрооборудования p.112
- Подключение электрооборудования p.113
- Подключение электрооборудования p.114
- Подключение основного источника питания p.114
- Подключение электрооборудования p.115
- Информация p.116
- Зафиксируйте кабели с помощью стяжек на креплениях кабельных стяжек p.116
- 9w 3n 400 в 4 gnd p.116
- 6v 1n 230 в 6v 2 gnd p.116
- 230 в 6t1 3 gnd p.116
- Электропитание провода p.116
- Резервный нагреватель p.116
- Предупреждение p.116
- Подсоединение электропитания к резервному нагревателю p.116
- Подключение электрооборудования p.116
- Нагревателя p.116
- Модель резервного p.116
- Подключение электрооборудования p.117
- Подключение электропитания резервного p.118
- Подключение электрооборудования p.118
- Нагревателя p.118
- Модель p.118
- B внешняя электропроводка см таблицу ниже p.118
- A установленный на заводе изготовителе кабель который подключен к контактору резервного нагревателя в распределительной коробке k5m для моделей 6v и 9w p.118
- 6v 6v 1n 230 в p.118
- 6v 6t1 3 230 в p.118
- Электропитание p.118
- Подключение электрооборудования p.119
- Подключение запорного клапана нагрев охлаждение p.119
- Подключение электрооборудования p.120
- Подключение электрических счетчиков p.120
- Подключение электрооборудования p.121
- Подключение насоса горячей воды бытового потребления p.121
- Подключение электрооборудования p.122
- Подключение подачи аварийного сигнала p.122
- Подключение электрооборудования p.123
- Подключение выхода вкл выкл обогрева охлаждения помещения p.123
- Подключение электрооборудования p.124
- Подключение переключения на внешний источник тепла p.124
- Подключение электрооборудования p.125
- Подключение цифровых вводов потребления энергии p.125
- Подключение предохранительного термостата с размыкающим контактом p.126
- Подключение электрооборудования p.126
- Примечание p.127
- Подключение электрооборудования p.127
- Информация p.127
- Зафиксируйте кабель с помощью стяжек на креплениях кабельных стяжек p.127
- Обзор конфигурирование p.128
- Конфигурирование p.128
- В этой главе p.128
- Конфигурирование p.129
- Для доступа к наиболее часто используемым командам p.129
- Конфигурирование p.130
- Навигационную цепочку p.131
- Мастер конфигурации p.131
- Конфигурирование p.131
- Информация p.131
- Здесь представлен краткий обзор настроек при конфигурировании все настройки также можно изменить в меню настроек используйте p.131
- Язык 7 p.131
- После первого включения питания системы на интерфейс пользователя будут выводиться указания мастера настройки конфигурации таким образом вы сможете задать самые важные начальные настройки с ними агрегат сможет работать правильно при необходимости после этого через структуру меню можно будет задать более подробные настройки p.131
- Поверните правый наборный диск чтобы изменить значение с 15 на 20 p.131
- Поверните левый наборный диск чтобы выбрать первую часть настройки и подтвердите нажимая на наборный диск p.131
- Поверните левый наборный диск чтобы выбрать вторую часть настройки p.131
- Обзор местных настроек p.131
- Настройка см p.131
- Нажмите центральную кнопку чтобы вернуться на главный экран p.131
- Нажмите на левый наборный диск чтобы подтвердить новую настройку p.131
- Конфигурирование p.132
- Конфигурирование p.133
- Возможные экраны краткий обзор p.133
- Возможные экраны p.133
- Конфигурирование p.134
- Главный экран p.134
- Конфигурирование p.135
- Экран главного меню p.136
- Конфигурирование p.136
- Экран меню p.137
- Конфигурирование p.137
- Экран уставок p.138
- Конфигурирование p.138
- Экран расписания пример p.139
- Подробный экран со значениями p.139
- Конфигурирование p.139
- Конфигурирование p.140
- Конфигурирование p.141
- Конфигурирование p.142
- Что такое кривая зависимости от погоды p.143
- Кривая зависимости от погоды p.143
- Конфигурирование p.143
- Конфигурирование p.144
- Кривая по 2 точкам p.144
- Кривая с наклоном и смещением p.145
- Конфигурирование p.145
- Конфигурирование p.146
- Конфигурирование p.147
- Использование кривых зависимости от погоды p.147
- Конфигурирование p.148
- Помещение p.149
- Неисправности p.149
- Меню настроек p.149
- Конфигурирование p.149
- Конфигурирование p.150
- Конфигурирование p.151
- Конфигурирование p.152
- Конфигурирование p.153
- Главная зона p.154
- Конфигурирование p.154
- Конфигурирование p.155
- Конфигурирование p.156
- Конфигурирование p.157
- Конфигурирование p.158
- Конфигурирование p.159
- Конфигурирование p.160
- Конфигурирование p.161
- Конфигурирование p.162
- Конфигурирование p.163
- Конфигурирование p.164
- Конфигурирование p.165
- Дополнительная зона p.165
- Конфигурирование p.166
- Конфигурирование p.167
- Конфигурирование p.168
- Конфигурирование p.169
- Конфигурирование p.170
- Нагрев охлаждение помещения p.171
- Конфигурирование p.171
- Конфигурирование p.172
- Конфигурирование p.173
- Конфигурирование p.174
- Конфигурирование p.175
- Конфигурирование p.176
- Конфигурирование p.177
- Конфигурирование p.178
- Конфигурирование p.179
- Резервуар p.180
- Конфигурирование p.180
- Конфигурирование p.181
- Конфигурирование p.182
- Конфигурирование p.183
- Конфигурирование p.184
- Примечание p.185
- Предостережение p.185
- Максимальная уставка температуры гвбп p.185
- Максимальная температура которую пользователи могут выбрать для горячей воды бытового потребления эта настройка используется для ограничения температур в кранах горячей воды p.185
- Конфигурирование p.185
- Информация p.185
- Конфигурирование p.186
- Конфигурирование p.187
- Пользовательские настройки p.188
- Обзор p.188
- Максимальная температура теплового насоса 6 01 p.188
- Конфигурирование p.188
- Информация p.188
- Данное подменю содержит следующие пункты p.188
- Пример уставка p.188
- Конфигурирование p.189
- Конфигурирование p.190
- Конфигурирование p.191
- Конфигурирование p.192
- Конфигурирование p.193
- Информация p.193
- Конфигурирование p.194
- Настройки установщика p.195
- Конфигурирование p.195
- Конфигурирование p.196
- Конфигурирование p.197
- Конфигурирование p.198
- Конфигурирование p.199
- Конфигурирование p.200
- Конфигурирование p.201
- Конфигурирование p.202
- Конфигурирование p.203
- Конфигурирование p.204
- Конфигурирование p.205
- Примечание минимальное время составляет 0 5 часа даже если выбрано значение 0 p.206
- Подача на тепловой насос запроса на нагрев воды 1 запрос есть 0 запроса нет p.206
- Окружающая наружная температура p.206
- Не изменяйте p.206
- Конфигурирование p.206
- Код описание p.206
- Диапазон 0 10 ч p.206
- T время таймер защиты от частых включений максимальное время работы для подготовки горячей воды бытового потребления p.206
- T время p.206
- 8 02 таймер защиты от частых включений минимальное время между двумя циклами для горячей воды бытового потребления фактическое время защиты от частых включений также зависит от настройки 8 04 p.206
- 8 00 таймер минимального времени работы p.206
- 04 дополнительный таймер при 4 02 f 01 p.206
- Режим нагрева воды бытового потребления тепловым насосом 1 активен 0 неактивен p.206
- Конфигурирование p.207
- Конфигурирование p.208
- Конфигурирование p.209
- Конфигурирование p.210
- Конфигурирование p.211
- Конфигурирование p.212
- Конфигурирование p.213
- Конфигурирование p.214
- Конфигурирование p.215
- Конфигурирование p.216
- Конфигурирование p.217
- Конфигурирование p.218
- Конфигурирование p.219
- Пусконаладка p.220
- Конфигурирование p.220
- Эксплуатация p.220
- Структура меню обзор пользовательских настроек p.221
- Конфигурирование p.221
- Информация p.221
- Структура меню обзор настроек установщика p.222
- Конфигурирование p.222
- Информация p.222
- Пусконаладка p.223
- Обзор пусконаладка p.223
- В этой главе p.223
- При необходимости пробный запуск одного или нескольких приводов p.224
- При необходимости обезвоживание штукатурного маяка теплых полов p.224
- Предпусковые проверочные операции p.224
- Меры предосторожности при вводе в эксплуатацию p.224
- Информация p.224
- Выпуск воздуха p.224
- Типовая последовательность действий p.224
- Сразу же после монтажа блока проверьте перечисленное ниже после проверки по всем пунктам блок необходимо закрыть питание можно подавать только на закрытый блок p.224
- Пусконаладка состоит как правило из следующих этапов 1 выполнение проверок из раздела перечень проверок перед пуско наладкой p.224
- Пусконаладка p.224
- Пробный запуск системы p.224
- Примечание p.224
- Цель p.225
- Пусконаладка p.225
- Проверьте по конфигурации гидравлической системы какие контуры нагрева помещения могут перекрываться механическими электронными или иными клапанами p.225
- Проверка минимального расхода p.225
- Перечень проверок во время пуско наладки p.225
- Перекройте все контуры нагрева помещения которые могут быть перекрыты p.225
- Минимальный расход p.225
- Минимально допустимый расход p.225
- Л мин p.225
- Для правильной работы блока важно проверить достигается ли минимальный расход при необходимости измените настройку перепускного клапана p.225
- Функция выпуска воздуха p.226
- Пусконаладка p.226
- Пусконаладка p.227
- Пусконаладка p.228
- Пробный рабочий запуск p.228
- Пробный запуск привода p.228
- Пусконаладка p.229
- Обезвоживание штукатурного маяка теплых полов p.229
- Пусконаладка p.230
- Пусконаладка p.231
- Пусконаладка p.232
- Пусконаладка p.233
- Передача потребителю p.234
- Техника безопасности при техобслуживании p.235
- Обзор техническое и иное обслуживание p.235
- В этой главе p.235
- Техническое и иное обслуживание p.235
- Техническое и иное обслуживание p.236
- Ежегодное техобслуживание наружного агрегата обзор p.236
- Ежегодное техобслуживание наружного агрегата инструкции p.236
- Ежегодное техобслуживание внутреннего агрегата обзор p.236
- Ежегодное техобслуживание внутреннего агрегата инструкции p.236
- Ежегодное техническое обслуживание p.236
- Техническое и иное обслуживание p.237
- Техническое и иное обслуживание p.238
- Техническое и иное обслуживание p.239
- Снятие фильтра для воды p.239
- Нормальной работы p.239
- Информация об очистке фильтра для воды в случае нарушения p.239
- Техническое и иное обслуживание p.240
- Очистка фильтра для воды в случае нарушения нормальной работы p.240
- Монтаж фильтра для воды p.241
- Техническое и иное обслуживание p.241
- Устранения p.242
- Обзор устранение неисправностей p.242
- Возможные неисправности и способы их устранения p.242
- Возможные неисправности и способы их p.242
- В этой главе p.242
- Температура задана неверно проверьте настройки температуры на пульте дистанционного управления см руководство по эксплуатации p.243
- Решение проблем на основе признаков p.243
- Признак агрегат не производит нагрев или охлаждение должным образом p.243
- Предупреждение p.243
- Опасно риск поражения электрическим током p.243
- Опасно риск ожогов p.243
- Меры предосторожности при поиске и устранении неполадок p.243
- Возможные причины способ устранения p.243
- Возможные неисправности и способы их устранения p.243
- Возможные неисправности и способы их устранения p.244
- Проблема температура горячей воды не поднимается до нужной p.244
- Признак система издает булькающий шум после пусконаладки p.245
- Признак компрессор не запускается обогрев помещения или нагрев воды бытового p.245
- Потребления p.245
- Возможные неисправности и способы их устранения p.245
- Проблема заклинило насос p.246
- Признак насос шумит кавитация p.246
- Возможные неисправности и способы их устранения p.246
- Признак открывается клапан сброса давления p.247
- Возможные неисправности и способы их устранения p.247
- Признак течет клапан сброса давления воды p.248
- Признак при низкой наружной температуре помещение обогревается p.248
- Недостаточно p.248
- Возможные неисправности и способы их устранения p.248
- 1 признак функция дезинфекции резервуара не завершилась должным образом p.249
- 0 признак давление в месте отвода временно необычно высокое p.249
- Ошибка ah p.249
- Возможные неисправности и способы их устранения p.249
- Устранение неполадок по кодам сбоя p.250
- Отображение текста справки в случае неисправности p.250
- Возможные неисправности и способы их устранения p.250
- Коды ошибок обзор p.251
- Возможные неисправности и способы их устранения p.251
- Возможные неисправности и способы их устранения p.252
- Возможные неисправности и способы их устранения p.253
- Возможные неисправности и способы их устранения p.254
- Минимально допустимый расход p.255
- Л мин p.255
- Информация p.255
- Возможные неисправности и способы их устранения p.255
- Сбор хладагента p.256
- В этой главе p.256
- Утилизация p.256
- Утилизация p.257
- Технические данные p.258
- В этой главе p.258
- Технические данные p.259
- Свободное место для техобслуживания наружный блок p.259
- Английский перевод p.259
- Top side obstacle свободное расстояние с верхней стороны p.259
- No top side obstacle свободные расстояния с боковых сторон p.259
- General общие сведения p.259
- Технические данные p.260
- Английский перевод p.260
- Wall height unrestricted ограничений на высоту стены нет p.260
- Технические данные p.261
- Термисторы p.261
- Схема трубопроводов наружный блок p.261
- Технические данные p.262
- Поток хладагента p.262
- Технические данные p.263
- Схема трубопроводов внутренний блок p.263
- Технические данные p.264
- Схема электропроводки наружный блок p.264
- Технические данные p.265
- Технические данные p.266
- Технические данные p.267
- Технические данные p.268
- Технические данные p.269
- Схема электропроводки внутренний блок p.269
- Технические данные p.270
- Технические данные p.271
- Технические данные p.272
- Технические данные p.273
- Технические данные p.274
- Технические данные p.275
- Схема электрических соединений p.275
- Сигнальный кабель p.275
- Пользовательского интерфейса human comfort interface p.275
- Подробные сведения приведены на схеме электропроводки агрегата p.275
- Передача данных p.275
- Или 3 жилы p.275
- Жилы p.275
- G 2 5 x6m p.275
- D124706 p.275
- 4 или 3 жилы p.275
- Глоссарий p.276
- Таблица местных настроек p.277
- P586458 1 2019 7 предусмотрено только при выборе шведского языка p.278
- 1 6v_ 2 9w_ 3 etb _ 4 etv _ 5 x _ 6 h p.278
- Таблица местных настроек p.278
- Таблица местных настроек p.279
- 1 6v_ 2 9w_ 3 etb _ 4 etv _ 5 x _ 6 h предусмотрено только при выборе шведского языка 4p586458 1 2019 7 p.279
- Таблица местных настроек p.280
- P586458 1 2019 7 предусмотрено только при выборе шведского языка p.280
- 1 6v_ 2 9w_ 3 etb _ 4 etv _ 5 x _ 6 h p.280
- Таблица местных настроек p.281
- 1 6v_ 2 9w_ 3 etb _ 4 etv _ 5 x _ 6 h предусмотрено только при выборе шведского языка 4p586458 1 2019 7 p.281
- Таблица местных настроек p.282
- P586458 1 2019 7 предусмотрено только при выборе шведского языка p.282
- 1 6v_ 2 9w_ 3 etb _ 4 etv _ 5 x _ 6 h p.282
- Таблица местных настроек p.283
- 1 6v_ 2 9w_ 3 etb _ 4 etv _ 5 x _ 6 h предусмотрено только при выборе шведского языка 4p586458 1 2019 7 p.283
- Таблица местных настроек p.284
- P586458 1 2019 7 предусмотрено только при выборе шведского языка p.284
- 1 6v_ 2 9w_ 3 etb _ 4 etv _ 5 x _ 6 h p.284
- Таблица местных настроек p.285
- 1 6v_ 2 9w_ 3 etb _ 4 etv _ 5 x _ 6 h предусмотрено только при выборе шведского языка 4p586458 1 2019 7 p.285
- Таблица местных настроек p.286
- P586458 1 2019 7 предусмотрено только при выборе шведского языка p.286
- 1 6v_ 2 9w_ 3 etb _ 4 etv _ 5 x _ 6 h p.286
- Таблица местных настроек p.287
- 1 6v_ 2 9w_ 3 etb _ 4 etv _ 5 x _ 6 h предусмотрено только при выборе шведского языка 4p586458 1 2019 7 p.287
Похожие устройства
-
Daikin EVLQ08CAV3Руководство по применению для установщика -
Daikin EVLQ08CAV3Справочное руководство для монтажника
-
Daikin EVLQ08CAV3Общие правила техники безопасности -
Daikin EVLQ08CAV3Инструкция по монтажу -
Daikin EVLQ05CAV3Справочное руководство для монтажника
-
Daikin EVLQ05CAV3Руководство по применению для установщика
-
Daikin EVLQ05CAV3Общие правила техники безопасности
-
Daikin EVLQ05CAV3Инструкция по монтажу
-
Daikin EHYKOMB33AA3Справочное руководство для монтажника -
Daikin EHYKOMB33AA3Руководство по применению для установщика -
Daikin EHYKOMB33AA3Руководство по эксплуатации -
Daikin EHYKOMB33AA2Руководство по применению для установщика
Узнайте, как правильно установить наружный блок для систем отопления и охлаждения. Следуйте рекомендациям по монтажу и соблюдайте меры предосторожности.
