![Daikin ETBX16DA9W [94/288] Монтаж трубопроводов](/views2/1797389/page94/bg5e.png)
7 | Монтаж трубопроводов
Руководство по применению для установщика
94
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Наименьшая
предполагаемая
температура снаружи
Защита от разрыва Защита от замерзания
–5°C 10% 15%
–10°C 15% 25%
–15°C 20% 35%
–20°C 25% —
–25°C 30% —
–30°C 35% —
ИНФОРМАЦИЯ
▪ Защита от разрыва: гликоль предотвращает разрыв трубопроводов, но НЕ
замерзание жидкости в трубопроводах.
▪ Защита от замерзания: гликоль предотвращает замерзание жидкости в
трубопроводах.
ПРИМЕЧАНИЕ
▪ Требуемая концентрация может отличаться в зависимости от типа гликоля.
ВСЕГДА сравнивайте требования из представленной выше таблицы с
характеристиками, предоставленными производителем гликоля. При
необходимости обеспечьте выполнение требований, заданных
производителем гликоля.
▪ Доля добавленного гликоля НИКОГДА не должна превышать 35%.
▪ Если жидкость в системе замерзает, запуск насоса НЕВОЗМОЖЕН. Помните,
что, несмотря на защиту системы от разрыва, жидкость может замерзнуть.
▪ Если вода в системе неподвижна, крайне вероятно замерзание и
повреждение системы.
Гликоль и максимально допустимый объем воды
При добавлении гликоля в водяной контур уменьшается максимально
допустимый объем воды в системе. Подробнее см. раздел «Максимальный
объем воды» [487].
Настройка для гликоля
ПРИМЕЧАНИЕ
Если в системе присутствует гликоль, для настройки [E-0D] должен быть выбран
вариант 1. Если настройка для гликоля НЕ задана надлежащим образом,
жидкость в трубопроводе может замерзнуть.

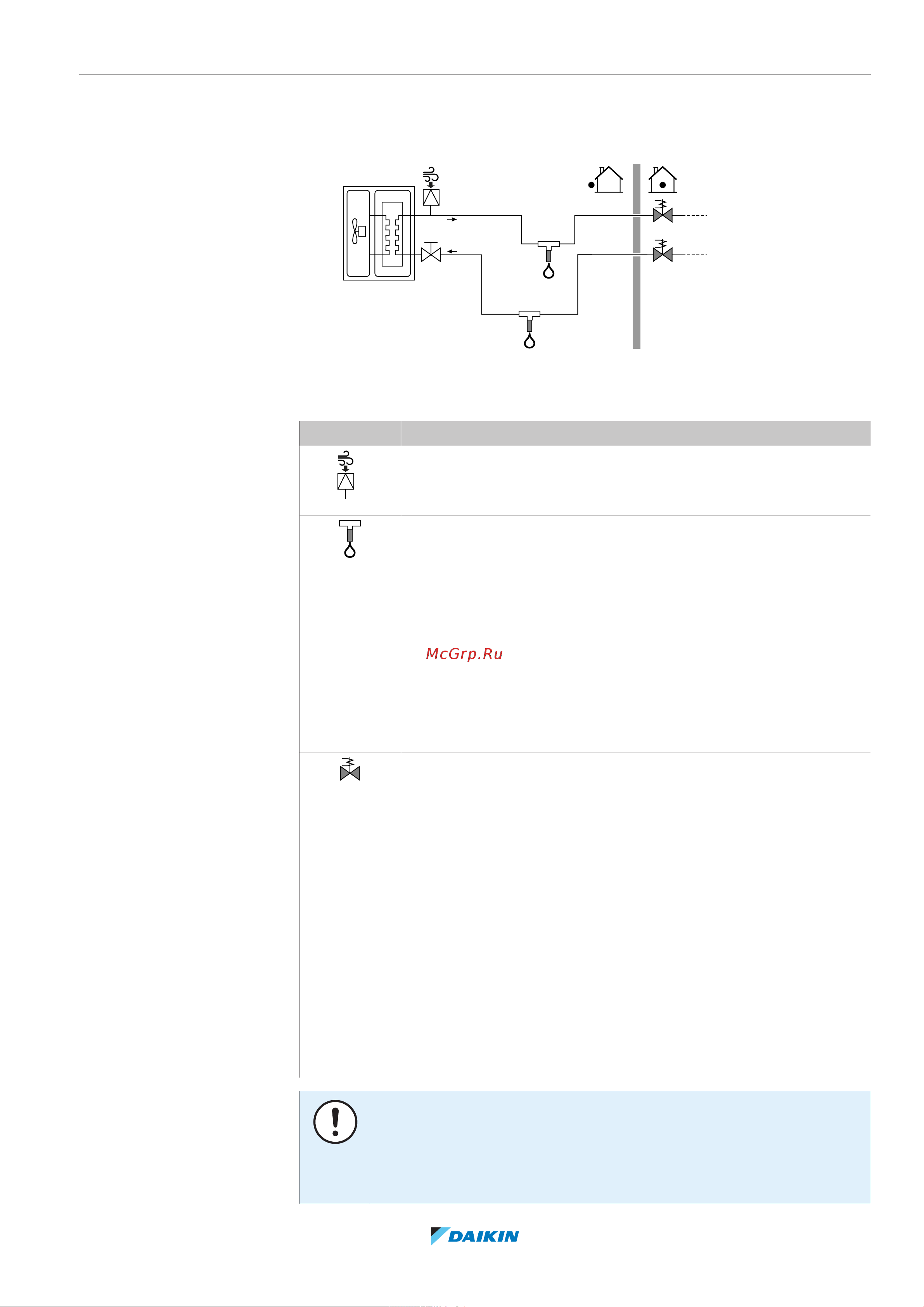

Защита от замерзания с помощью клапанов защиты от замерзания
Клапаны защиты от замерзания
Ответственность за защиту проложенных по месту трубопроводов от
замерзания несет установщик. Если в воду не добавлен гликоль, то можно
слить воду из системы до того, как она замерзнет, через клапаны защиты от
замерзания, установленные во всех нижних точках проложенных по месту
трубопроводов.
