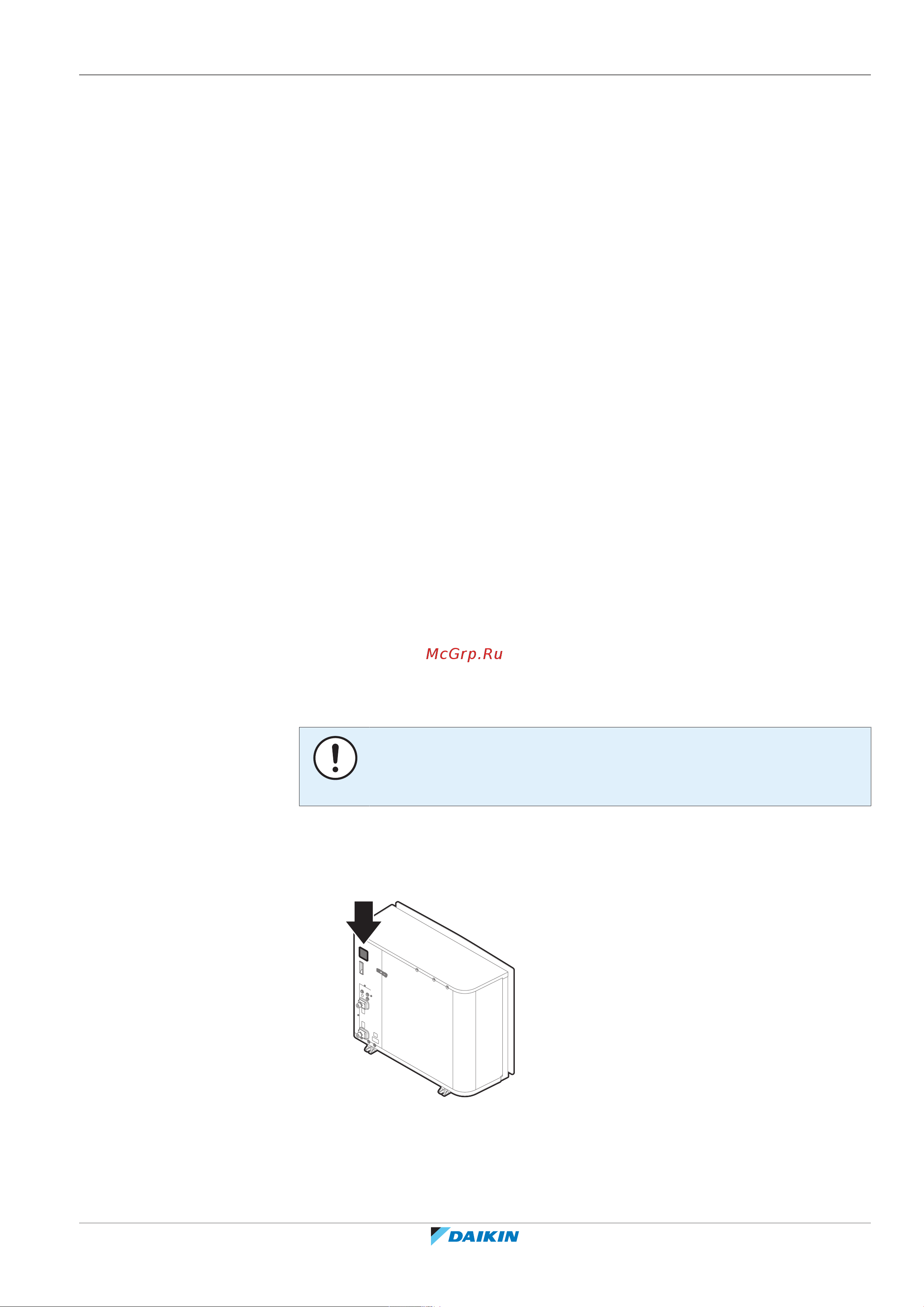

4 | Информация об агрегатах и дополнительном
оборудовании
Руководство по применению для установщика
24
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
Код Объяснение
EP Наружный агрегат сплит-системы с тепловым насосом,
исполнение для стран Европы
R Высокая температура воды – окружающая зона 2 (см.
рабочий диапазон)
A Хладагент R32
14 Класс производительности
DA Модельный ряд
V3 Источник электропитания

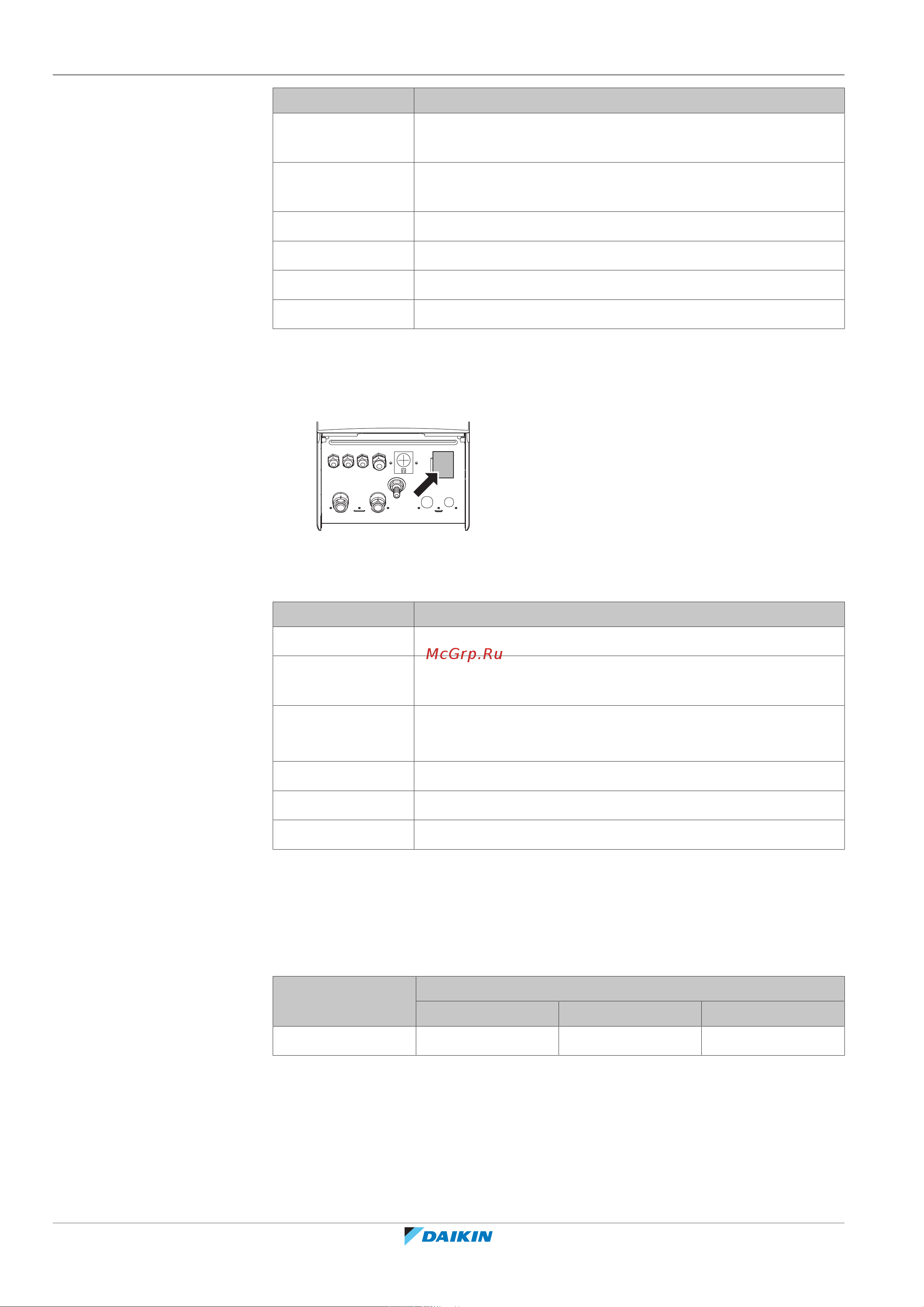

4.2.2 Идентификационная табличка: Внутренний блок
Местоположение
Идентификация модели
Пример: ETBH16DA6V
Код Описание
E Европейская модель
TB Настенный гидромодуль сплит-системы с отдельным
резервуаром
H H=только отопление
X=отопление/охлаждение
16 Класс производительности
DA Модельный ряд
6V Модель резервного нагревателя
4.3 Комбинации агрегатов и дополнительного оборудования
4.3.1 Возможные комбинации внутреннего агрегата и наружного агрегата
Внутренний
агрегат
Наружный агрегат
EPRA14 EPRA16 EPRA18
ETBH/X16 O O O
