9 | Конфигурирование
Руководство по применению для установщика
219
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
# Код Описание
[9.H] Отсутствует Вы хотите начать размораживание?
▪ Назад
▪ OK
ПРИМЕЧАНИЕ
Запуск принудительного размораживания. Принудительное размораживание
можно запустить только после некоторого времени работы в режиме нагрева.
Обзор местных настроек
Все настройки могут быть выполнены с использованием структуры меню. Если
по какой-либо причине требуется изменить настройки с использованием
настроек просмотра, доступ к настройкам просмотра можно получить в поле
обзора настроек [9.I]. См. раздел «Изменение настроек просмотра» [4130].
Экспорт параметров через MMI
Об экспорте параметров конфигурации
Экспорт параметров конфигурации агрегата на карту памяти USB через MMI
(интерфейс пользователя внутреннего агрегата). При диагностике эти
параметры можно предоставить в наш сервисный отдел.
# Код Описание
[9.N] Отсутствует Ваши настройки MMI будут
экспортированы на подключенное
устройство хранения:
▪ Назад
▪ OK

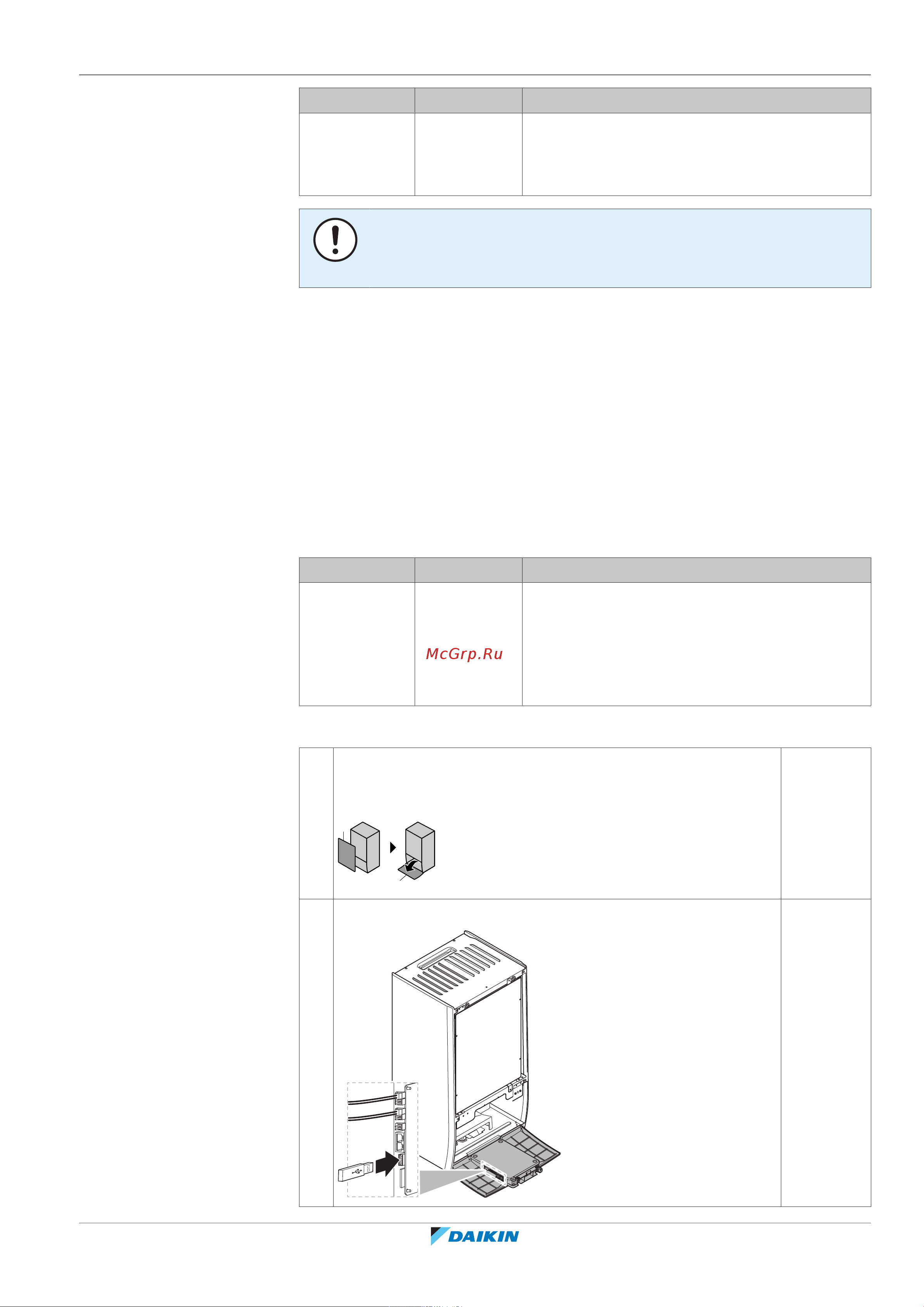

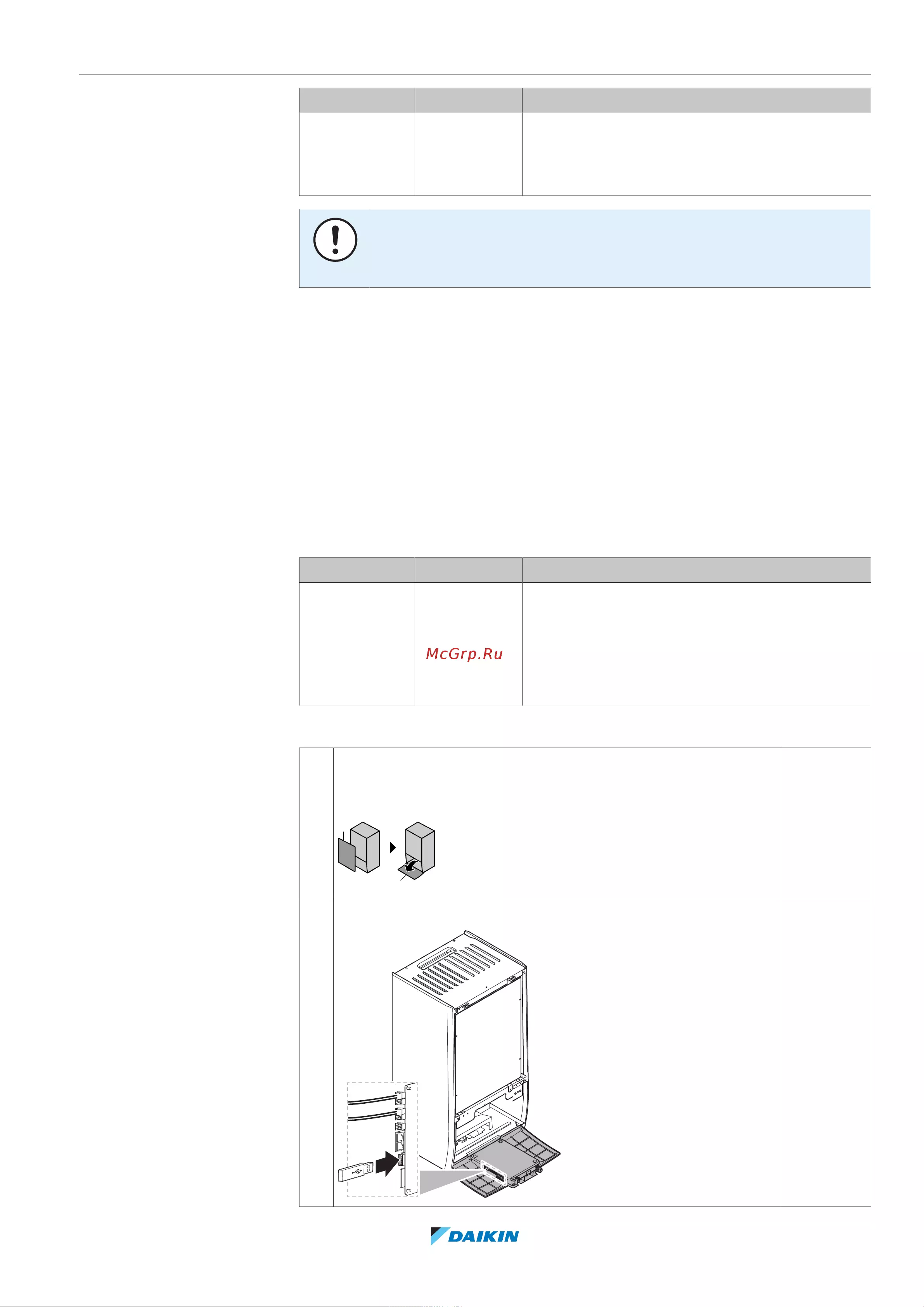

Для экспорта параметров через MMI
1 Снимите лицевую панель (1) и панель интерфейса
пользователя (2) (см. «6.2.5Чтобы открыть внутренний
агрегат» [470]):
1
2
—
2 Вставьте карту памяти USB.
3
—
