5 | Руководство по применению
Руководство по применению для установщика
31
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07

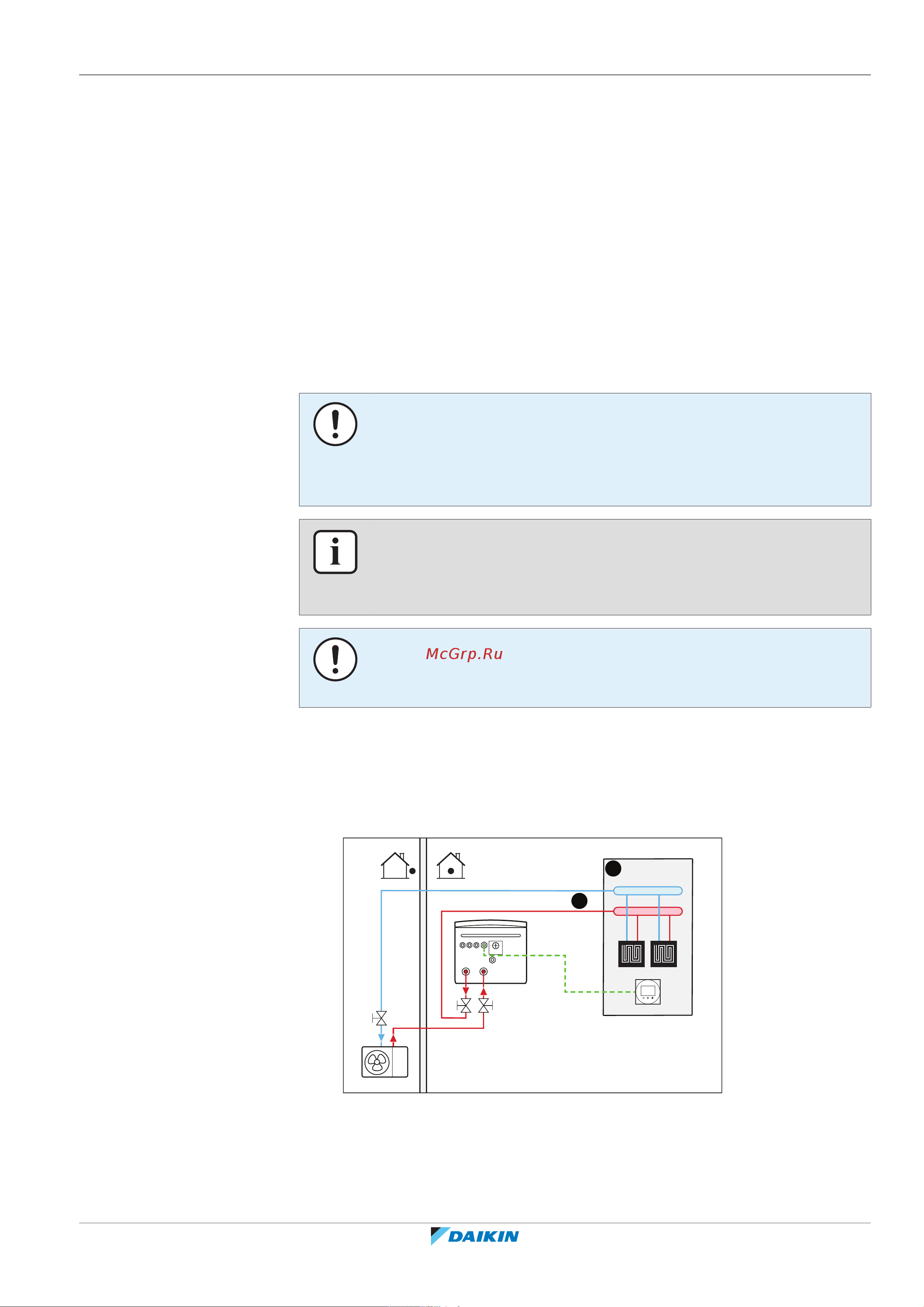

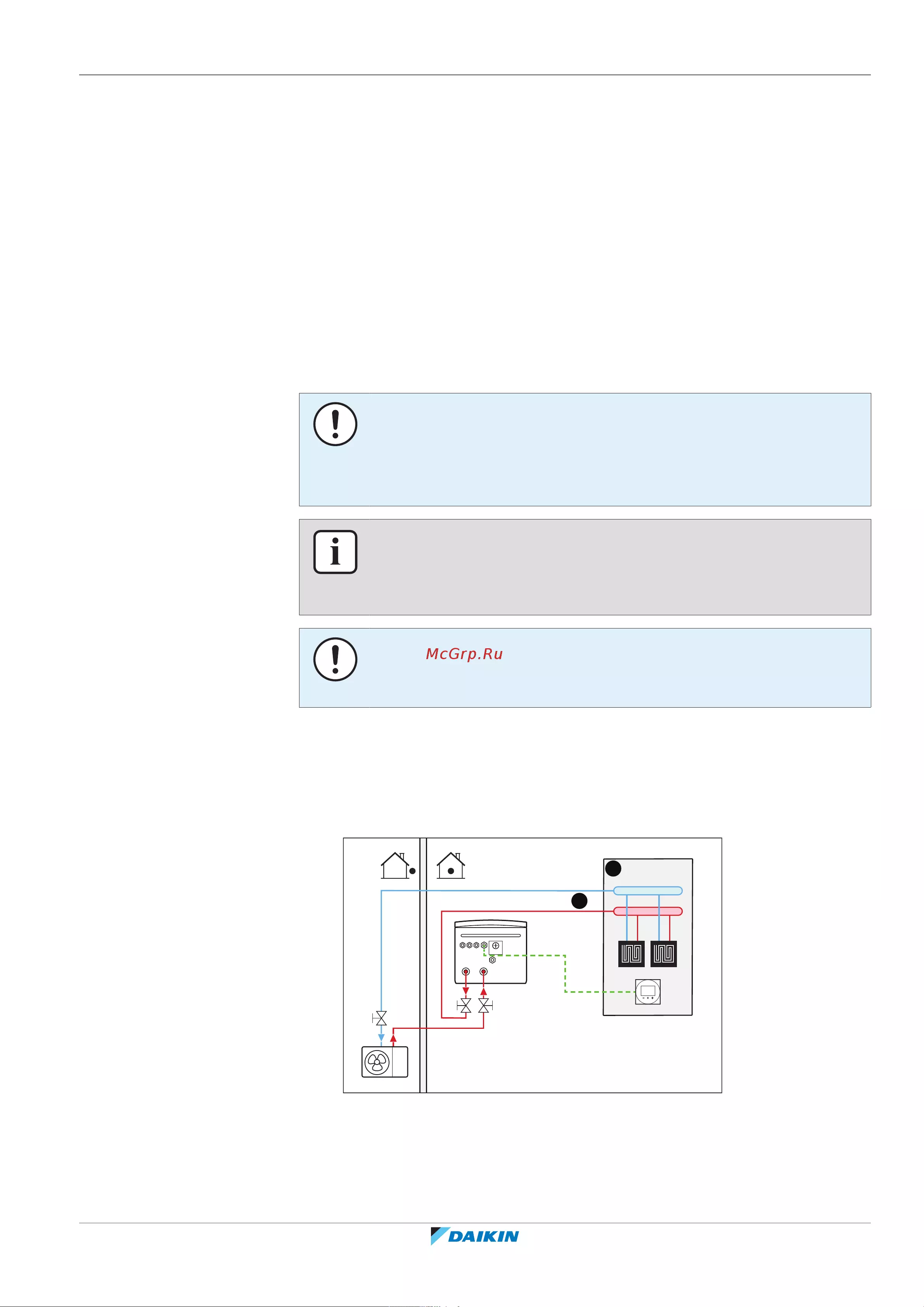

5.2 Настройка системы обогрева/охлаждения помещения
Система тепловогонасоса подает воду к нагревательным приборам в одном
или нескольких помещениях.
Поскольку система предлагает гибкие решения для управления температурой
в каждом помещении, необходимо прежде всего ответить на следующие
вопросы:
▪ Сколько помещений отапливаются или охлаждаются системой
тепловогонасоса?
▪ Какие типы нагревательных приборов используются в каждом помещении и
какова их расчетная температура воды на выходе?
Выяснив требования к отоплению/охлаждению помещения, мы рекомендуем
выбрать следующие настройки системы.
ПРИМЕЧАНИЕ
Если используется внешний комнатный термостат, он управляет защитой
помещения от замораживания. Однако защита помещения от замораживания
возможна в том случае, если настройка [C.2] Нагрев/охлаждение
помещения=ВКЛ.
ИНФОРМАЦИЯ
Если используется внешний комнатный термостат и при любых условиях должна
быть гарантирована защита помещения от замораживания, для параметра
Авар. ситуация [9.5] следует выбрать вариант Автоматич..
ПРИМЕЧАНИЕ
В систему может встраиваться перепускной клапан избыточного давления.
Учитывайте, что этот клапан может быть не показан на рисунках.
5.2.1 Одно помещение
Теплые полы или радиаторы –проводной комнатный термостат
Настройка
A
B
a
A Главная зона температуры воды на выходе
B Одно отдельное помещение
a Специальный интерфейс для выбора комфортных условий (в качестве
комнатного термостата используется BRC1HHDA)
