Daikin ETBX16DA9W — руководство по применению систем ограничения потребления энергии [61/288]

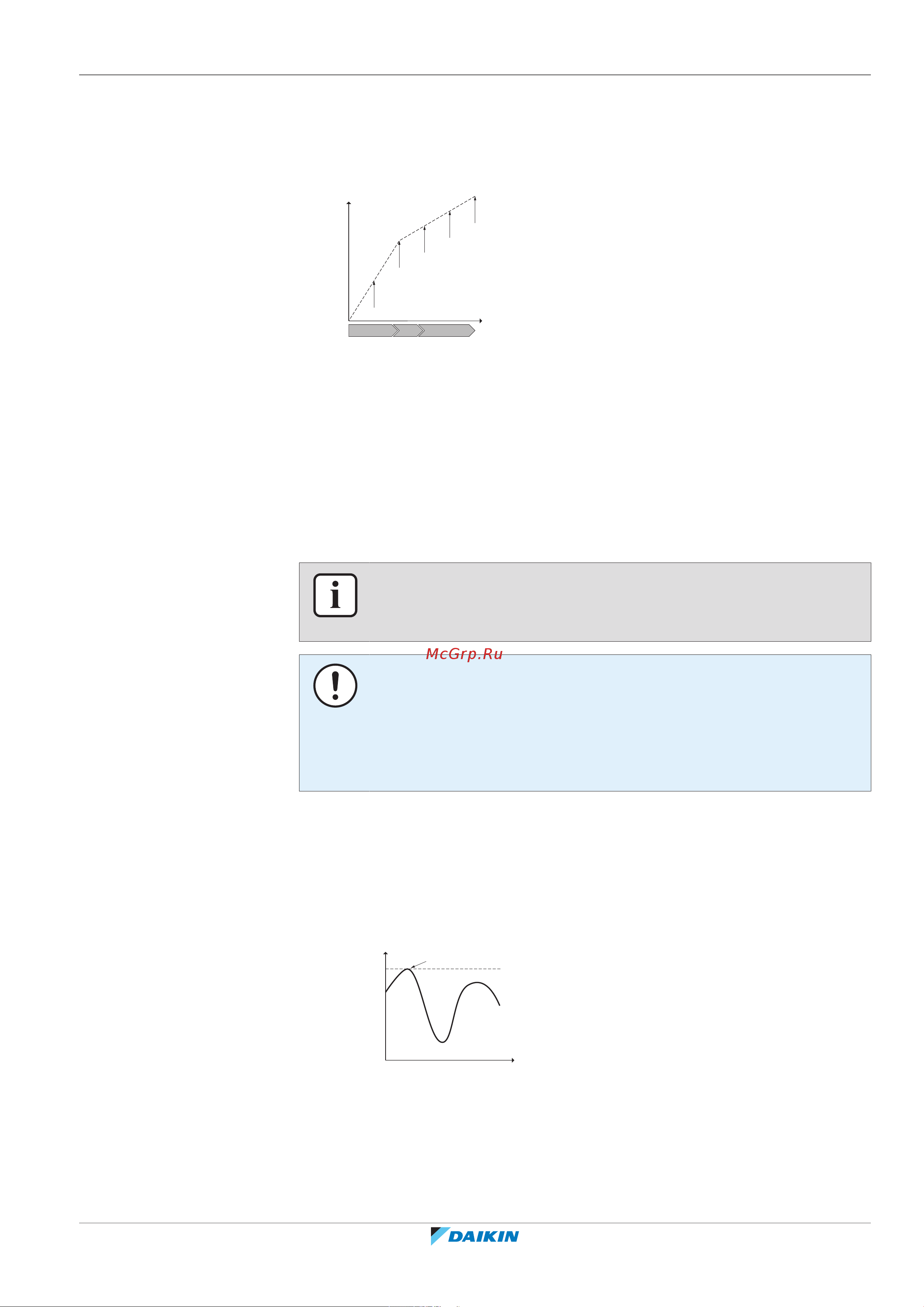

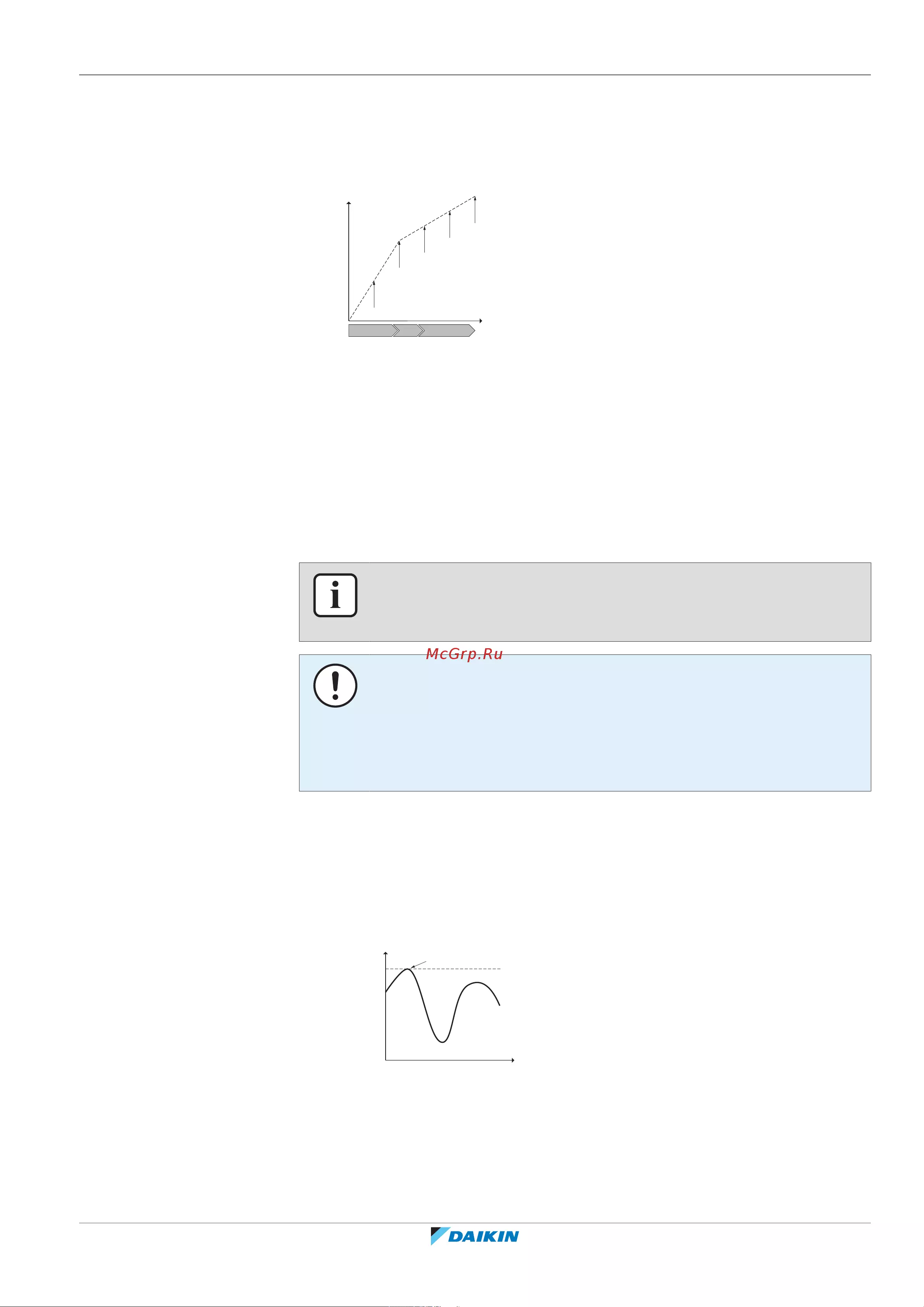

![Daikin ETBX16DA9W [61/288] Уровень ограничения потребления энергии не позволяет работать ни](/views2/1797389/page61/bg3d.png)
5 | Руководство по применению
Руководство по применению для установщика
61
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07
▪ Уровень ограничения потребления энергии НЕ позволяет работать ни
вспомогательному нагревателю, ни резервному нагревателю (шаг1 и шаг2).
▪ Приоритетный нагреватель = Вспомогат.нагреватель (если применимо).
Далее потребление энергии ограничивается следующим образом:
P
h
C
e
a
b
c
d
e
A B C
P
h
Величина нагрева
C
e
Потребленная энергия
A Наружный агрегат
B Вспомогательный нагреватель
C Резервный нагреватель
a Ограничение работы наружного агрегата
b Работа наружного агрегата без ограничений
c Вспомогательный нагреватель ВКЛ
d Резервный нагреватель шаг1 ВКЛ
e Резервный нагреватель шаг2 ВКЛ
5.6.4 Ограничение мощности согласно BBR16
ИНФОРМАЦИЯ
Настройки Ограничение: BBR16 отображаются только в том случае, если выбран
шведский язык интерфейса пользователя.
ПРИМЕЧАНИЕ
2 недели на изменение. Активировав режим BBR16, у вас есть только 2 недели
на изменение его настроек (Активация BBR16 и Предел мощности BBR16).
Через 2 недели блок «заморозит» эти настройки.
Внимание! В этом его отличие от постоянного ограничения мощности,
настройки которого всегда можно изменить.
Ограничение мощности согласно BBR16 следует использовать в том случае,
если необходимо выполнять требования регламента BBR16 (шведский
регламент энергопотребления).
Ограничение мощности согласно BBR16 можно использовать в сочетании с
другими опциями управления потреблением энергии. В этом случае блок
будет осуществлять самое жесткое управление энергопотреблением.
P
i
t
BBR16
a
b
P
i
Потребляемая мощность
t Время
BBR16 Уровень ограничения согласно BBR16
a Ограничение потребления энергии активно
b Фактическая потребляемая мощность
Настройка и конфигурация
▪ Дополнительного оборудования не требуется.
