9 | Конфигурирование
Руководство по применению для установщика
179
EPRA14~18DAV3+W1 + ETBH/X16DA6V+9W
Daikin Altherma 3 H HT W
4P587501-1 – 2019.07

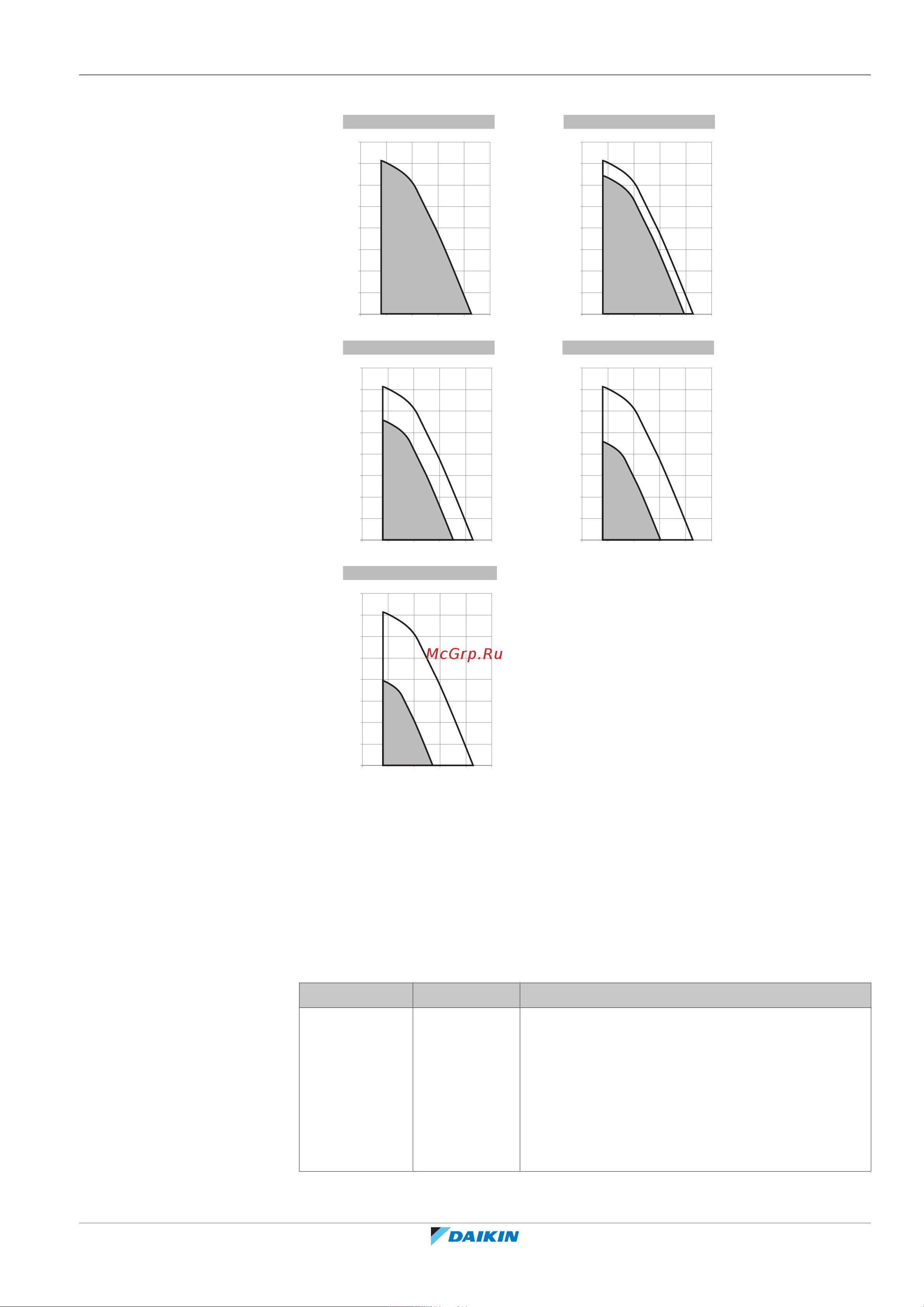

Максимальные значения зависят от типа блока:
[9-0D]=0 [9-0D]=5
a (kPa)
b (l/min)
a (kPa)
b (l/min)
a (kPa)
b (l/min)
a (kPa)
b (l/min)
[9-0D]=6 [9-0D]=7
[9-0D]=8
a (kPa)
b (l/min)
a Внешнее статическое давление
b Расход воды
Насос за пределами диапазона
Если функция работы насоса выключена, насос выключается, когда
температура снаружи превышает заданное значение параметра Температура
выключения обогрева помещения [4‑02] или падает ниже значения,
заданного параметром Температура выключения охлаждения
помещения [F‑01]. Если данная функция активирована, насос может работать
при любой температуре снаружи.
# Код Описание
[4.9] [F-00] Работа насоса:
▪ 0: Отключен, если температура снаружи
выше, чем [4-02], или ниже, чем [F-01], в
зависимости от режима нагрева/
охлаждения.
▪ 1: Возможна при любых внешних
температурах.
