Проектор используется для демонстрации
изображения, поступающего от видеома
гнитофона или другого устройства.
Функция сдвига объектива проектора зна
чительно расширяет возможности выбора
места установки проектора без потери ка
чества изображения.
Места, не подходящие для
установки

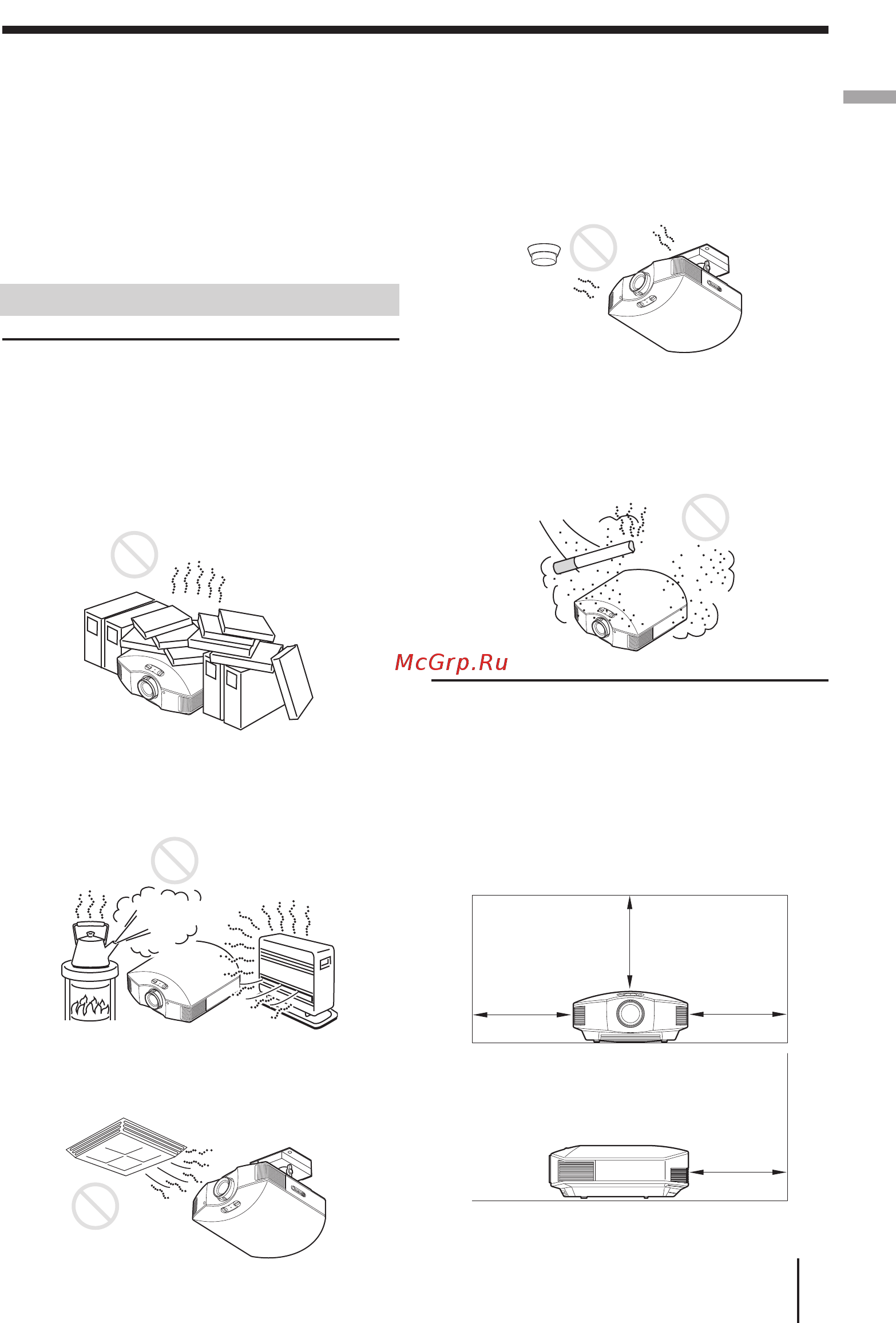

Не устанавливайте проектор в следующих
условиях, так как это может привести
к сбоям в его работе или поломке.
Места с плохой вентиляцией
Оставьте вокруг проектора не менее 30 см
свободного пространства.
Высокая температура и влажность
Места прямого попадания потока
холодного или теплого воздуха от
кондиционера
Установка проектора в подобном месте
может привести к сбоям в его работе изза
конденсации влаги или перегрева.
Около датчиков тепла или дыма
Близкое расположение проектора может
отрицательно повлиять на работу датчика.
В сильно запыленных или накуренных
помещениях
Расстояние до стен при установке
Для поддержания высоких рабочих
характеристик проектора и обеспече=
ния надежности его работы при уста=
новке оставляйте между ним и окру=
жающими стенами расстояние не
менее 30 см.
Подключения и подготовка
Действие 1: Установка проектора
Перед настройкой проектора
30 см
30 см
30 см
30 см
