72
• Для замены используйте только лампу
LMPH202 Projector Lamp. Использование
любой другой лампы может привести
к появлению сбоев в работе проектора.
• Перед заменой лампы обязательно вы
ключите проектор и отсоедините кабель
питания от электрической розетки, затем
убедитесь, что погас индикатор
ON/STANDBY.
• Пока лампа не будет надежно установлена
на место, проектор не включится.
• Также проектор не включится, пока не бу
дет надежно закрыта крышка отсека лампы.
• Чтобы убрать сообщение с экрана, на
жмите любую кнопку на пульте ДУ или
панели управления проектора.
Утилизация использованной
лампы
Для клиентов в США
Лампа данного устройства содержит
ртуть. На утилизацию подобных материа
лов распространяются правила, базирую
щиеся на законах о защите окружающей
среды. Информацию по утилизации или
вторичной переработке можно получить
в местных органах власти или в Ассоциа
ции телекоммуникационной промышлен
ности (www.eiae.org).
Очистка воздушного
фильтра
Если на экране появилось сообщение
«Please clean the filter» (пожалуйста, очисти
те фильтр), необходимо очистить воздуш
ный фильтр. Воздушный фильтр следует
очищать каждые 1500 часов. Этот срок яв
ляется только ориентировочным, потому
что зависит от условий окружающей среды
и характера использования проектора.
Вымойте воздушный фильтр в растворе
слабого моющего средства, затем высу
шите в затененном месте.
• Постарайтесь не повредить воздушный
фильтр при очистке. Подробная информа
ция по снятию и установке воздушного
фильтра приводится в шагах с 7 по 10
в разделе «Замена лампы и воздушного
фильтра и очистка вентиляционных от
верстий (впускных)» (
1 стр. 71).
• При снятии воздушного фильтра следите,
чтобы пыль не попала внутрь проектора.
• Для поддержания нормального функциони
рования проектора или предотвращения
сбоев в его работе необходимо обязательно
очищать воздушный фильтр. Если появи
лось сообщение с предупреждением о необ
ходимости очистки воздушного фильтра, не
медленно очистите фильтр.

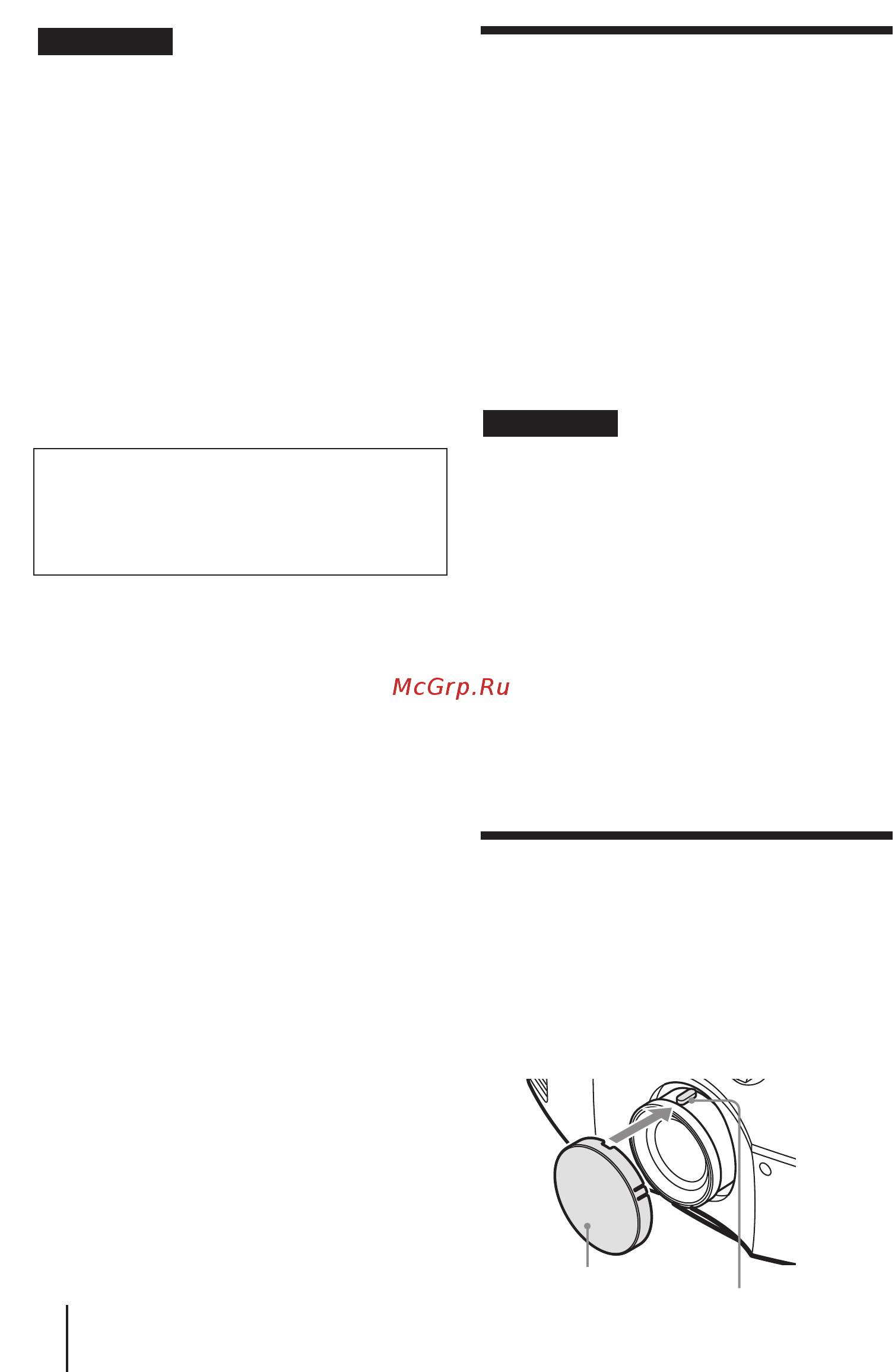

Установка крышки
объектива
При установке крышки объектива распо
лагайте крышку таким образом, чтобы
выемка на ее боковой стороне была со
вмещена с рычагом трансфокации, как
показано на рисунке.
Примечания
Примечания
Примечание
Лампа проектора содержит ртуть. Каждый
регион имеет собственные правила утили
зации люминесцентных ламп. В точности
следуйте правилам своего региона.
Крышка объектива
Регулятор зума
