71

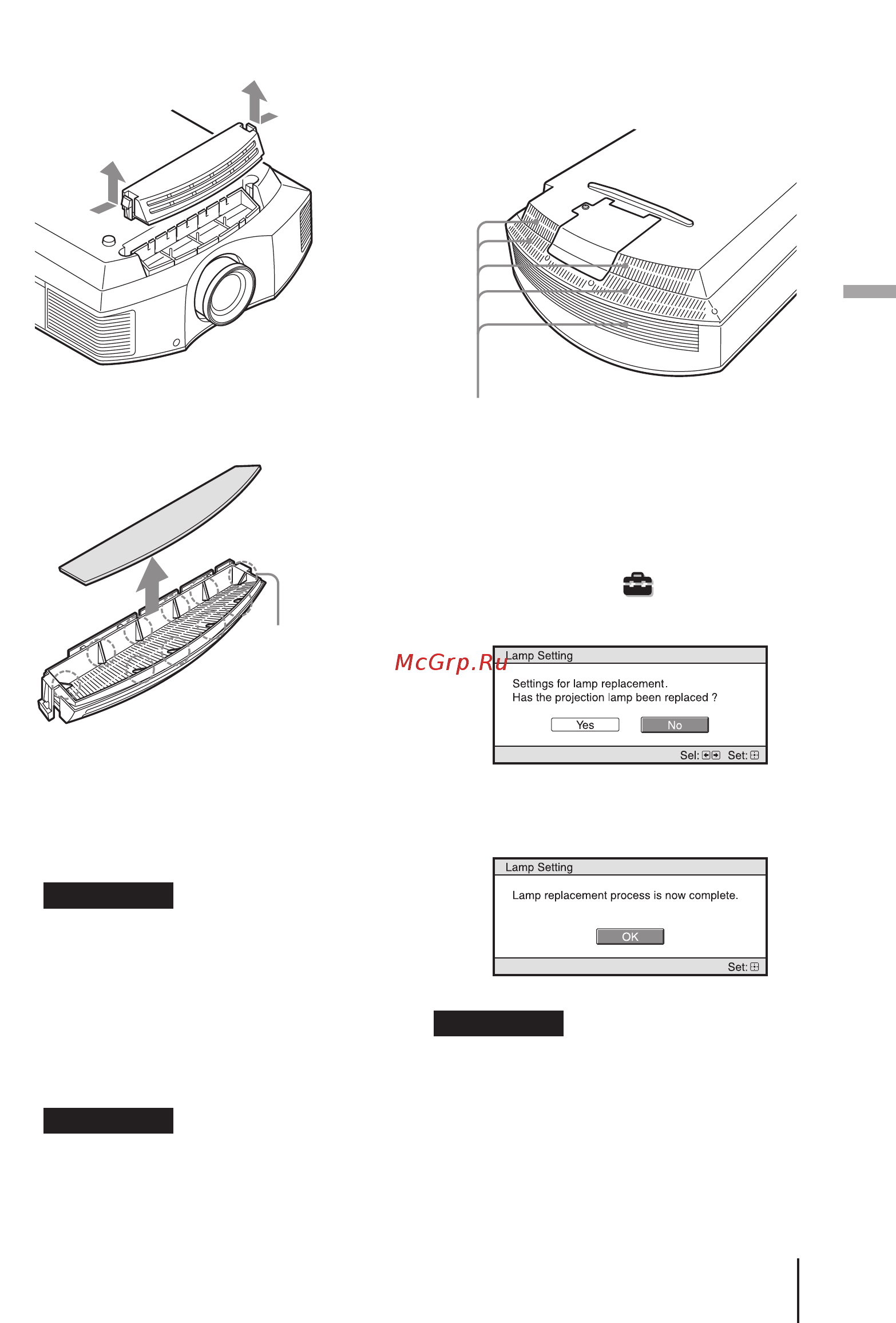

7 Снимите держатель фильтра.
8 Выньте воздушный фильтр.
9 Установите новый воздушный
фильтр так, чтобы он был
закреплен в фильтродержателе
с помощью
всех фиксаторов
(10 положений).
Выровняйте воздушный фильтр по всей
поверхности фильтродержателя.
Не прикасайтесь к вентилятору внутри
проектора после извлечения воздушно
го фильтра.
10Установите держатель фильтра
на место.
Пока держатель фильтра не будет на
дежно установлен на место, проектор не
включится.
11Удалите пыль с вентиляцион=
ных отверстий (впускных)
с помощью мягкой ткани.
12Установите проектор
в исходное положение.
13Включите проектор, затем
выберите нужную установку
в меню Setup . Отображается
указанный ниже экран меню.
14 Выберите Yes.
Не просовывайте пальцы в отсек лампы;
следите за тем, чтобы никакие жидкости
или другие объекты не попали в это от
верстие, так как это может привести
к поражению электрическим током или
возгоранию.
Внимание!
Примечание
Примечание
Фиксаторы
Вентиляционные отверстия (впускные)
