14
Неправильная установка

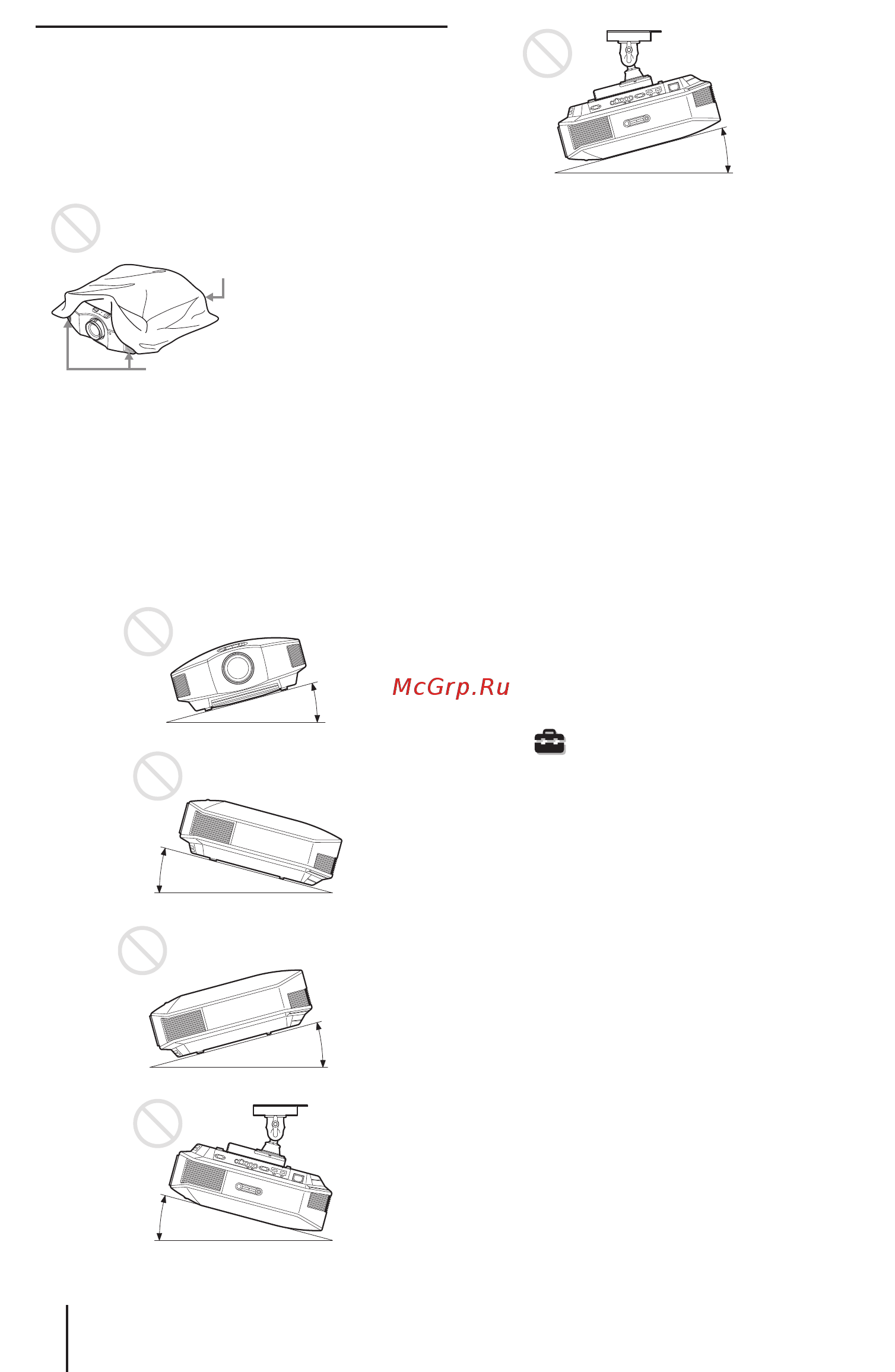

При эксплуатации проектора не допускайте
следующего:
Блокировка вентиляционных
отверстий (впускных и выпускных)
Совет
Подробная информация по расположению
вентиляционных отверстий (впускных
и выпускных) приводится в разделе «Распо
ложение элементов управления»
(1 стр. 8).
Наклон вперед/назад или влево/
вправо
Не используйте проектор, если угол его
отклонения превышает 15°.
Устанавливайте проектор только на ров
ной поверхности или закрепляйте его на
потолке; не устанавливайте проектор
в какомлибо другом месте. Неправиль
ная установка проектора может привести
к неравномерности цвета изображения
или снизить надежность работы лампы.
В случае отклонения проектора вверх или
вниз изображение на экране может стать
трапецеидальным. Располагайте проектор
таким образом, чтобы поверхность объек
тива была параллельна поверхности экра
на
(1 стр. 19).
Установка устройства на
возвышенностях
Если проектор используется на высоте более
1500 метров над уровнем моря, установите
настройку High для параметра Cooling Setting
(настройка охлаждения) в меню настройки
Setup (
1 стр. 53). Отказ от использова
ния данной настройки при установке проек
тора на большой высоте над уровнем моря
может отрицательно повлиять на его работу,
в частности, снизить надежность определен
ных компонентов.
Вентиляционные отверстия
(выпускные)
Вентиляционные отверстия
(впускные)
15° или более
15° или более
15° или более
15° или более
15° или более
