84

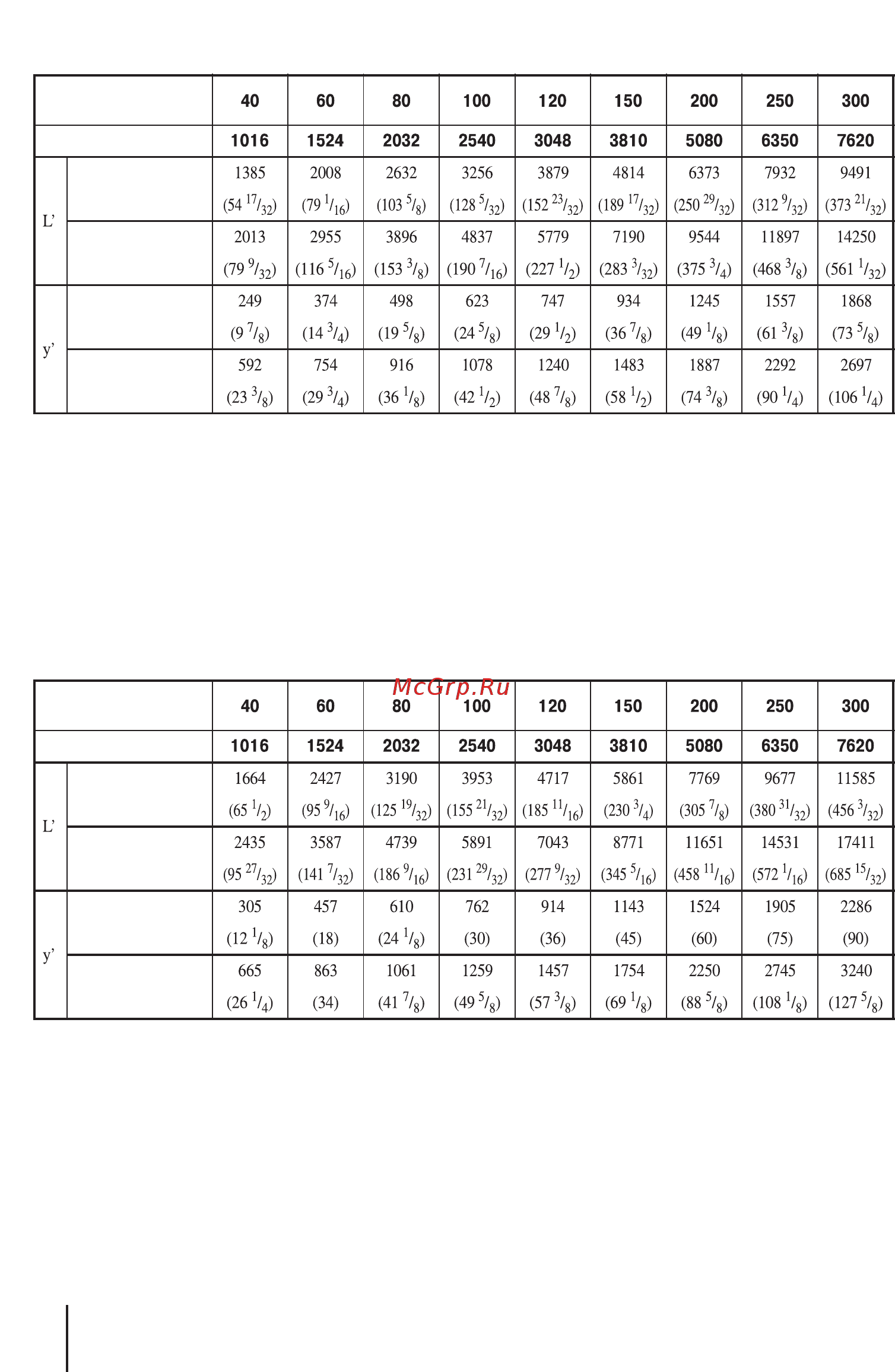

Для экрана с соотношением сторон 16:9
Ед. измерения: мм (дюйм)
Расчет установочных расстояний
L' (минимальное) = 31,1781 (1
7
/
32
) x SS + 137,7 (5
13
/
32
)
L' (максимальное) = 47,0644 (1
27
/
32
) x SS + 130,8 (5
5
/
32
)
y' (минимальное) = 6,2263 (
1
/
4
) x SS
y' (максимальное) = 8,0942 (
5
/
16
) x SS + 268,5 (10
9
/
16
)
Для экрана с соотношением сторон 4:3
Ед. измерения: мм (дюйм)
Расчет установочных расстояний
L' (минимальное) = 38,1569 (1
1
/
2
) x SS + 137,7 (5
13
/
32
)
L' (максимальное) = 57,5992 (2
9
/
32
) x SS + 130,8 (5
5
/
32
)
y' (минимальное) = 7,62 (
5
/
16
) x SS
y' (максимальное) = 9,906 (
3
/
8
) x SS + 268,5 (10
9
/
16
)
Размер экрана
SS (дюйм)
(минимальное)
(мм)
(максимальное)
Размер экрана
SS (дюйм)
(минимальное)
(мм)
(максимальное)
(минимальное)
(максимальное)
(минимальное)
(максимальное)
