69
Замена лампы,
воздушного фильтра,
и очистка
вентиляционных
отверстий (впускных)
Инструменты, необходимые для проведения
данной процедуры:
• Лампа проектора LMP$H202 (приобре$
тается отдельно)
• Стандартная крестовая отвертка
• Ткань (для защиты от царапин)
Используемая в качестве источника света
в проекторе лампа имеет определенный
срок службы. Когда лампа становится туск
лой, изменяется баланс цвета изображения,
или появляется сообщение «Please replace
Lamp/Filter» (пожалуйста, замените лампу/
фильтр), возможно, закончился срок ее
службы. Как можно быстрее поменяйте
лампу на новую (в комплект не входит).
Для замены используйте лампу LMPH202.
Воздушный фильтр поставляется вместе
с лампой проектора LMPH202. При за
мене лампы следует также заменить и воз
душный фильтр.
При каждой замене лампы проектора
обязательно меняйте воздушный фильтр
на новый. Также очищайте вентиляцион
ные отверстия (впускные).
• После выключения проектора переключа
телем
?/1 (ON/STANDBY) лампа остает
ся горячей. Прикосновение к лампе в этот
момент может обжечь пальцы. Если необ
ходимо заменить лампу, подождите не ме
нее часа, чтобы она остыла.
• Не прикасайтесь к поверхности объекти
ва. В случае случайного прикосновения
удалите следы от пальцев мягкой тканью.
• Будьте особенно внимательны при замене
лампы, когда проектор закреплен на по
толке.
• При снятии держите узел лампы горизон
тально и вынимайте его прямо вверх.
Не наклоняйте узел лампы. Снятие лампы
при наклоненном узле может привести
к появлению трещин, осколки способны
нанести ранения.
• При снятии воздушного фильтра следите,
чтобы пыль с него не попала внутрь проек
тора.
• Замена воздушного фильтра крайне важна
для поддержания нормального функцио
нирования проектора и предотвращения
сбоев в его работе. Если появилось сооб
щение с предупреждением о необходимо
сти замены воздушного фильтра, замените
фильтр немедленно.
1 Выключите проектор и отсое=
дините кабель питания от
электрической розетки.

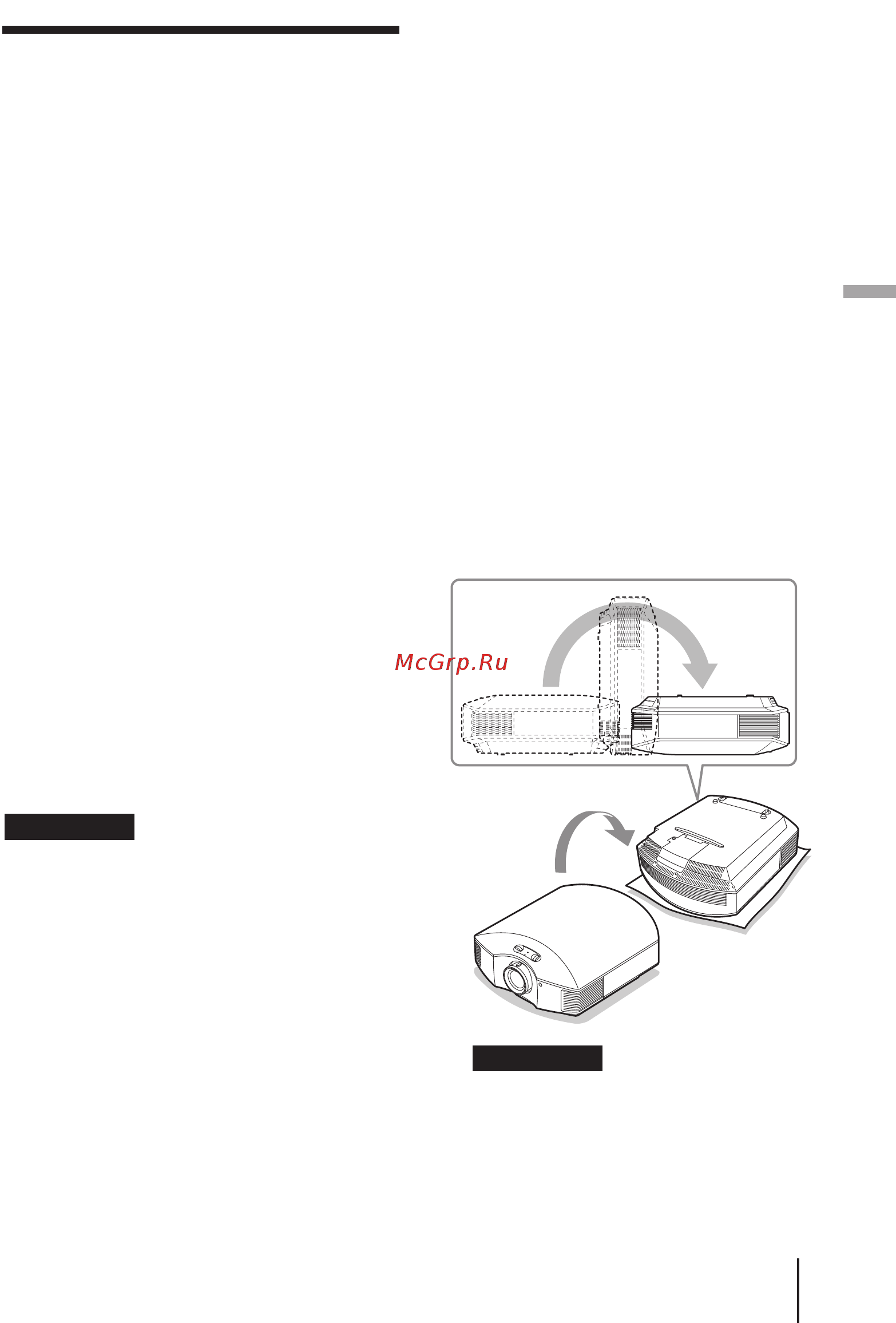

2 Перед установкой проектора
на ровной поверхности, напри=
мер столе, подложите кусок
ткани, чтобы не поцарапать
поверхность. Переверните
проектор, как показано на ри=
сунке, затем положите его на
ткань.
• Если лампа повреждена, ее обломки
могут рассыпаться, если не перевер
нуть проектор. Рассыпавшимися ос
колками можно пораниться.
• Убедитесь, что проектор установлен
на устойчивую поверхность.
Примечания
Внимание!
Другое
