70

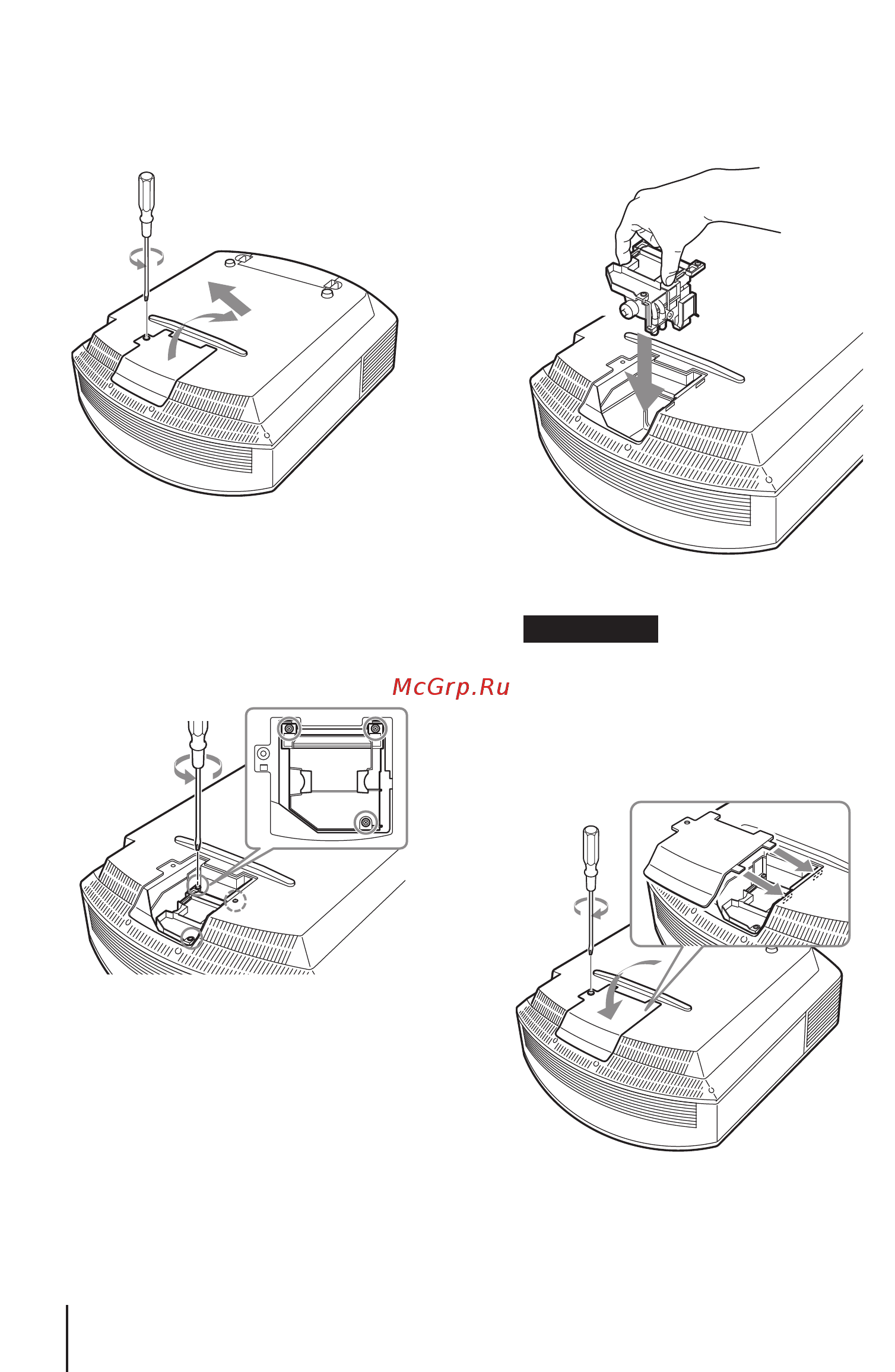

3 Крестовой отверткой выкрути=
те винт крепления крышки
отсека лампы и откройте
крышку.
4 Крестовой отверткой выкрути=
те три винта крепления лампы.
Возьмитесь за ручку и выньте
лампу прямо вверх.
5 Возьмитесь за ручку новой
лампы и аккуратно задвиньте
ее в проектор до упора, затем
затяните три крепежных винта.
Не прикасайтесь к оптическому блоку
внутри проектора.
6 Закройте крышку отсека
лампы, затем затяните винт.
Примечание
